12V农用车发电机4线怎么接？

tjadmin 农用机械 2025-11-21 19:43:11 1

第一步：识别4根线的功能

农用车发电机的4根线通常颜色固定，但不同品牌可能略有差异,最常见的是以下四种：

B+ (或标识为 “B”, “BAT”, “+”) - 主输出线 (粗线，通常为红色或黑色)

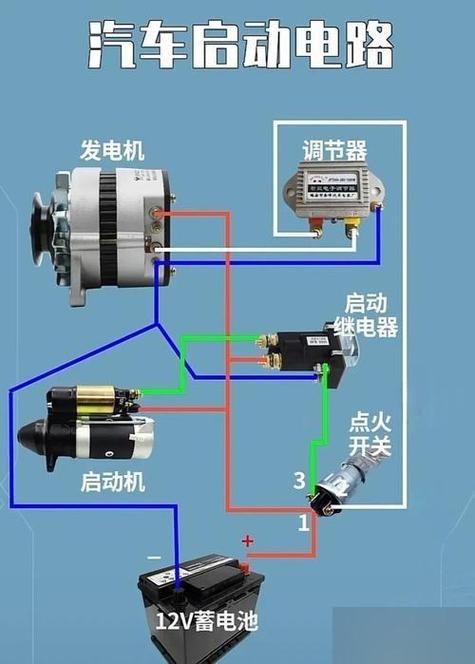

（图片来源网络，侵删）
- 功能：这是发电机的主输出端，负责将整流后的直流电输出到电瓶和车辆的整个 electrical 系统，它连接着发电机的内部整流桥,是电流最大的线。
- 特点：线径最粗，通常使用螺栓或专用接线柱固定。在发电机不工作时，B+端子的电压约等于电瓶电压（12V左右）。
IG (或标识为 “IG”, “L”) - 激磁/点火线 (细线，通常为白色或粉色)
- 功能：这是激磁控制线，也叫“点火线”，当打开车辆钥匙（ON档）时，ECU或点火开关会给这条线一个12V信号，告诉发电机“可以开始工作了”，发电机收到信号后,会通过这个线圈的激磁来开始发电。
- 特点：线径较细，只有在钥匙打开时,这条线才会有12V电压。
N (或标识为 “N”, “R”, “S”, “W”) - 中性点/转速信号线 (细线，通常为蓝色或绿色)
- 功能：这是中性点信号线，它连接到发电机三相绕组的中性点，输出的信号频率与发电机转速成正比，这个信号主要用于：
  - 仪表盘：驱动充电指示灯（如果发电机不发电，指示灯会亮）。
  - ECU/电脑：向发动机控制单元提供转速信息,用于更精确的燃油喷射和点火控制。
- 特点：线径较细，发电机正常工作时，这个端子的电压会在0V到几伏之间波动,频率很高。
E (或标识为 “E”, “搭铁”, “接地”) - 搭铁/接地线 (细线，通常为黑色或棕色)
- 功能：这是接地线，为发电机内部的电子元件提供一个稳定的接地回路，确保信号和电路的正常工作，虽然发电机的外壳通常通过支架与车身金属部分相连,但设置一个专用的接地线能确保更好的电气连接和抗干扰能力。
- 特点：线径较细，直接连接到车辆的负极（电瓶负极或车身接地）。

第二步：标准接线图

下面是一个标准的12V四线发电机接线图,并用文字描述连接关系。

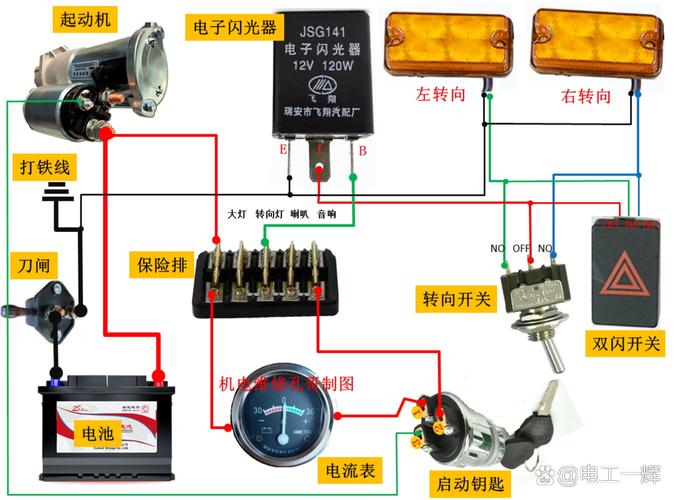

（图片来源网络，侵删）

          +-----------------------+
          |        发电机         |
          |                       |
          |      [  内部整流桥  ]  |
          |                       |
+--------+----+     +------------+--------+
|   B+   |    |     |            |        |
| (粗线) |    |     |            |   IG   |----> (点火/激磁线) ---> 点火开关/ECU (钥匙ON档时得电)
|   |    |    |     |            | (细线) |
|   |    |    |     |            |        |
|   +----+    |     |            +--------+
|             |     |
|             |     |   N        |
|             |     +------------+----> (中性点信号线) ---> 仪表盘充电灯 / ECU
|             |     | (细线)    |
|             |     |            |
|             |     |   E        |
|             |     +------------+----> (接地线) ---> 车身金属 / 电瓶负极
|             |     | (细线)    |
+-------------+-----+------------+
               |
               | (发电机外壳通过支架接地)
               |
+-------------+-----+
|             |
|   电瓶 (+)  |
|             |
+-------------+----> (B+线) 回到发电机的B+端

第三步：分步接线指南

安全第一！ 在操作之前，请务必断开车辆电瓶的负极线,以防止短路。

找到发电机的四个接线端子：在发电机后部或侧面，找到这四个不同的接线柱，B+端子最大、最突出,并且会有一个保护性的塑料盖。
连接B+ (主输出线)：
- 这根线从电瓶正极出发，经过主保险丝，连接到车辆的主电源分配盒，然后再从分配盒引出一根很粗的红色线，最终连接到发电机的B+端子上。
- 关键：确保B+端子连接牢固，接触良好，因为此线承载着很大的电流，如果接触不良会导致过热、烧蚀,甚至引发火灾。
连接IG (激磁/点火线)：

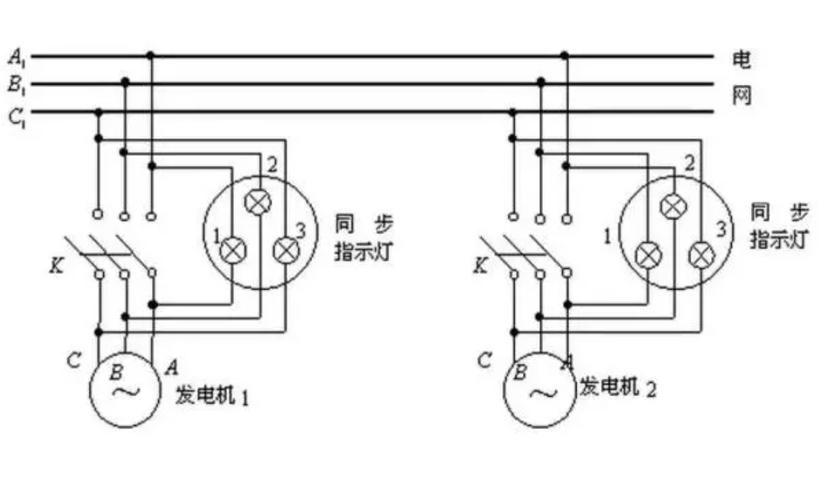

（图片来源网络，侵删）
- 这根线通常是从车辆的方向柱下的点火开关引出的。
- 当你拧动钥匙到“ON”档（但不起动发动机）时,这根线应该有12V电。
- 将它牢固地连接到发电机的IG端子上，这是发电机“唤醒”工作的信号。
连接N (中性点信号线)：
- 这根线通往驾驶室内的仪表盘。
- 它连接到仪表盘上充电指示灯（一个带有电池符号的灯泡）的一端，指示灯的另一端则连接到点火开关（在ON档时得电）。
- 工作原理：发电机未工作时，N端子无信号，充电指示灯电路形成通路，灯亮，发电机正常工作后，N端子产生脉冲电压，将充电指示灯两端的电压差拉平,灯熄灭。
- 如果你的车没有仪表盘充电灯，或者你不需要这个功能，N线可以悬空不接，但建议最好接上,以便于故障诊断。
连接E (接地线)：
- 这是最简单的一步，将这根线牢固地连接到发电机外壳的金属部分，或者用一根导线将其连接到车辆的接地柱（通常在车身框架或发动机缸体上）。
- 检查：确保发电机的安装支架与发动机缸体接触良好，没有油漆或锈垢，这本身就是主要的接地路径,专用的E线是额外保障。

第四步：故障诊断与检查

如果发电机不工作,可以按以下步骤检查：

检查电瓶：确保电瓶电量充足且状态良好,一个亏电的电瓶可能导致发电机无法正常激磁和充电。
检查保险丝：检查主电源线路上的大保险丝是否熔断。
检查B+线路：断开B+线，在车辆端和B+端子分别测量电压，车辆端应该有12V（电瓶电压），发电机端在发动后应该电压上升到13.5V - 14.7V之间。
检查IG线路：打开钥匙到ON档，用万用表测量IG端子是否对地有12V电压，如果没有,检查点火开关到发电机的线路。
检查接地：用万用表测量发电机B+端子与电瓶负极之间的电阻，应该非常小（接近0欧姆），如果电阻很大,说明接地不良。

记住这个核心逻辑：
