农用拖拉机12V发电机接线图如何正确连接？

核心部件与作用

在接线前,我们先要认识几个关键部件：

1. 发电机 (Generator / Alternator): 拖拉机的“心脏”，由发动机皮带带动，负责产生交流电（如果是交流发电机）或直流电（如果是老式直流发电机），并通过内部整流器（如果是交流发电机）变成12V直流电。
2. 调节器 (Regulator): 非常重要！ 它的作用是稳定发电机输出的电压，防止电压过高烧坏车灯、点火线圈等电器，同时防止电压过低导致电瓶亏电,很多现代发电机将调节器集成在了发电机内部。
3. 电瓶 (Battery): 12V电瓶，有两个作用：
   • 供电： 在发动机未启动或转速较低时，为全车电器（如启动马达、灯光）供电。
   • 储能： 接收发电机发出的电,储存起来。
4. 点火开关 (Ignition Switch): 控制全车电路的总开关，通常有 "OFF" (关), "ON" (开), "START" (启动) 档位。
5. 电流表 (Ammeter): 显示充电和放电电流，指针偏向“+”表示充电，偏向“-”表示放电（电瓶在供电）,有些拖拉机用充电指示灯代替。

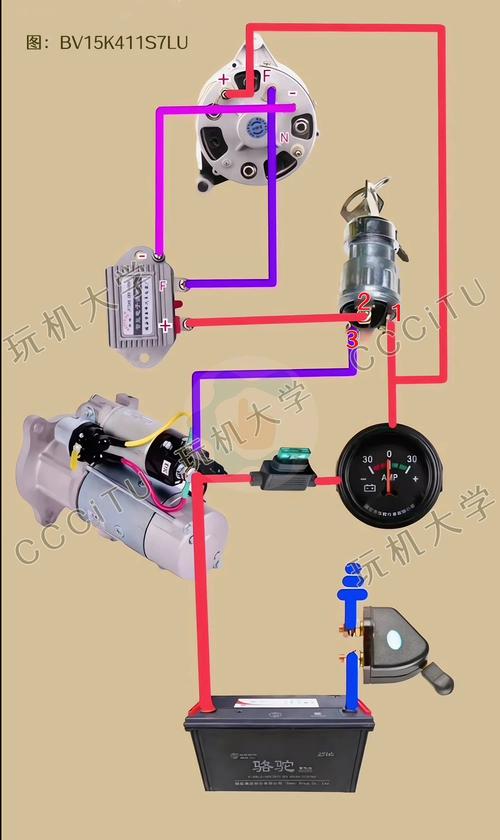

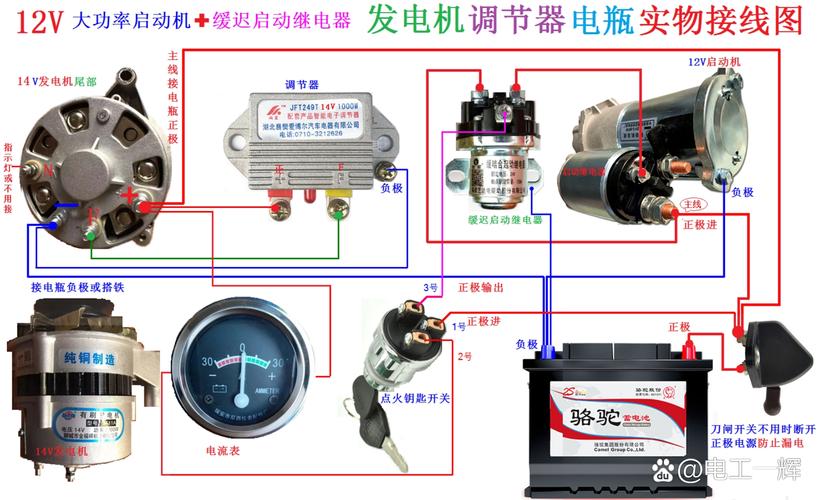

最常见的12V发电机接线图（三线制）

这是农用拖拉机上最经典、最常见的接线方式，适用于带有外部调节器的交流发电机（例如常见的JF系列等）。

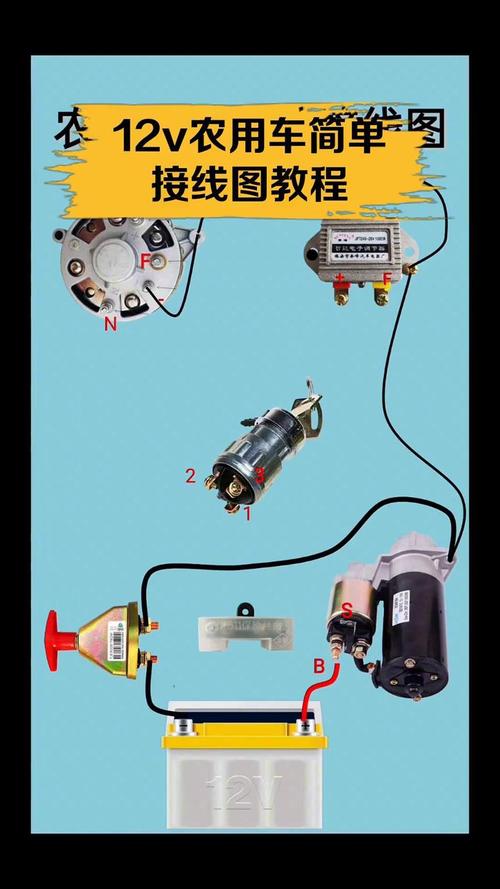

接线图示意图

各线路颜色与功能详解

接线步骤（详细版）

安全第一： 在操作前，务必断开电瓶的 负极 (-) 接线柱,防止短路！

1. 确认发电机型号： 查看发电机外壳上的标签，确认是交流发电机还是老式直流发电机，以及调节器是内置还是外置,本指南主要针对带外部调节器的交流发电机。

2. 找到并清洁接线柱： 找到发电机和调节器上的所有接线柱，用砂纸或钢丝刷将接线柱和线缆接头处的氧化物、油污清理干净,确保良好的导电性。

3. 连接主充电线 (B+):


   （图片来源网络，侵删）
   • 找到一根较粗的红色或带绝缘层的电缆。
   • 一端牢固地连接到发电机的 B+ 接线柱上。
   • 另一端连接到电流表的“+”接线柱上（如果有的话）。
   • 最后从电流表的“-”接线柱（或直接从发电机的B+）连接到电瓶的正极 (+) 接线柱上。（注意：有些老式拖拉机不经过电流表，直接从B+连到电瓶+极）

4. 连接接地线 (E-):

   • 找一根黑色的细线。
   • 一端连接到发电机的 E- 接线柱。
   • 另一端可靠地连接到拖拉机裸露的金属车架或发动机缸体上，确保接触点干净、无油漆。（很多发电机的外壳本身就是接地端，如果发电机安装座已良好接地，此线有时可以省略，但为了保险建议都接上）

5. 连接磁场与激励线:

   • 从发电机的 F 接线柱引出一根线（通常是绿色或白色），连接到调节器的 F 接线柱。
   • 从调节器的 IG (或 S) 接线柱引出一根线（通常是红色或白色），连接到点火开关在 "ON" 档位的输出端，你可以对照拖拉机的电路图找到这根线,或者用万用表测量。

6. 连接中性点线 (N - 可选):

   • 如果你的拖拉机有充电指示灯，找到指示灯的一端，这根线通常会连接到发电机的 N 接线柱，指示灯的另一端则连接到点火开关的 "ON" 档,与IG线并联。

7. 检查与固定： 检查所有接线是否牢固、正确，没有松动或与其他部件摩擦，用扎带整理好线束,防止被发动机高温部件或皮带磨损。


   （图片来源网络，侵删）

8. 恢复供电： 重新连接电瓶的负极 (-) 接线柱。

9. 测试：

   • 启动拖拉机,让发动机怠速运转。
   • 打开大灯，观察电流表或充电指示灯。
   • 正常情况： 电流表指针应偏向“+”侧（约5-10A）,充电指示灯应熄灭。
   • 如果指针不动或偏向“-”，说明不充电,需要检查线路。

常见故障排查（不充电）

如果发电机不工作,请按以下步骤排查：

1. 检查最基本项：

   • 皮带是否过松或断裂？ 皮带不转,发电机肯定不工作。
   • 电瓶桩头是否松动或腐蚀？ 清洁并拧紧。
   • 主保险丝或易熔线是否烧断？ 检查B+线路上的保险丝。

2. 检查线路连接：

   • B+线： 从发电机B+接线柱到电瓶正极的整条线路是否导通？有无断路？可以拔下B+线接头，启动发动机（此时会有电火花，注意安全），用万用表电压档测量B+线与电瓶负极之间是否有电压（约13.5V-14.5V），有则说明发电机本身工作，问题出在B+到电瓶的线路上。

3. 检查“激励”信号：

   • 这是最常见的故障点！ 点火开关拧到 "ON" 位置时，调节器的 IG 端子应该有电（12V），用万用表测量IG线与电瓶负极之间是否有电压，如果没有,检查点火开关到调节器的线路。

4. 检查“磁场”线路：

   • 在点火开关 "ON" 的状态下，测量发电机 F 接线柱与电瓶负极之间是否有电压（通常为0V或几伏，由调节器控制），如果电压异常,可能是调节器或F线路故障。

5. 检查调节器和发电机：

   • 如果以上线路都正常，但就是不充电，很可能是调节器或发电机本身损坏了。
   • 临时应急方法： 对于有外部调节器的发电机，可以小心地将调节器上的 F 和 E- 短接一下（仅用于测试，不要长时间短接，否则会烧毁发电机），如果此时开始充电，100%是调节器坏了。
   • 如果确认是发电机或调节器
