24V农用车发电机与电瓶怎么正确接线？

⚠️ 安全警告：

• 断开电源： 在进行任何接线操作前，务必断开电瓶的负极（-）接线柱，以防止短路造成设备损坏、火灾或人身伤害。
• 确认电压： 确认您的车辆系统是24伏的，而不是12伏，错误的电压会严重损坏电器设备。
• 使用正确规格的线缆： 24V系统电流较大，必须使用足够粗（截面积大）的线缆，以防止过热和火灾风险，建议使用不小于6平方毫米（6AWG或更粗）的线缆。
• 连接牢固： 所有接线必须拧紧，确保接触良好，否则会产生高温和电压降。

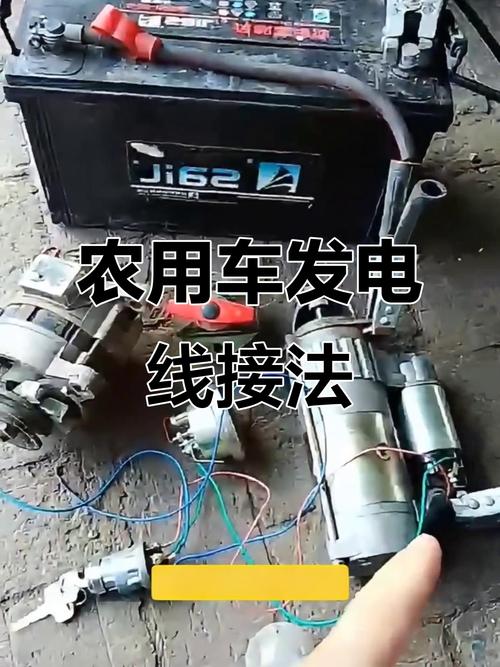

核心组件简介

在接线前,我们先要认识一下主要部件：

1. 24V电瓶:

   • 通常由两块12V电瓶串联而成（正极接负极）。
   • 有两个接线柱：正极 (+) 和 负极。
   • 负极 (-) 通常连接到车辆的金属车架（接地）。

2. 24V发电机:

   • 通常有三个主要的接线柱/端子：
     • B+ (或 S, Bat, Output): 输出端，这是发电机产生高压直流电的地方，直接连接到电瓶的正极。
     • D+ (或 IG, Exciter, Inductor): 励磁/激磁端，这是一个小电流的信号端，用于在发动机启动后，给发电机的磁场线圈提供一个初始的激磁电流，让发电机开始发电，它通常通过一个指示灯连接到电瓶的正极。
     • W (或 Warning, Lamp): 充电指示灯/报警端，这个端子控制仪表盘上的充电指示灯，当发电机正常发电时，这个端子的电压会升高，使指示灯熄灭，如果发电机不发电或故障，这个端子电压低，指示灯就会亮起报警。

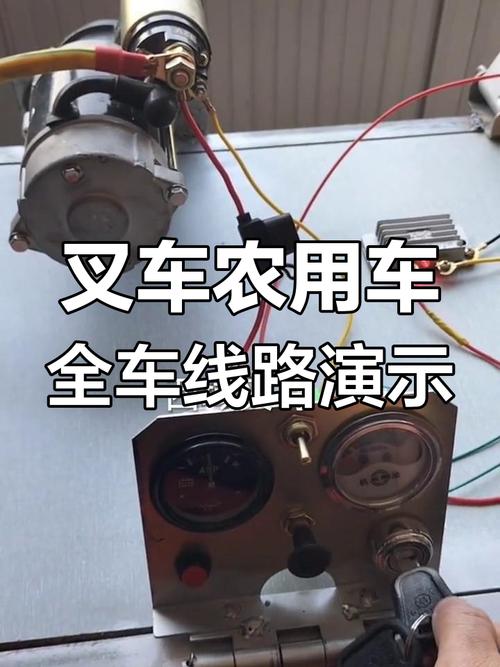

标准接线图（最常见的情况）

下面是最典型、最标准的24V农用车发电机与电瓶的接线图解。

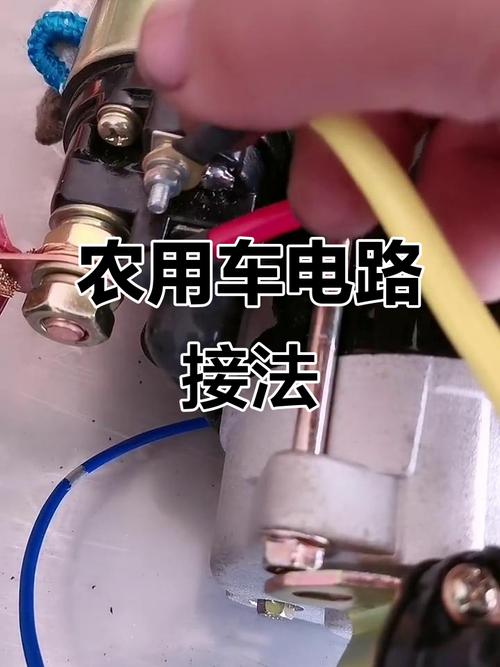

接线步骤详解：

第一步：接地 (非常重要)

• 电瓶负极 (-) 必须用一根粗的黑色线缆连接到车辆的金属车架或发动机缸体上，这是整个电路的“地”或“负极回路”，确保连接点干净、无油漆、无锈蚀，连接牢固。

第二步：发电机输出到电瓶 (主电源线)

• 从发电机的 B+ 接线柱，引出一根红色的粗线缆。
• 这根线缆直接连接到电瓶的正极 (+) 接线柱。
• 作用： 这根线是给电瓶充电并为全车用电设备供电的主干道，必须粗壮且连接可靠。

第三步：发电机励磁/激磁 (D+ 端子)

• 从发电机的 D+ 接线柱，引出一根白色或黄色的细线缆。
• 这根线缆的另一端连接到仪表盘的充电指示灯上。
• 充电指示灯的另一端,再用一根线连接到电瓶的正极 (+)。
• 作用： 当钥匙开关打开但未启动发动机时，电流从电瓶正极 -> 指示灯 -> D+端子 -> 给发电机磁场线圈充磁，此时指示灯是亮的，启动发动机后，发电机开始发电，D+端子电压升高，指示灯两端电压相等，指示灯熄灭。

第四步：发电机报警/指示 (W 端子)

• 从发电机的 W 接线柱，引出一根蓝色或绿色的细线缆。
• 这根线缆的另一端也连接到仪表盘的同一个充电指示灯上。
• 作用： 这个端子作为辅助，当发电机正常工作时，W端子有电压，有助于稳定指示灯状态，如果发电机出现故障（如不发电、电压过高/过低），W端子的电压会异常，导致充电指示灯亮起，提醒驾驶员。

不同情况下的接线变体

情况1：没有充电指示灯（非常简单的农用车）

如果您的车辆没有仪表盘或充电指示灯,D+端子如何处理？

• 方法（推荐）： 将D+端子通过一个 小电阻（约50-100欧姆，2-5瓦） 或一个 小灯泡（如12V/3W的仪表灯泡） 直接连接到B+端子。
• 作用： 这个电阻或小灯泡可以提供一个初始的激磁电流，让发电机在发动机启动后能迅速建立起电压并开始发电。

情况2：带有电压调节器

很多现代发电机将电压调节器集成在内,或者外部有一个黑色的方形电压调节器。

• 如果调节器是外置的：

  • 发电机的B+连接到调节器的输入端。
  • 调节器的输出端连接到电瓶正极。
  • 调节器上还会有一个连接到D+端子的线，用于感知电压。
  • 请务必参考您的发电机和调节器型号的具体说明书，因为接线方式可能略有不同。

• 如果调节器是内置的：

  接线方式与上述“标准接线图”基本相同，因为调节器在发电机内部自动工作，你只需要连接外部线缆即可。

故障排查指南

如果接线后出现以下问题,可以这样检查：

对于大多数农用车，遵循“标准接线图”即可，核心是 B+接电瓶正极，D+通过指示灯接电瓶正极，电瓶负极接地，确保所有连接牢固、线缆规格正确，您的24V系统就能稳定工作了。
