农用车发电机单线如何发电？

什么是一根线发电机？

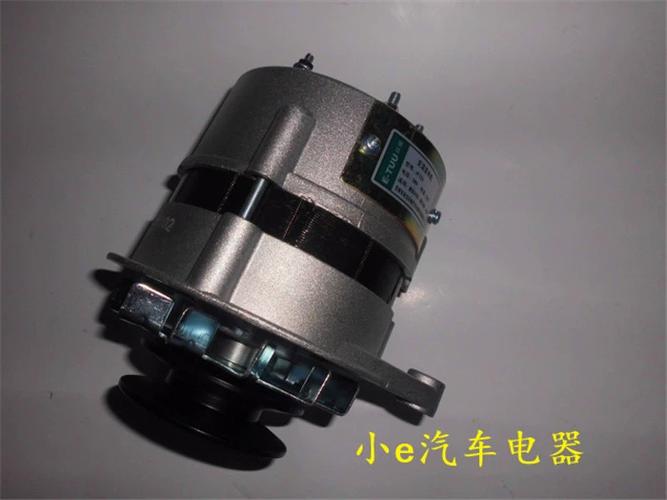

“一根线发电机”是民间俗称，它的学名叫单线交流发电机，顾名思义，它的核心特征就是只有一根主输出线（通常是火线/B+线），发电机的金属外壳（搭铁线）和调节器的外壳共同构成了电流的回路。

结构特点：

• 定子: 产生交流电的线圈组。
• 转子: 由磁场线圈和滑环组成，通过一根线（通常是F或D+端子）接通来自调节器的激磁电流。
• 整流器: 将定子产生的三相交流电转换为直流电。
• 调节器: 集成在发电机内部或外部，作用是控制转子的激磁电流，从而稳定输出电压。
• 接线: 只有一根较粗的输出线（通常是红色或橙色），连接到电瓶的正极，发电机的金属外壳直接固定在车架上，与电瓶负极形成回路。

工作原理

一根线发电机的工作原理可以简化为以下几个步骤：

1. 初始激磁（“他激”阶段）：

   • 当您打开农用车的钥匙开关（不启动发动机）时，电瓶的电压会通过一个指示灯（或一个电阻）流到发电机的激磁线圈上。
   • 这个微弱的电流使转子产生一个初始的磁场。

2. 发电（“自激”阶段）：

   • 启动发动机后,曲轴通过皮带带动转子旋转。
   • 转子的初始磁场切割定子线圈,产生三相交流电。
   • 交流电经过整流器后,变成直流电，一部分供给车辆用电，另一部分为电瓶充电。

3. 电压调节：


   （图片来源网络，侵删）
   • 调节器会持续监测输出电压。
   • 当电压过高时,调节器会减小流向转子激磁线圈的电流，减弱磁场，从而降低输出电压。
   • 当电压过低时,调节器会增大激磁电流，增强磁场，提高输出电压。
   • 通过这样不断的“调节”，使发电机的输出电压稳定在13.5V - 14.5V之间，保护电瓶和车用电器。

一根线发电机的优缺点

优点：

1. 结构简单，成本低： 零件少，制造工艺简单，价格非常便宜，非常适合对成本敏感的农用车市场。
2. 接线方便： 只需要一根线连接到电瓶正极，大大降低了安装和维修的难度，非专业人士也能轻松上手。
3. 可靠性高： 由于结构简单，故障点相对较少，在恶劣的农村环境下也能稳定工作。

缺点：

1. 充电性能一般： 通常充电电流不大（多为20A-35A），对于大容量的电瓶或用电量较大的车辆来说，充电速度较慢，长时间怠速时可能充电不足。
2. 故障诊断困难： 因为所有部件都封装在一起，且线路简单，一旦出现不发电或发电异常，很难快速定位是调节器问题、整流桥问题还是转子定子问题，很多时候只能“总成更换”。
3. 保护功能弱： 缺乏对电瓶的智能保护功能（如智能充电、断电保护等），过度放电或电压不稳时容易损坏电瓶。
4. 寿命相对较短： 内部调节器和整流桥是易损件，在高温、高湿、高尘的环境下，故障率相对较高。

常见故障及排查方法

农用车一根线发电机最常见的故障就是不发电。

故障现象：

• 启动后,车灯不亮或很暗，喇叭不响。
• 电瓶持续亏电,需要频繁搭电或更换。
• 发电机没有“嗡嗡”的电磁声。

排查步骤（由简到繁）：

1. 检查皮带：

   • 看： 皮带是否过松、过紧、开裂或磨损严重。
   • 试： 用手按压皮带中部，如果下沉超过1-2厘米，说明太松，会导致发电机转速不够而不发电。
   • 解决： 调整或更换皮带。

2. 检查线路连接：

   • 看： 检查发电机到电瓶正极的那根主输出线是否连接牢固，接头有无锈蚀、烧蚀或松动。
   • 解决： 清理接头，拧紧螺丝。

3. 检查电瓶本身：


   （图片来源网络，侵删）
   • 测： 用万用表测量电瓶电压，如果发动机未启动，电压应在12.6V左右；启动后，如果发电机正常，电压应上升到13.5V-14.5V。
   • 试： 如果启动后电压没有变化，说明发电机不发电，如果电压很低，也可能是电瓶本身严重亏电或损坏。
   • 解决： 对电瓶进行充电或更换。

4. “打火”测试（判断发电机是否工作）：

   • 方法： 在确保线路连接正常的情况下，启动发动机，然后用一根导线，一端连接发电机的金属外壳（搭铁），另一端在发电机的输出线接线柱上快速“刮火”（短搭铁一下）。
   • 判断：
     • 如果出现强烈的蓝色火花： 说明发电机是好的，只是可能是线路接触问题或调节器故障。
     • 如果只有微弱的红色火花或没有火花： 说明发电机内部已经损坏，不发电了。

5. 测量输出电压（最准确的方法）：

   • 方法： 启动发动机，保持中速运转，将万用表调至直流电压档（20V档），红表笔接发电机输出线，黑表笔可靠搭铁（接触车架金属部分）。
   • 判断：
     • 电压在13.5V - 14.5V之间： 发电机工作正常。
     • 电压低于13V或等于电瓶电压： 发电机不发电。
     • 电压高于15V： 调节器失效，电压过高，会烧毁电瓶和电器，需立即更换。

选购与更换建议

1. 核对参数： 更换时，要核对发电机的电压（通常是12V）、电流（A，如35A）以及安装尺寸（如中心孔径、皮带轮尺寸），确保与原车匹配。
2. 质量选择： 尽量选择质量可靠的品牌，虽然价格会高一点，但使用寿命和充电稳定性更有保障，劣质发电机可能用不了多久就坏了。
3. 更换注意事项：
   • 更换前,务必断开电瓶负极，防止短路。
   • 安装新发电机时,先不要拧紧固定螺丝，调整好皮带的松紧度后再拧紧。
   • 更换后,再次测量发电机输出电压，确保在正常范围内。

“一根线发电机”是农用车上非常成熟和经济的解决方案，它的核心优势在于简单、便宜、皮实，虽然充电性能和智能性不如汽车上的多线发电机，但对于对用电量要求不高的农用车来说，完全够用，了解它的工作原理和常见故障排查方法，可以帮助您在遇到问题时快速解决，避免因发电机故障影响农忙作业。
