农用榨油机如何优化设计提升效率？

农用榨油机设计方案

设计理念与目标

1. 核心理念： 为广大中小型农户、家庭作坊及小型加工厂提供一款高性价比、坚固耐用、操作简单、维护方便的榨油设备。
2. 设计目标：
   • 高效率与高出油率： 优化榨膛结构，在保证油品质量的前提下，最大限度地提高出油率。
   • 坚固耐用： 主要部件采用优质钢材，适应农村多尘、潮湿等复杂工作环境。
   • 操作简便： 设计符合人机工程学，降低操作人员的劳动强度和学习成本。
   • 易于维护： 结构模块化，关键部件易于拆卸、清洗和更换。
   • 安全可靠： 设置多重安全保护装置，防止意外发生。
   • 成本可控： 在满足性能要求的前提下，通过优化设计和选材控制制造成本，使其价格在目标用户可接受范围内。

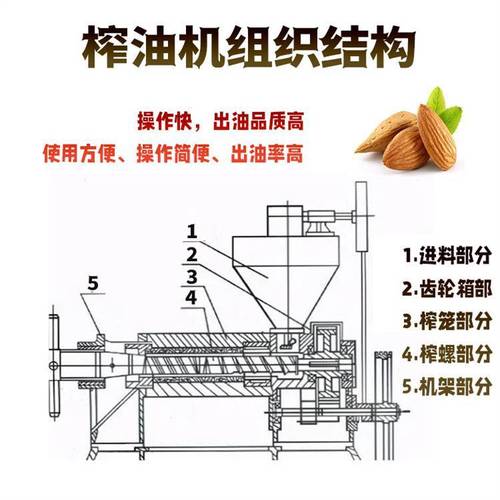

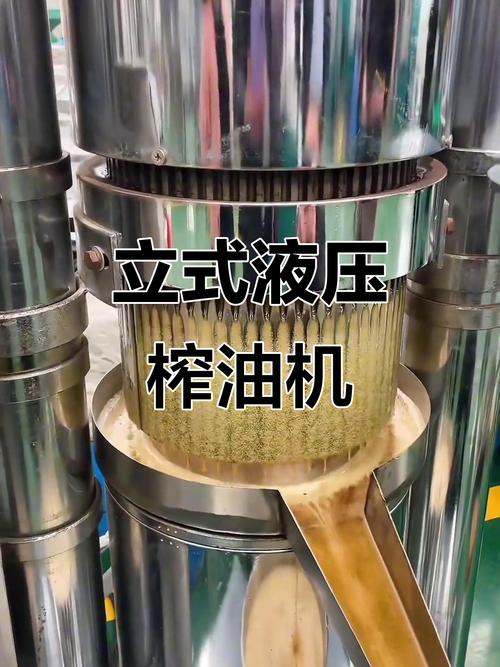

整体结构设计

农用榨油机通常采用螺旋式连续压榨原理，其整体结构可分为以下几个核心部分：

1. 喂料系统:


   （图片来源网络，侵删）
   • 功能： 将处理好的油料（如菜籽、花生、芝麻等）均匀、稳定地送入榨膛。
   • 设计要点：
     • 料斗： 采用不锈钢或镀锌钢板，防止腐蚀，容积适中，避免频繁加料。
     • 喂料螺旋： 采用变螺距设计，起到预压和定量输送的作用，防止物料堵塞。
     • 调速装置： 可通过变频器或机械调速器控制喂料速度，以适应不同油料的特性，保证榨膛内压力稳定。

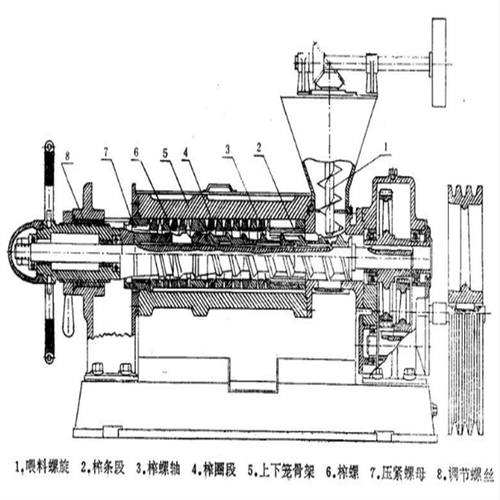

2. 压榨系统 (核心部件):

   • 功能： 对油料进行高压压榨，将油脂挤压出来。
   • 设计要点：
     • 榨螺轴： 这是榨油机的“心脏”，通常由3-5段不同螺距和榨圈的榨螺组成。
       • 进料段： 螺距较大，起输送和初步压缩作用。
       • 中段： 螺距逐渐变小，压力逐步增大，是压榨的主要区域。
       • 出饼段： 螺距最小，形成最高压力，将最后残存的油挤出。
     • 榨笼: 由多个榨圈（或称“榨条”、“齿圈”）和压紧圈叠装而成，形成一个环形榨膛，榨圈之间的缝隙（出油缝）是油脂流出的通道。
       • 榨圈材料： 采用高强度、耐磨损的合金结构钢（如40Cr），并进行热处理。
       • 出油缝设计： 缝隙大小和形状直接影响出油率和油品清晰度，可设计为“人”字形或梯形缝隙，以增大榨油阻力，提高压榨效果。
     • 榨螺轴与榨笼的间隙： 必须严格控制，间隙过大会漏渣，间隙过小会加剧磨损甚至卡死。

3. 传动系统:

   • 功能： 将动力电机的旋转运动传递给榨螺轴。
   • 设计要点：
     • 动力源： 采用三相异步电动机，功率根据机型大小可选（如5.5kW, 7.5kW, 11kW）。
     • 传动方式：
       • 皮带轮 + V带传动： 成本低，有过载保护功能，适合中小型机型。
       • 减速机 + 联轴器直联： 传动效率高，结构紧凑，运行平稳，适合对稳定性要求更高的机型，推荐采用硬齿面减速机，寿命长，噪音低。
     • 润滑： 对轴承等关键运动部件采用集中润滑或定期加注润滑脂的方式。

4. 调整与安全系统:

   • 功能： 控制压榨压力，保障设备安全运行。
   • 设计要点：
     • 压力调节装置： 通常在榨笼末端设计一个活动压板，通过调节螺栓或液压装置来控制压板对榨饼的压力，从而控制出油率和设备负载。
     • 安全装置：
       • 安全销/安全剪断销： 设在传动链或皮带轮上，当负载过大时，安全销被剪断，切断动力，保护设备核心部件。
       • 过载保护器： 在电路中安装热继电器或电机保护器，防止电机因电流过大而烧毁。
       • 紧急停机按钮： 设备醒目位置设置红色急停按钮，遇紧急情况可立即切断电源。

5. 机架与外壳:


   （图片来源网络，侵删）
   • 功能： 支撑所有部件，防止粉尘和油脂外溅。
   • 设计要点：
     • 机架： 采用高强度钢材焊接或螺栓连接，保证整体刚性和稳定性，工作时无明显振动。
     • 外壳： 采用薄钢板制作，可拆卸设计，方便内部清理和维护，外壳与榨笼之间应有一定空间，用于收集滴漏的油脂。

6. 出油与出渣系统:

   • 功能： 将压榨出的油和饼渣分别导出。
   • 设计要点：
     • 出油口： 在榨笼的出油缝下方设置集油槽，并通过管道将油引至储油罐。
     • 出饼口： 位于榨笼末端，压榨完成的油饼（饼粕）从此处被挤出，设计成可调节开度的缝隙，以控制饼的厚度和松紧度。
     • 集渣盘： 在出饼口下方放置集渣盘，收集少量掉落的碎屑。

关键技术参数与选材

1. 主要技术参数:

   • 处理量: 50-200 kg/h (根据机型不同)
   • 主轴转速: 30-80 rpm (转速越低，压榨时间越长，出油率可能越高，但产量越低)
   • 电机功率: 5.5 - 15 kW
   • 最终饼残油率: ≤ 6% - 8% (根据油料和工艺不同)
   • 整机重量: 300 - 800 kg

2. 关键部件材料:

   • 榨螺轴、榨圈： 40Cr, 42CrMo 等合金结构钢，经调质+表面淬火处理，保证其强度、韧性和耐磨性。
   • 榨笼、机架： Q235A 优质碳素结构钢，保证足够的强度和刚性。
   • 喂料螺旋： 不锈钢或镀锌钢，防止油料腐蚀。
   • 轴承： 选用知名品牌（如SKF, NSK）的深沟球轴承或圆锥滚子轴承，保证旋转精度和寿命。
   • 外壳： 冷轧钢板（SPCC），表面喷塑处理，防锈美观。

制造与装配工艺

1. 加工精度： 榕螺轴和榨膛内孔的配合公差至关重要，必须保证高精度加工和装配。
2. 热处理： 所有与物料接触的耐磨部件（榨螺、榨圈）必须进行严格的热处理，确保表面硬度达到 HRC 50-60，心部保持韧性。
3. 焊接工艺： 机架等承重结构件的焊接应牢固，并进行退火处理以消除焊接应力，防止变形。
4. 动平衡测试： 对高速旋转的部件（如带轮）进行动平衡测试，减少运行时的振动和噪音。

操作与维护规程

1. 开机前检查：
   • 检查各紧固件是否松动。
   • 检查榨膛内是否有异物。
   • 给轴承等部位加注足量润滑脂。
   • 手动盘车,检查榨螺轴转动是否灵活。
2. 操作流程：
   • 空载启动电机,运行正常后开始少量喂料。
   • 待出油正常后,逐渐增加喂料速度至额定值。
   • 根据出油情况和电机负载,适时调整压力。
3. 停机与清洁：
   • 停机前,应先停止喂料，继续运行榨螺轴，将榨膛内物料全部排出。
   • 切断电源,打开外壳，对榨笼、榨螺轴等部件进行彻底清洁，防止油料残留酸败，腐蚀设备。
4. 定期维护：
   • 定期检查并添加润滑脂。
   • 定期检查三角皮带的松紧度或减速机润滑油位。
   • 检查易损件（如榨圈）的磨损情况，及时更换。

一个成功的农用榨油机设计,是在性能、成本、耐用性和易用性之间找到最佳平衡点，本方案通过模块化设计、核心部件的优化（如榨螺轴和榨笼）、可靠的安全保护以及注重维护友好性，旨在打造一款真正适合中国农村市场、能为用户创造价值的实用设备，在具体实施时，可根据目标市场的具体需求（如主要处理的油料种类、用户的预算等）对设计方案进行进一步的细化和调整。
