料厂生产线设计需先考量原料特性与产量需求，合理规划破碎、筛分、
料厂生产线的设计是一个复杂的系统工程,需要综合考虑原料特性、生产规模、产品质量要求、设备选型、工艺流程、环保措施以及经济效益等多方面因素，以下是详细的设计步骤和要点：
前期准备与调研
- 原料分析
- 对石料的来源进行详细调查,包括矿石的种类（如花岗岩、石灰岩、玄武岩等）、硬度、密度、湿度、粒度组成等物理特性，花岗岩硬度较高，在破碎环节需要选用更具冲击力的设备；而石灰岩相对较软，破碎难度相对较低。
- 分析原料的化学成分,因为某些杂质可能会影响石料的用途，如用于建筑骨料时，对泥土、硫化物等杂质含量有严格限制。
- 市场需求调研
了解当地及周边地区对石料的需求量、规格要求（如粒径范围、形状等）以及主要用途（是用于道路建设、房地产还是其他工业领域），高速公路建设对石料的粒径和强度要求较高，而建筑工程可能对石料的外观和平整度有一定要求。
（图片来源网络，侵删） - 场地勘察
选择合适的厂址,考虑因素包括交通便利性（便于原料运输和产品配送）、水电供应情况、场地面积（要满足生产设备布置、原料堆场和成品堆场的需求）以及与周边居民区和环境敏感区域的距离（避免噪音、粉尘等污染影响）。
生产规模确定
根据市场调研结果和投资预算,确定石料厂的生产规模，生产规模一般分为小型（年产几万吨）、中型（年产几十万吨）和大型（年产百万吨以上），以下是不同生产规模的一些特点： |生产规模|日产量（吨）|设备投资（万元）|占地面积（平方米）| |---|---|---|---| |小型|100 500|50 200|1000 3000| |中型|500 2000|200 800|3000 10000| |大型|2000以上|800以上|10000以上|

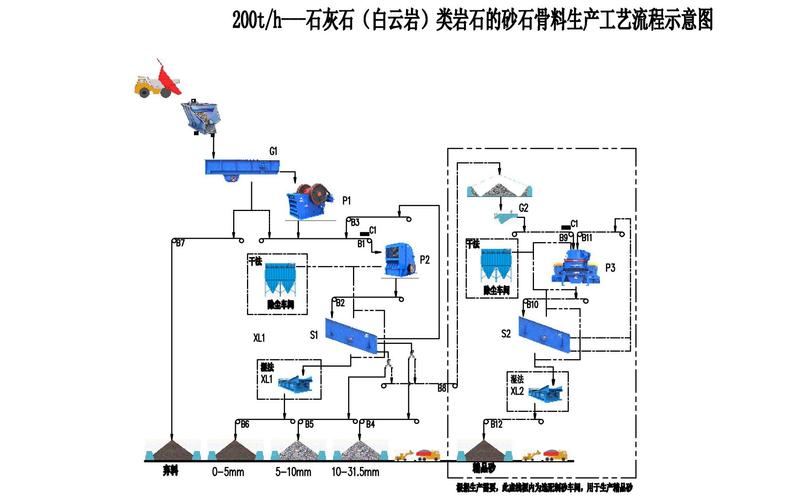

工艺流程设计
- 开采与运输
如果石料厂有自己的矿山,需要考虑开采方式，如露天开采或地下开采，开采后的石料通过自卸车或其他运输设备运至工厂，对于没有矿山的石料厂，则要确保稳定的原料供应渠道。
- 给料环节
一般设置振动给料机,将原料均匀地送入破碎设备，振动给料机的型号要根据生产规模和原料特性选择，其给料速度可以调节，以保证后续破碎设备的稳定运行。
（图片来源网络，侵删） - 破碎阶段
- 初级破碎：通常采用颚式破碎机，它适用于各种硬度的石料，能够将较大的原料块破碎成较小的块状物料，颚式破碎机的进料口尺寸要根据最大原料粒径确定，对于原料粒径达 1000mm 的石料，可选择进料口尺寸为 1200mm×800mm 左右的颚式破碎机。
- 二级破碎：根据石料的硬度和对产品粒度的要求，可选择圆锥破碎机（适用于中硬及以上硬度石料）或反击式破碎机（适用于中等硬度以下石料且对产品粒形有一定要求的情况），圆锥破碎机的破碎比大，能有效破碎硬度较高的石料；反击式破碎机则能产出粒形较好的石料，因为它是通过击打板对石料进行反复撞击破碎的。
- 细碎整形（可选）：对于一些对石料粒形要求极高的场合，如高级建筑用砂或道路用细骨料，可能需要增加细碎整形设备，如立轴冲击式破碎机。
- 筛分环节
在破碎后的不同阶段设置筛分设备,如圆振动筛，通过筛分将石料按粒度分成不同规格的产品，同时将不符合粒度要求的石料返回上一级破碎设备重新破碎，筛分设备的层数和筛孔尺寸要根据产品规格要求确定，要生产 0 5mm、5 10mm、10 20mm 三种规格的石料，就需要至少两层筛分设备。
- 制砂环节（如果需要）
对于需要生产人工砂的石料厂,在细碎后可设置制砂机，制砂机可以将石料破碎成更细的颗粒，一般采用棒磨机或新型的制砂机（如 VSI 制砂机），棒磨机制砂质量稳定，但能耗较高；VSI 制砂机生产效率高，且能较好地控制粒形。
- 洗选环节（可选）
如果对石料的洁净度要求较高,如用于混凝土搅拌的骨料，可设置洗选设备，如螺旋洗砂机或轮斗洗砂机，洗选过程可以去除石料表面的泥土、粉尘等杂质，提高石料的质量。
设备选型与配置
- 破碎设备选型
根据上述工艺流程和原料特性,确定各阶段破碎设备的型号和数量，除了考虑设备的处理能力（与生产规模匹配）外，还要关注设备的可靠性、易损件寿命和维护成本，圆锥破碎机的易损件主要是破碎壁和轧臼壁，在选择时要考虑到其材质和更换周期。
（图片来源网络，侵删） - 筛分设备选型
根据筛分效率、处理量和筛分精度要求选择筛分设备，圆振动筛的筛面倾角、振幅和频率等参数会影响筛分效果，要根据实际情况进行调整，要考虑筛分设备的安装角度和空间布局，以便于维护和更换筛网。
- 输送设备配置
在整个生产线中,需要配置各种输送设备，如皮带输送机，将石料在各个设备之间进行输送，皮带输送机的带宽、带速和长度要根据输送量和输送距离确定，对于长距离、大运量的输送，可选择较宽的皮带和较高的带速。
- 其他辅助设备
包括除尘设备（如布袋除尘器、旋风除尘器等，用于控制生产过程中的粉尘排放）、降噪设备（如隔音罩、消声器等，减少设备运行产生的噪音）、配电设备（确保整个生产线的电力供应稳定）等。
车间布局与安装
- 车间布局原则
- 按照生产工艺流程的顺序进行布局,尽量减少物料的搬运距离和转运次数，将给料设备靠近原料堆场，破碎设备依次排列，筛分设备和成品堆场分别位于破碎设备的下游。
- 考虑设备的操作空间和维护通道,要留出足够的空间以便工人进行设备的日常检查、维修和更换易损件。
- 注意安全间距,防止设备之间相互干扰和发生安全事故。
- 设备安装
在设备安装过程中,要确保设备的安装精度，如破碎机的主轴安装要保证垂直度，筛分设备的筛面要保持水平，设备的基础要牢固，能够承受设备运行时的振动和重量，要按照设备的安装说明书进行电气接线和调试，确保设备能够正常启动和运行。
环保措施设计
- 粉尘治理
在石料厂生产线中,粉尘是主要的污染源之一，除了在各产尘点设置除尘设备外，还可以采取一些辅助措施，如在原料堆场和成品堆场设置喷水装置，定期洒水降尘；对输送皮带进行密闭或设置导料槽，减少物料在输送过程中的扬尘。
- 噪音控制
选用低噪音设备,对高噪音设备（如破碎机、风机等）采取降噪措施，如安装隔音罩、在设备基础下设置减震垫等，合理安排工作时间，避免在居民休息时间进行高噪音作业。
- 废水处理（如果有洗选环节）
洗选环节产生的废水含有大量的泥沙和杂质,需要进行沉淀处理，可设置沉淀池，将废水中的泥沙沉淀后，清水可循环使用，沉淀的泥沙可进行干排处理，避免废水直接排放对环境造成污染。
质量控制与管理
- 建立质量检测体系
在生产线上设置多个质量检测点,如在破碎后、筛分后、制砂后等环节对石料的粒度、粒形、含水量、含泥量等指标进行检测，可采用专业的检测设备，如粒度分析仪、含水率测定仪、泥含量检测仪等。
- 制定质量标准和操作规程
根据产品用途和相关标准,制定严格的质量标准，明确各环节的质量要求，制定详细的设备操作规程和员工操作手册，确保每个岗位的员工都能按照规范进行操作，以保证产品质量的稳定性。
- 人员培训与管理
对生产线的员工进行定期培训,包括设备操作技能、质量控制知识、安全知识等方面的培训，建立完善的人员管理制度，明确各岗位的职责和权限，提高员工的责任心和工作效率。
经济效益分析
- 投资成本估算
包括设备采购成本、土地租赁或购置成本、厂房建设成本、基础设施建设成本（如水电安装、道路铺设等）、环保设备投资等，一个中型石料厂的设备投资约 500 万元，土地和厂房建设等费用约 300 万元，总投资约 800 万元左右。
- 运营成本分析
主要包括原材料采购成本、设备维护保养成本、水电费、人工成本、环保设施运行成本等，以一个中型石料厂为例，每年原材料采购成本约 2000 万元，设备维护保养成本约 100 万元，水电费约 200 万元，人工成本约 300 万元，环保设施运行成本约 50 万元，总运营成本约 2650 万元左右。
- 收益预测
根据市场价格和生产规模预测收益,假设每吨石料的售价为 50 元，一个中型石料厂年产量为 100 万吨，则年收益为 5000 万元左右，通过合理控制成本和提高生产效率，可以实现良好的经济效益。
FAQs：
- 问题：石料厂生产线的设备日常维护需要注意哪些方面？
- 解答：设备日常维护首先要关注设备的清洁，定期清理设备表面的灰尘、杂物等，防止其进入设备内部影响运行，对于破碎设备的易损件，如破碎机的锤头、衬板等，要定期检查磨损情况，及时更换，检查设备的润滑系统，确保润滑油充足且清洁，按照规定的周期更换润滑油，要注意设备的紧固情况，检查螺栓、螺母等连接部件是否松动，避免因松动引发设备故障，对于输送设备，要检查皮带的磨损、跑偏情况，及时调整和修复，还要检查电气系统，包括电线、电缆、电机等，确保无漏电、短路等安全隐患。
- 问题：如何调整石料厂生产线的工艺参数以提高产品质量？
- 解答：在破碎环节，可以通过调整破碎机的排料口尺寸来控制石料的粒度，减小颚式破碎机的排料口尺寸，可使破碎后的石料粒度更小，对于反击式破碎机，可调整反击板与转子之间的间隙，影响石料的粒形和粒度，在筛分环节，改变筛分设备的筛孔尺寸、筛面倾角和振幅等参数，可以优化筛分效果，得到更符合要求的粒度分布的石料，在制砂环节，调整制砂机的转速、进料量等参数，能够改善人工砂的粒形和级配，根据原料的湿度情况，合理调整各环节的工艺参数，如在原料湿度较大时，适当降低破碎设备的处理量，防止堵塞，
