挖机怎么焊

机焊接需先清理焊点，选用合适焊条与电流。

机焊接是一项复杂且需要专业技能的工作,以下是关于挖机怎么焊的详细内容：

焊接前的准备工作

1. 设备与材料准备
   • 焊接电源：根据挖机部件的材质和厚度选择合适的焊接电源，如直流弧焊机或气体保护焊机等，对于较厚的挖机结构件，可能需要较大功率的焊接设备。
   • 焊接材料：包括焊条、焊丝、焊剂等，焊条要根据挖机金属的材质选择相应型号，例如对于低碳钢材质的挖机部件，可选用 E4303 等焊条；如果是低合金钢，则需选择对应的低合金钢焊条，气体保护焊时，要准备好合适的焊丝，如二氧化碳气体保护焊常用 ER70S 6 等焊丝，准备好烘干焊条的设备，确保焊条的干燥，避免焊接时产生气孔等缺陷。
   • 辅助工具：角磨机用于打磨坡口和清除锈迹、油污等杂质；焊炬（如果使用气体切割或火焰加热）；扳手、螺丝刀等工具用于拆卸和安装挖机部件；防护用具如焊接面罩、手套、防护服等，以保护焊接人员的安全。
2. 挖机部件处理
   • 清洁：使用角磨机、钢丝刷等工具将待焊接部位及其周边的油污、锈迹、油漆等彻底清除干净，直至露出金属光泽，油污的存在会严重影响焊缝的质量，导致焊缝产生气孔、夹渣等缺陷。
   • 坡口加工：根据挖机部件的厚度和焊接工艺要求，加工合适的坡口，坡口的形式有 I 形、V 形、X 形等，对于较薄的挖机臂板，可采用 I 形坡口；对于较厚的挖机斗齿底座等，V 形或 X 形坡口更有利于焊缝的成型和保证焊接质量，坡口的角度一般在 30° 60°之间，钝边高度根据部件厚度和焊接方法确定，一般在 0 3mm 左右。

焊接过程

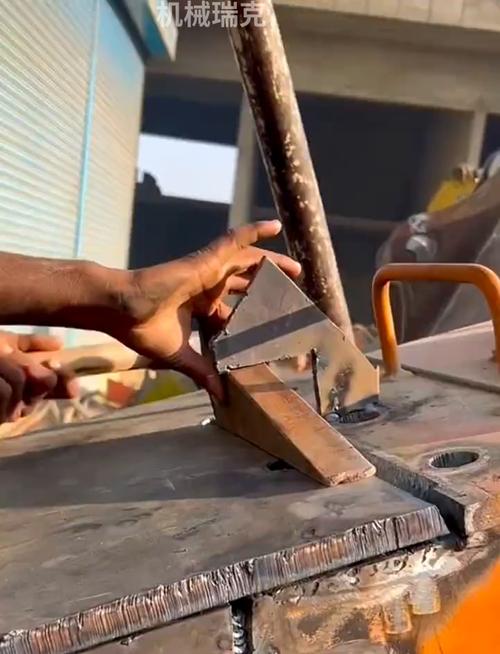

1. 定位焊：在正式焊接之前，进行定位焊以固定挖机部件的相对位置，定位焊的焊缝长度一般较短，但要保证足够的强度和熔深，对于挖机的两块对接钢板，每隔 100 150mm 进行一个定位焊点，每个焊点的长度约为 10 15mm，定位焊时，焊接电流要比正式焊接时稍大，以确保焊透。
2. 焊接参数选择
   • 焊接电流：根据焊条或焊丝的直径、挖机部件的厚度来选择焊接电流，焊条直径越大，焊接电流也越大；部件厚度越大，所需的焊接电流也越高，直径为 3.2mm 的焊条，焊接电流可能在 90 130A 之间；对于厚度为 10mm 的挖机结构件，二氧化碳气体保护焊的焊接电流可能在 180 220A 左右。
   • 焊接电压：与焊接电流相匹配，合适的焊接电压能保证良好的电弧稳定性和焊缝成型，对于手工电弧焊，焊接电压一般在 20 30V；二氧化碳气体保护焊的电压通常在 18 24V 之间。
   • 焊接速度：要保证合适的焊接速度，过快会导致焊缝成型不良、未焊透等缺陷；过慢则会使焊缝过热，产生烧穿、晶粒粗大等问题，焊接速度需要焊接人员根据实际操作经验和挖机部件的情况来合理控制。

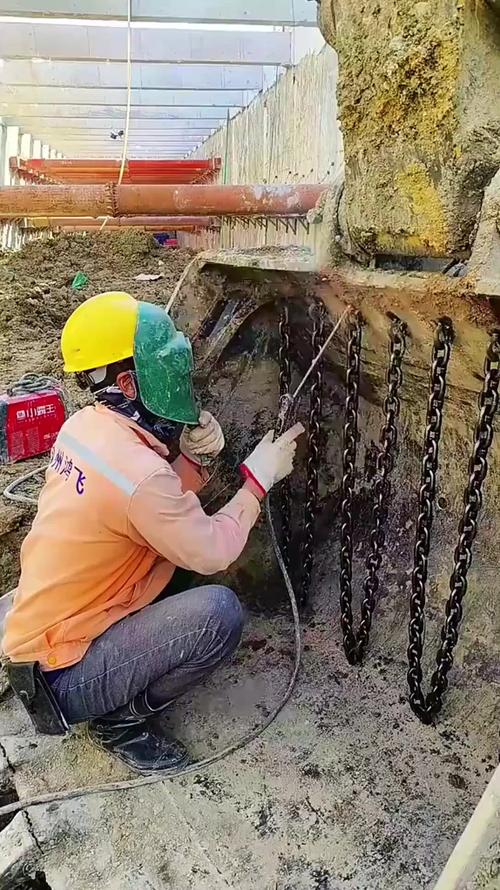

3. 焊接操作技巧
   • 手工电弧焊：引燃焊条后，将焊条与坡口保持合适角度，一般焊条与焊缝两侧的夹角为 60° 75°，采用合适的运条方法，如直线运条法适用于较薄板的焊接，而月牙形运条法可使焊缝金属搅拌均匀，适用于较厚板的焊接，在焊接过程中，要注意观察熔池的状态，及时调整焊接速度和焊条角度，每层焊缝的厚度不宜过厚，一般不超过 4 6mm，以防止过热和保证焊缝内部质量，多层多道焊时，要注意清理前一层焊缝的熔渣和飞溅物，确保层间结合良好。
   • 气体保护焊：以二氧化碳气体保护焊为例，要先调整好气体流量，一般在 15 25L/min，引弧后，焊枪与工件保持合适的距离，通常在 8 15mm 左右，焊接时，焊枪要均匀地移动，保持一定的摆动幅度，使焊缝宽度均匀一致，在焊接角落和接头部位时，要适当停留，保证焊缝的充分熔合，同样要注意多层多道焊的层间清理和焊接顺序，避免焊接变形和应力集中。

焊接后的处理

1. 焊缝清理：焊接完成后，用敲渣锤清除焊缝表面的熔渣，然后用钢丝刷或砂轮机对焊缝进行打磨，使其表面光滑平整，对于一些重要的挖机部件，还需要对焊缝进行探伤检测，如超声波探伤、磁粉探伤等，以检查焊缝内部是否存在缺陷。
2. 热处理（如有需要）：对于一些高强度钢或重要结构的挖机部件，焊接后可能需要进行热处理，退火处理可以消除焊接残余应力，改善焊缝和热影响区的组织和性能；正火处理可以提高焊缝的强度和硬度，热处理的温度和时间要根据挖机部件的材质和尺寸等因素确定。
3. 防腐处理：为了延长挖机部件的使用寿命，对焊接后的部位进行防腐处理，可以涂抹防锈漆、沥青漆等防腐涂料，或者采用镀锌、镀铬等表面处理方法，防止焊缝和周边金属受到腐蚀。

不同部位挖机焊接的特点

挖机焊接需要严格按照规范的流程和工艺要求进行操作,从准备工作到焊接过程再到焊后处理，每个环节都至关重要，只有这样才能保证挖机部件的焊接质量，延长挖机的使用寿命并确保其安全可靠地运行。

FAQs

问题 1：挖机焊接时如何判断焊接电流是否合适？ 答：判断挖机焊接时焊接电流是否合适可以从以下几个方面入手，一是观察电弧状态，合适的焊接电流下电弧应稳定，不会频繁熄灭或出现偏吹现象，如果电弧过强、飞溅过多，可能电流偏大；若电弧无力、熔池很难形成，可能是电流过小，二是看焊缝成型情况，电流合适时焊缝宽度均匀、余高适中，无明显的咬边或未焊透迹象，电流过大会导致焊缝过宽、咬边严重甚至烧穿；电流过小则焊缝窄而高，可能出现未焊透，还可以通过听声音辅助判断，正常电流下电弧发出平稳的“嘶嘶”声，电流异常时声音会有明显的变化。

问题 2：挖机部件焊接后出现变形怎么办？ 答：如果挖机部件焊接后出现变形，首先可以采用机械矫正的方法，对于较小的变形，可以使用千斤顶、压力机等工具对变形部位施加外力，使其恢复到原来的形状，对于轻微弯曲的挖机臂，可以通过在弯曲部位反向施加力来进行矫正，如果变形较为严重，可以采用火焰矫正法，利用氧 乙炔火焰对变形部位进行局部加热，然后通过冷却收缩产生反向变形来抵消原来的变形，不过这种方法需要严格控制加热温度、加热区域和冷却速度，避免造成材料性能下降或新的变形。

标签： 焊接方法
