构机工作高效且精准，能在复杂地层中快速掘进。
构机作为一种先进的隧道掘进设备,在现代地下工程建设中发挥着至关重要的作用，其工作过程涉及多个复杂且相互关联的系统协同运作，展现出高效、精准与适应性强等特点。
工作原理
盾构机主要由刀盘、盾构壳体、推进系统、管片拼装系统、渣土输送系统以及控制系统等关键部件构成，工作时，刀盘在驱动装置的带动下旋转，对前方的土体或岩体进行切割破碎，切割下来的渣土通过渣土输送系统运出隧道，而盾构机则依靠推进系统提供的推力向前推进，管片拼装系统将预制好的管片在盾构机尾部进行拼装，形成稳定的隧道衬砌结构，防止周围土体坍塌并承受土压力。
各系统工作详情
- 刀盘系统：刀盘上配备有不同类型的刀具，如切削齿、刮刀、滚刀等，根据地质条件选择合适的刀具组合，在软土地层中，切削齿和刮刀能够有效地切割和搅拌土体；而在硬岩地层，滚刀则凭借其强大的滚压和剪切作用破碎岩石，刀盘旋转时，刀具对土体或岩石进行连续作业，将原本坚固的地质体转化为可被输送的渣土。
- 推进系统：由多个液压油缸组成，这些油缸均匀分布在盾构机的四周，通过精确控制油缸的伸缩量，为盾构机提供稳定且强劲的推力，在推进过程中，不仅要保证盾构机按照设计线路前进，还要根据地质条件和隧道姿态实时调整各油缸的推力大小，以确保隧道的挖掘方向准确无误，避免出现偏差或蛇行现象。
- 管片拼装系统：该系统负责将预制的管片一片一片地拼接成完整的隧道衬砌，管片通常为弧形，在拼装时，拼装机按照预设的程序和顺序，将管片从盾构机内部的管片存储区抓取并移动到拼装位置，然后进行精确的定位和连接，连接方式一般采用螺栓连接或焊接，以确保管片之间的连接紧密牢固，能够承受后续施工过程中的荷载。
- 渣土输送系统：其主要功能是将刀盘破碎产生的渣土及时运出隧道，常见的渣土输送方式有皮带输送机、螺旋输送机和气力输送等，在土压平衡盾构机中，渣土经过搅拌后形成具有一定流动性的土体，通过皮带输送机或螺旋输送机输送至后端的渣土运输车辆或储存仓；而在泥水平衡盾构机中，渣土与泥水混合形成泥水浆，通过管道输送至地面的泥水分离系统进行处理后再排放。

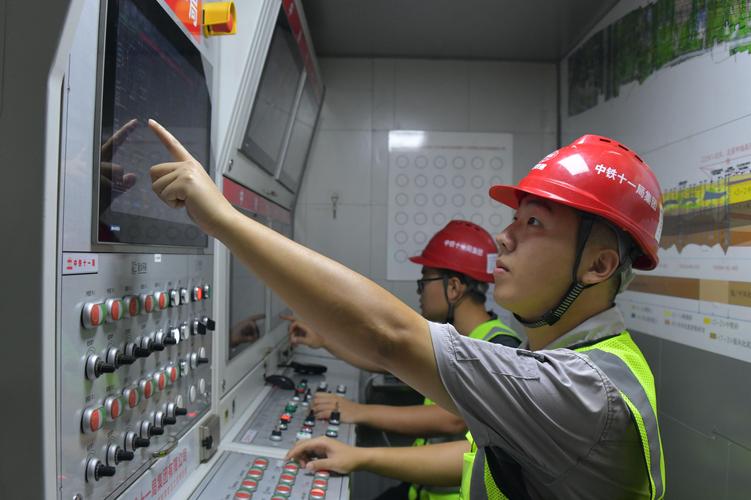

- 控制系统：这是盾构机的“大脑”，负责对各个子系统的运行进行实时监控和精确调控，通过安装在盾构机各部位的传感器，如位移传感器、压力传感器、角度传感器等，收集关于盾构机姿态、地质参数、设备运行状态等信息，并将这些信息传输至中央控制室，操作人员依据这些数据，在控制系统的人机界面上进行操作指令的下达，如调整刀盘转速、推进速度、管片拼装参数等，从而实现盾构机的自动化和智能化运行。
工作优势与局限性
- 优势：
- 高效快速：相比传统的隧道施工方法，盾构机能够实现连续掘进，大大提高了隧道施工的速度，缩短了工期，在城市地铁隧道建设中，盾构机可以在不影响地面交通和周边环境的情况下，快速穿越建筑物、河流等复杂地段，有效缓解城市建设中的交通压力。
- 安全性高：盾构机在地下掘进时，操作人员主要在地面上的控制室内进行操作，远离了隧道掌子面的高危环境，降低了施工人员的安全风险，盾构机的封闭式盾构壳体能够有效防止土体坍塌和地下水渗漏，保障了施工过程的安全。
- 对环境影响小：盾构施工产生的噪声、振动和粉尘污染相对较小，尤其是与传统的钻爆法相比，不会对周边居民的生活和环境造成过大干扰，盾构机还能够精确控制地表沉降，减少对地面建筑物和地下管线的破坏。
- 适应性强：现代盾构机通过不断改进设计和技术创新，能够适应多种复杂的地质条件，包括软土、砂土、卵石、岩层等，不同类型的盾构机，如土压平衡盾构机、泥水平衡盾构机、硬岩盾构机等，可以根据具体的地质情况进行选用，满足各种隧道工程的需求。
- 局限性：
- 成本较高：盾构机的购置成本昂贵，而且其维护保养费用也不低，盾构施工需要专业的技术人员和操作团队，增加了人工成本，这使得在一些小型隧道工程中，盾构机的应用场景受到一定限制。
- 对地质条件的依赖：虽然盾构机具有一定的适应性，但在某些极端地质条件下，如含有大量孤石、溶洞或高腐蚀性地下水的地层，盾构机的施工难度会大幅增加，甚至可能无法正常掘进，在这种情况下，需要采取特殊的预处理措施或更换更合适的施工方法。
- 设备庞大，运输和安装不便：盾构机体积庞大、重量较重，在运输过程中需要特殊的运输工具和路线规划，增加了运输成本和难度，在施工现场，盾构机的安装和调试也需要较长的时间和专业的设备，对场地条件要求较高。
应用场景
盾构机广泛应用于城市地铁隧道、铁路隧道、公路隧道、水利工程输水隧洞、市政管网隧道以及电力电缆隧道等各类地下工程建设中，在城市地铁建设中，盾构机能够在狭小的空间内精准掘进，穿越密集的建筑物和地下管线，为城市轨道交通的发展提供了有力支持；在长距离的铁路和公路隧道建设中，盾构机的高效性能够显著缩短工期，提高工程建设效率；在水利工程中，盾构机可以用于深埋的输水隧洞施工，确保水资源的安全输送。
以下是一个简单的关于盾构机工作相关的问答 FAQs：
问题 1：盾构机在掘进过程中如何保证隧道的方向准确性？ 答：盾构机主要通过其先进的导向系统来保证隧道方向的准确性，该系统利用多种传感器，如激光陀螺仪、倾斜仪、位移传感器等，实时监测盾构机的姿态和位置信息，包括机身的俯仰角、滚动角、水平偏移量等，结合预先设定的隧道设计轨迹，控制系统会根据这些监测数据进行分析和计算，自动调整推进系统中各个液压油缸的推力大小和方向，以及刀盘的转速和转向等参数，从而实现对盾构机掘进方向的精确控制，确保隧道沿着预定路线掘进。
问题 2：盾构机施工完成后，如何处理盾构机内部的残留渣土和杂物？ 答：在盾构机施工完成后，对于内部的残留渣土和杂物，通常会采用以下几种处理方式，利用盾构机自身的渣土输送系统，将大部分渣土尽可能地排出至隧道外部的运输车辆或渣土堆放点，对于一些附着在盾构机壳体内壁、刀盘以及其他部件上的粘性渣土和杂物，会安排专业人员进入盾构机内部进行清理，使用高压水枪冲洗、撬棍剔除等工具，将这些残留物清除干净，在清理过程中，还会对盾构机的各个部件进行检查和维护，确保设备处于良好的状态，以便后续的存放或转运。
