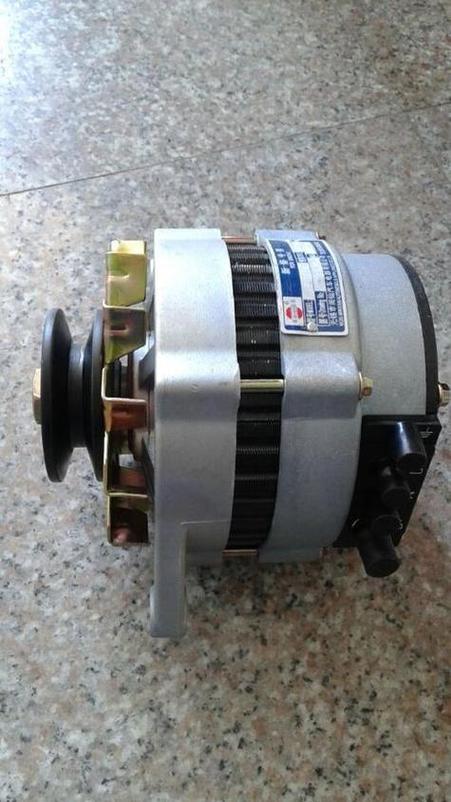

农用车单线发电机如何工作？

什么是农用车单线发电机？

单线发电机,顾名思义，就是指在充电电路中，只需要一根主线路（通常是正极线） 就能完成整个发电和充电过程的发电机。

• “单线”的含义：指从发电机到车辆电瓶（蓄电池）的充电回路，只需要一根火线（通常是发电机输出端B+到电瓶正极），而传统的发电机需要一根火线和一根搭铁线（接地线）才能构成回路。
• 工作原理：它利用了农用车本身的金属车架作为公共的“地线”（负极），发电机的负极外壳直接固定在发动机或车架上，与整个车辆的金属底盘相连，而电瓶的负极也连接在车架上，这样，电流从发电机正极出发，经过火线到达电瓶正极，为电瓶充电，然后电流从电瓶负极流出，通过车架回到发电机负极，形成一个完整的闭合回路。

简单比喻：你可以把它想象成一个水龙头（发电机），只需要一根水管（火线）往水池（电瓶）里注水，而水池的排水口和整个房间的下水系统（车架）是相通的，不需要再单独接一根排水管。

单线发电机的结构特点

1. 结构极其简单：主要由定子（线圈）、转子（磁铁，通常是永磁体）、整流器和外壳组成，没有复杂的励磁绕组调节系统。
2. 永磁转子：其转子是永久磁铁，不需要外部通电来产生磁场，这是它结构简单、成本低的主要原因。
3. 内置整流器：发电机输出的是交流电（AC），但电瓶需要直流电（DC）充电，它的内部集成了一个将交流电转换成直流电的桥式整流器。
4. 电压调节方式简单：由于没有复杂的电子调节器，它的电压调节通常依赖于一个机械式电压调节器（或称为节压器），通过触点的开合来控制励磁电流（如果有的话）或直接切断部分输出，从而稳定电压，对于最简单的永磁发电机，其输出电压会随转速变化很大，主要依靠外部的稳压器来保护用电设备。
5. 输出线少：通常只有一根较粗的输出线（B+），以及一根用于指示灯的小线。

工作原理（简述）

1. 发电：发动机通过皮带带动发电机转子旋转，转子上的永磁铁旋转，使得定子线圈切割磁感线，根据电磁感应原理，定子线圈中产生交流电。
2. 整流：内部整流器将产生的三相交流电转换成脉动的直流电。
3. 充电：直流电通过唯一的正极输出线，流向电瓶的正极，为电瓶充电，电流通过电瓶的负极，经由车架（搭铁）回到发电机的负极，完成回路。
4. 调压：当发电机转速过高导致输出电压超过安全值时（如超过15V），机械式或电子式稳压器会动作，通过切断电路或分流等方式，将电压稳定在电瓶所需的范围内（通常为13.8V - 14.5V），防止烧毁电瓶和车上的灯泡等电器。

优缺点分析

优点：

1. 成本低廉：结构简单，零部件少，制造成本低。
2. 维修方便：故障点相对较少，维修技术门槛低，农村的小修理铺都能处理。
3. 结构坚固耐用：没有复杂的电子元件，对恶劣环境的适应性强（如灰尘、潮湿、振动）。
4. 接线简单：只需要一根主火线，安装和排查线路故障非常容易。

缺点：

1. 电压稳定性差：输出电压受发动机转速影响较大，怠速时电压可能不足，无法有效充电；高速时电压又可能过高，需要依赖稳压器。
2. 充电效率较低：尤其是在中低转速区间，充电电流很小，导致电瓶经常处于亏电状态，缩短电瓶寿命。
3. 功能单一：除了给电瓶充电，几乎没有为其他用电设备（如大灯、音响）提供强大电能的能力，车辆一开大灯，电瓶就可能掉电。
4. 保护功能弱：过载、过热等保护能力有限，容易因线路故障或电器问题导致发电机烧毁。

常见故障与排查

农用车单线发电机最常见的故障就是不发电。

故障排查步骤：

1. 检查皮带：检查发电机皮带是否过松、打滑或断裂，皮带打滑是导致不发电的最常见原因之一，可以用手按压皮带，检查松紧度。
2. 检查线路连接：
   • 检查从发电机B+端到电瓶正极的主线是否松动、腐蚀或断裂。
   • 检查发电机的搭铁点（即发电机外壳与发动机/车架的连接处）是否牢固、无锈蚀，搭铁不良是第二大常见原因。
3. 测量输出电压：
   • 启动发动机,并让怠速稳定。
   • 用万用表直流电压档,测量发电机B+输出端与发动机金属外壳（搭铁）之间的电压。
   • 正常情况：电压应在13.8V - 14.5V之间。
   • 电压为0V或很低：说明发电机内部损坏或线路有严重问题。
   • 电压过高（如超过16V）：说明稳压器损坏，需要立即更换，否则会烧毁电瓶和电器。
4. 检查内部元件：
   • 整流器：如果怀疑整流器损坏，可以拆开发电机外壳，用万用表二极管档测量整流桥的二极管是否击穿或开路。
   • 线圈：测量定子线圈的电阻值，判断是否有匝间短路或断路。
   • 稳压器：如果电压忽高忽低，通常是稳压器故障，需要更换。

与“三线发电机”的对比

在农用车上,除了单线发电机，还有一种更常见的三线发电机（通常指带有励磁绕组的交流发电机，如JF系列）。

单线发电机是农用车在特定经济和技术条件下的产物,以其极致的简单性和低成本被广泛使用，但随着车辆电器设备的增多和对电瓶寿命要求的提高，性能更优越、电压更稳定的三线发电机正在逐渐成为主流，了解它的工作原理和优缺点，有助于我们更好地使用和维护农用车。
