农用机启动机线路图如何看懂？

核心组成部件

我们需要了解启动系统由哪些关键部件组成：

1. 蓄电池：提供启动所需的直流电源,通常是12V或24V。
2. 启动机：将电能转化为机械能，带动发动机飞轮转动启动,内部包含一个强大的直流电机和一套电磁开关。
3. 点火开关/启动开关：驾驶员操作的开关，通常有“OFF”、“ON”、“START”几个档位。
4. 保险丝/继电器：保护电路，防止大电流损坏线路，现代车辆多用继电器来控制启动机主电路,以减轻点火开关的负担。
5. 发电机/交流发电机：发动机启动后,为全车用电设备供电并为蓄电池充电。
6. 连接导线：包括粗的电源线和细的控制线。

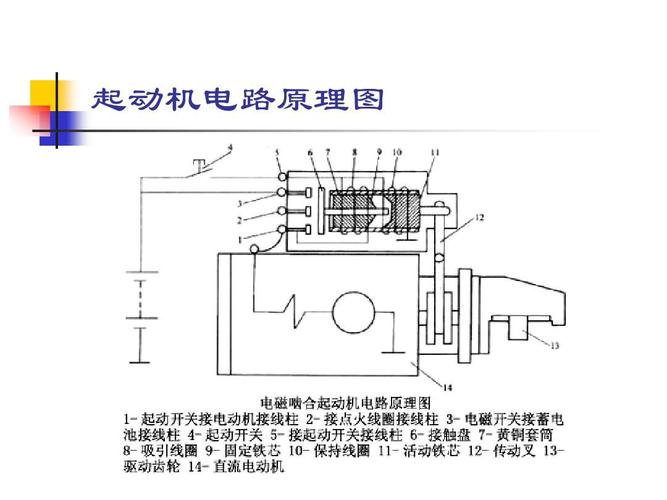

启动机的工作原理

农用机的启动机通常采用电磁开关来控制,电磁开关有两个核心功能：

• 拉动功能：通电后，铁芯移动，通过拨叉将驱动齿轮推出,使其与发动机飞轮齿圈啮合。
• 接通功能：铁芯内部的主触点闭合,接通蓄电池到启动机电机的大电流电路。

这个过程几乎是瞬间完成的。

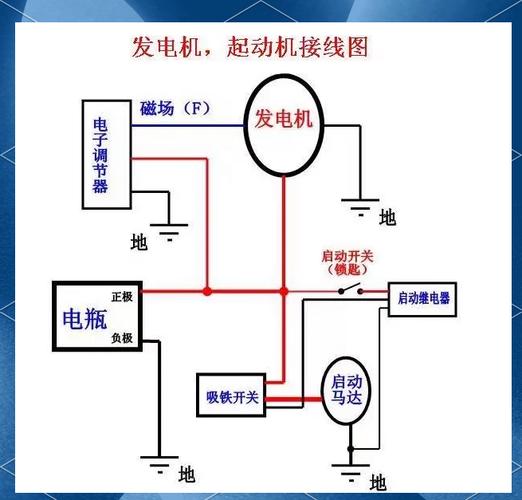

通用线路图解析

下面是一个简化但功能完整的农用机启动机线路图,并附有详细说明。

线路图示意图

graph TD
    subgraph 电源系统
        B[蓄电池 +] -- 主电源线(粗线) --> F1[主保险丝]
        B[蓄电池 -] --> G[发动机接地]
    end
    subgraph 控制系统
        K[点火开关] -- ON档 --> A1[发电机调节器/全车用电]
        K[点火开关] -- START档 --> R[启动继电器]
    end
    subgraph 执行系统
        F1 -- 主电源线 --> M[启动机主接线柱]
        R -- 控制线 --> S[启动机电磁开关]
        S -- 启动电机 --> M
    end
    subgraph 充电系统
        G[发电机] -- 充电线 --> B[蓄电池 +]
    end
    %% 详细连接说明
    F1 -- (电源输出) --> M
    K -- (START信号) --> R
    R -- (吸合输出) --> S
    S -- (内部主触点闭合) --> M
    S -- (内部吸合线圈) --> M
    %% 添加接地示意
    subgraph 接地示意
        A1 -- 接地 --> G
        R -- 接地 --> G
        S -- 接地 --> G
    end
    style B fill:#f9f,stroke:#333,stroke-width:2px
    style M fill:#ccf,stroke:#333,stroke-width:2px
    style K fill:#9cf,stroke:#333,stroke-width:2px
    style S fill:#cfc,stroke:#333,stroke-width:2px

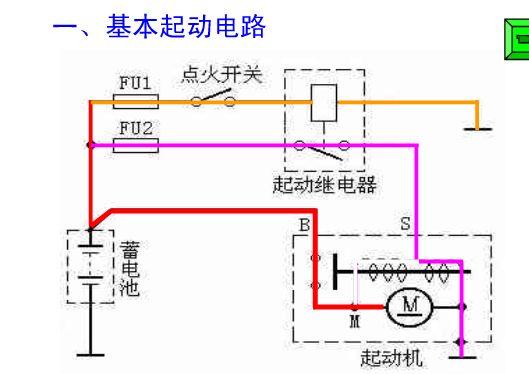

线路图文字详解

我们将整个启动过程分解为几条关键线路：

线路1：主电源线路（“生命线”）

• 路径：蓄电池正极 → 主保险丝 → 启动机主接线柱 (通常是一个粗大的螺母或接线柱)。
• 说明：这是为启动机电机提供巨大电流（通常几百安培）的线路，保险丝或保险丝盒是这条线路的保护装置,这条线路在发动机未启动时始终有电。

线路2：点火开关信号线路（“命令线”）

• 路径：点火开关的 START 档 → 启动继电器 的线圈一端。
• 说明：当您将钥匙拧到“START”位置时，这条线路被接通，向继电器发出“启动”命令，这条线路只传输很小的控制电流,非常细。

线路3：启动继电器控制线路（“放大器”）

• 路径：启动继电器线圈另一端 → 车辆接地 (通常是车架或发动机本体)。
• 说明：继电器线圈通电后，产生磁力，吸合其内部的常开触点，这相当于一个“放大器”，用点火开关的小电流,去控制启动机电磁开关的大电流。

线路4：启动机电磁开关控制线路（“执行者”）

• 路径：继电器吸合后，来自主保险丝的电源 → 继电器触点 → 启动机电磁开关 的“S”端子（或50端子）。
• 说明：这条线路将放大后的电流送到启动机的电磁开关，电磁开关通电后，立刻执行两个动作：
  1. 吸合：拉动拨叉,使驱动齿轮与飞轮齿圈啮合。
  2. 接通：内部主触点闭合，将线路1的电流直接引入启动机电机，电机开始强力转动,带动发动机启动。

启动过程详解（一步步看电流）

1. 准备阶段：


   （图片来源网络，侵删）
   • 钥匙转到“ON”档，发电机调节器、仪表、燃油泵等电路通电,发动机预热。
   • 线路1有电，但线路2、3、4未接通,启动机不工作。

2. 启动阶段：

   • 您用力将钥匙拧到“START”档。
   • 步骤一：线路2接通，小电流流过启动继电器线圈。
   • 步骤二：继电器吸合，接通了通往启动机电磁开关的线路4。
   • 步骤三：大电流进入启动机电磁开关。
   • 步骤四：电磁开关动作：
     • 齿轮推出,与飞轮啮合。
     • 内部主触点闭合，线路1的电流直接进入电机。
   • 结果：启动机电机转动,发动机被拖动启动。

3. 启动后：

   • 发动机成功启动并开始自行运转。
   • 您松开钥匙，钥匙自动弹回“ON”档。
   • 线路2、3、4断电,继电器和电磁开关复位。
   • 齿轮退回，电机断电,启动过程结束。
   • 发电机开始工作,为全车供电并为蓄电池充电。

常见故障排查（基于线路图）

如果农用机无法启动,可以按照这个思路排查：

1. 听不到任何声音（完全没反应）

   • 检查：线路1（蓄电池亏电、接线柱腐蚀松动、主保险丝烧断）。
   • 检查：线路2（点火开关故障、线路断路）。
   • 检查：接地是否良好（负极接线是否牢固）。

2. “咔哒”一声，但启动机不转

   • 分析：这是电磁开关吸合的声音，说明小电流控制电路（线路2、3、4）正常,但主电路未接通。
   • 检查：线路1（蓄电池电压严重不足，或大电流线路接触不良、电阻过大）,这是最常见的原因。

3. 启动机空转，但发动机不转

   • 分析：电机在转，说明主电路通了,但齿轮没有与飞轮啮合。
   • 检查：启动机拨叉损坏、电磁开关推杆磨损、飞轮齿圈损坏。

4. 启动机转动缓慢无力

   • 分析：电流不足。
   • 检查：蓄电池电量不足、线路连接点腐蚀导致电阻过大、启动机内部故障（如电机碳刷磨损、轴承卡滞）。

重要提示：

• 安全第一：在检查电路前，务必断开蓄电池负极,防止短路。
• 正负极不能接反：12V和24V系统不能混用,接反会烧毁电器。
• 查阅手册：最准确的信息永远在您车辆的《维修手册》或《电路图》中,上面有针对您具体车型的线路标识和部件位置。

希望这份详细的解析能帮助您理解农用机的启动线路！
