农用车马达接线步骤是什么？

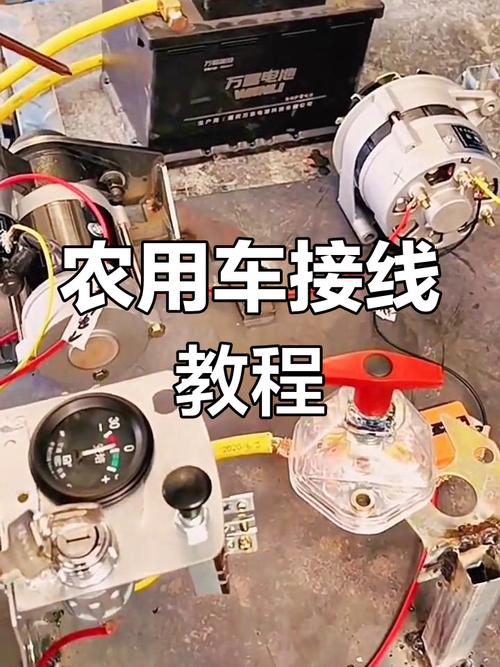

⚠️ 重要安全警告： 在进行任何操作之前,请务必阅读并遵守以下安全准则：

1. 断开电源： 将电瓶的负极（-）接头断开并移开，防止意外短路导致电瓶爆炸、电线熔化或人身伤害。
2. 确认马达型号： 不同型号的马达，其接线柱可能略有不同，但原理基本一致,接线前请确认您的马达上有几个接线柱。
3. 使用合适工具： 准备好合适的扳手、剥线钳、螺丝刀等工具。
4. 线径匹配： 确保使用的电线截面积足够大，特别是主电源线，否则会导致电压下降、电线过热。
5. 连接牢固： 所有接线必须拧紧，防止因松动产生电火花,引起火灾。

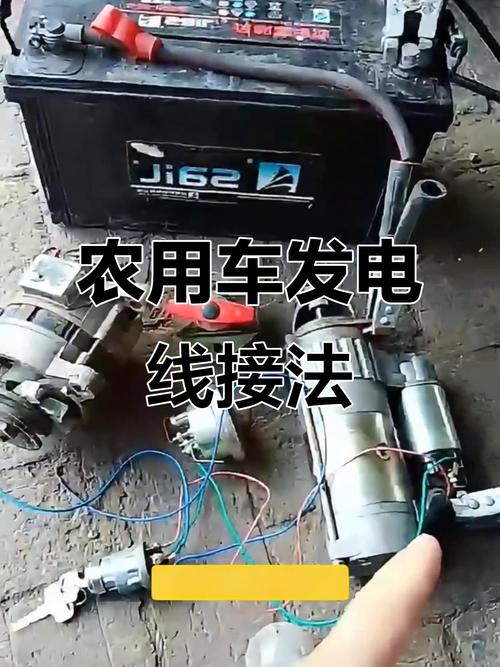

第一步：了解马达上的三个主要接线柱

农用车的启动马达通常有三个接线柱,它们的功能各不相同：

1. 主接线柱 (Battery / + / 30)

   • 标识： 通常是最大、最粗的接线柱，上面可能标有 "B"、"+"、"BAT" 或 "30"。
   • 功能： 直接连接到电瓶的正极，这是启动马达工作时所需的最大电流来源，线径非常粗,通常为10平方毫米以上。
   • 线缆颜色： 一般为红色或橙色。

2. 启动开关接线柱 (Solenoid / S / 50)

   • 标识： 通常是一个较小的接线柱，可能标有 "S"、"SOL" 或 "50"。
   • 功能： 连接到启动开关（钥匙或启动按钮），当您拧动钥匙或按下按钮时，这个小电流会流经这个接线柱，驱动马达内部的电磁开关，从而接通主电源,使马达运转。
   • 线缆颜色： 细线，可能是白色、黄色、蓝色或绿色。

3. 接地/搭铁接线柱 (Earth / / M)

   • 标识： 这个接线柱通常不明显，因为它就是马达的金属外壳本身,有时会有一个螺丝孔用于连接接地线。
   • 功能： 这是电流回路的一部分，当马达工作时，电流从电瓶正极 -> 主接线柱 -> 马达内部线圈 -> 马达外壳 -> 车辆金属框架 -> 电瓶负极，形成完整回路。良好的接地是马达正常工作的关键。
   • 线缆： 主电源线的负极（黑色线）通常会连接到车架上，而马达外壳则通过其安装螺栓与车架紧密接触,从而实现接地。

第二步：准备工具和材料

• 工具：
  • 适合的扳手（梅花或开口）
  • 螺丝刀
  • 剥线钳
  • 万用表（可选,用于测试）
• 材料：
  • 新的主电源线（B+线）： 确保截面积足够（建议不小于16平方毫米，根据马达功率而定）,长度合适。
  • 新的启动开关线（S线）： 截面积较小的电线（1.5-2.5平方毫米即可）。
  • 合适的接线端子/叉子,用于连接到接线柱上。
  • 防松螺母和垫片（如果需要）。
  • 绝缘胶带。

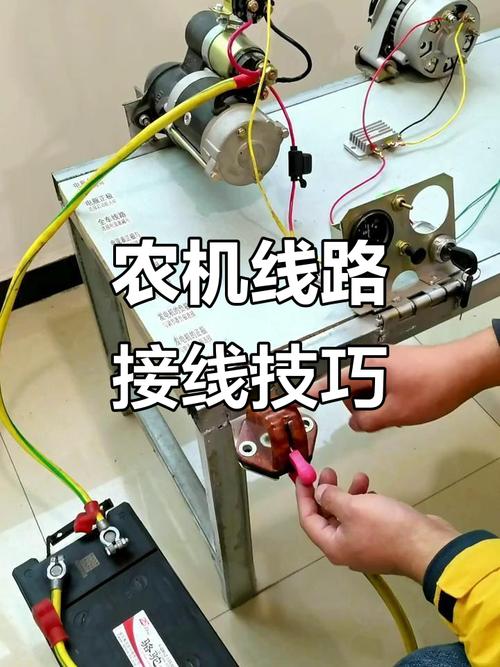

第三步：详细接线步骤

连接主电源线 (B+线)

• 一端： 将粗的主电源线（通常是红色）的一端，牢固地连接到马达的 主接线柱 上，使用合适的扳手拧紧接线螺母，确保接触良好,没有松动。
• 另一端： 将这根线的另一端连接到电瓶的正极 (+) 上，同样,要确保连接牢固可靠。

连接启动开关线 (S线)

• 一端： 将细的启动开关线的一端，连接到马达的 启动开关接线柱 上,拧紧螺丝。
• 另一端： 将这根线的另一端沿着车辆的线束走向，连接到启动开关（钥匙开关或启动按钮）对应的启动端子上，这个端子在钥匙拧到“启动”位置时会通电。

确认接地/搭铁 (Earth)

• 马达接地： 检查马达是如何固定在发动机上的，马达与发动机壳体之间通常有非常厚的金属垫片，并且用至少两个长螺栓强力固定。这两个螺栓必须拧得非常紧，以确保马达外壳与发动机之间有良好的金属接触,形成可靠的接地通路。
• 电瓶负极接地： 电瓶的负极线（黑色粗线）必须牢固地连接到车辆的金属车架或发动机缸体上，并且连接点要干净、无锈蚀,确保接地良好。

第四步：检查与测试

1. 目视检查： 完成接线后，再次检查所有连接点是否牢固，电线是否有磨损、破损的地方,是否有可能接触到高温或旋转部件。
2. 恢复电源： 将电瓶的负极 (-) 接头重新连接并拧紧。
3. 启动测试：
   • 将变速箱置于空挡。
   • 踩下离合器（如果是手动挡）。
   • 轻轻拧动钥匙或按下启动按钮，观察马达是否平稳启动,驱动发动机运转。
   • 如果马达发出“咔哒”声但无法转动，可能是电压不足或马达本身故障，如果没有任何声音,检查S线是否有电。

常见问题与排查

希望这份详细的指南能帮助您顺利完成农用车马达的接线工作！如果您对任何步骤不确定,建议寻求专业机械师的协助。
