农用车发电机维修步骤有哪些？

第一部分：故障诊断与判断

在动手维修之前,首先要确定问题到底出在哪里，很多“发电机不发电”的问题，根源其实不在发电机本身。

常见故障现象：

1. 电瓶亏电：车辆启动困难，灯光昏暗，喇叭声音小。
2. 充电指示灯常亮：钥匙拧到ON挡时灯亮，启动后不熄灭。
3. 充电指示灯时亮时灭：接触不良或电压不稳定。
4. 电瓶过充：电瓶电解液消耗过快，发电机异响。

诊断步骤：

区分是发电机问题还是电瓶问题

• 方法1：测量电瓶电压
  • 车辆熄火时：用万用表测量电瓶电压，正常应在 6V 左右（充满电的状态）。
  • 车辆启动后：测量电瓶电压，正常应在 8V - 14.8V 之间，如果电压低于13.5V，说明发电机充电不足；如果高于15V，说明发电机过充。
• 方法2：搭电启动

  如果车辆无法启动,但搭电后能启动，并且启动后电压正常，说明是电瓶问题，不是发电机问题。

检查外部线路和皮带

• 检查发电机皮带：
  • 松紧度：用手指按压皮带中部，如果下沉量超过1-2厘米，说明过松，会导致发电机转速不足，无法正常发电。
  • 磨损情况：检查皮带是否有裂纹、老化、油污等，皮带打滑是发电不足的常见原因。
• 检查线路连接：
  • 找到发电机上的两个主要线束插头：一个是大功率的B+输出线（通常是粗线，连接到电瓶正极），另一个是较小的调节器线束。
  • 检查这些插头是否松动、腐蚀、烧蚀，确保连接牢固、接触良好，清理氧化物可以用砂纸或钢丝刷。

初步判断发电机本体 如果以上外部检查都正常，但电压依然不正常，那么问题很可能出在发电机内部，可以进行以下测试：

• “敲击”测试（谨慎操作）：
  • 在车辆熄火、断开电瓶负极的情况下，用橡胶锤或木柄轻轻敲击发电机外壳。
  • 然后重新连接,启动车辆测试电压，如果电压恢复正常，说明发电机内部有碳刷接触不良或整流二桥虚焊的问题，这只是一个辅助判断，不能作为最终依据。

第二部分：发电机拆解与维修

⚠️ 安全警告：

• 断开电瓶负极！ 在进行任何拆解之前，务必先断开车载电瓶的负极接线，以防短路。
• 佩戴防护装备：请佩戴护目镜和手套，防止零件飞溅和划伤。

所需工具：

• 基本工具套筒、扳手
• 螺丝刀（一字、十字）
• 万用表
• 拉马（用于拆下皮带轮）
• 清洁剂（如化油器清洗剂）
• 砂纸（细目）
• 新的维修套件（碳刷、轴承、调节器等）

拆解步骤：

1. 拆下发电机：

   • 断开电瓶负极。
   • 拔下发电机上的所有线束插头。
   • 拆下固定发电机的螺栓,取下发电机。

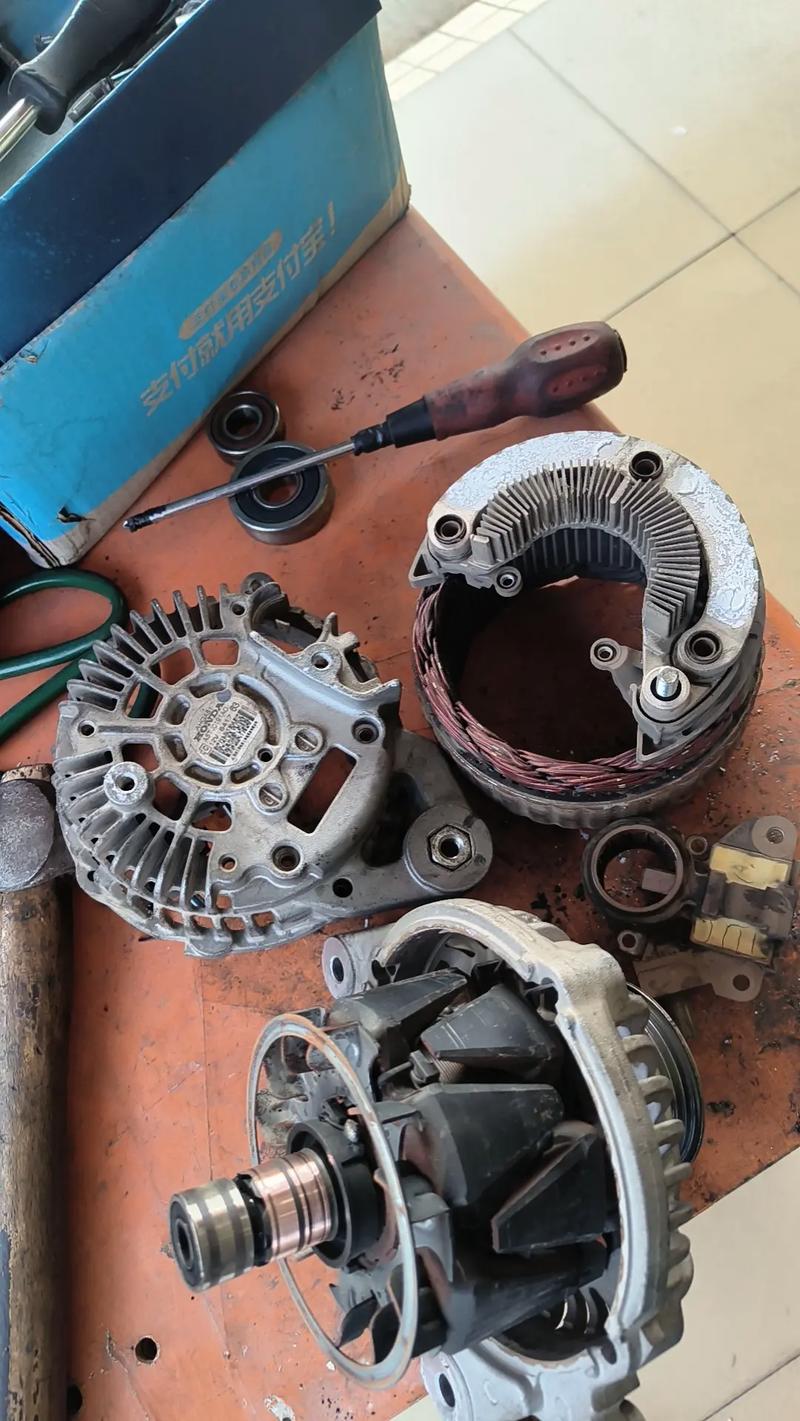

2. 拆解发电机外壳：

   • 发电机通常由前端盖、后端盖和中间的定子（线圈）组成。
   • 记住螺丝的位置和长度,前后端盖的螺丝通常是不同的，不要混用。
   • 小心地将前后端盖分开,注意不要损坏内部的定子线圈和转子，转子通常是与前端盖（带皮带轮的那侧）连在一起的。

内部检查与维修：

检查转子（磁场线圈）

• 外观：检查转子滑环（集电环）是否光滑、有无烧蚀、油污，用砂纸轻轻打磨滑环，确保导电良好。
• 通断测试：用万用表表笔接触两个滑环，测量转子线圈的电阻，正常值通常在 3-6欧姆 之间（具体数值参考维修手册），如果电阻无穷大（断路）或为零（短路），则需要更换转子总成。

检查定子（电枢线圈）

• 外观：检查定子线圈有无漆皮变色、烧焦、破损的地方。
• 通断与绝缘测试：
  • 星形连接：用万用表分别测量三根引线中任意两根之间的电阻，三个读数应该基本相等。
  • 对地绝缘：将万用表调至电阻档（高阻值），一根表笔接定子铁芯（地），另一根表笔分别接三根引线，正常情况下，电阻应为无穷大，如果阻值很小或为零，说明定子线圈对地短路，需要更换定子。

检查整流桥（二极管）

• 外观：检查整流桥有无烧毁、鼓包的痕迹。
• 单向导电性测试：
  • 将万用表调至二极管档。
  • 测量整流桥上每个二极管的正向和反向压降,正向应有0.5-0.7V的压降，反向应显示“OL”或无穷大。
  • 如果任何一个二极管正反向都导通（短路）或都不导通（断路），整流桥损坏，需要更换。

检查电压调节器

• 外观：检查调节器有无烧蚀、水渍。
• 简单测试：调节器通常是一个小黑盒子，集成在发电机内部，如果怀疑它坏了，最直接的方法就是更换一个新的同型号调节器进行测试，用万用表直接测试其好坏比较困难。
• 注意：调节器是与碳刷组件一体的，通常是更换总成。

检查碳刷与弹簧

• 磨损：这是最常见的故障点，碳刷的长度如果低于5-6毫米，就应该更换。
• 弹簧：检查碳刷弹簧的弹力是否足够，如果弹簧疲劳无力，会导致碳刷与滑环接触不良，即使碳刷够长也无法正常工作。
• 更换：更换碳刷时，注意方向和安装位置，确保弹簧能正确地将碳刷压向滑环。

检查轴承

• 转动：用手转动转子（皮带轮），感受是否顺畅、有无异响或卡顿。
• 旷量：上下左右晃动转子，感觉是否有明显的径向旷量。
• 如果轴承损坏,会产生“嗡嗡”的异响，并可能导致转子扫膛，需要更换。

第三部分：组装与测试

1. 清洁与润滑：

   • 用化油器清洗剂和刷子彻底清洁所有部件,特别是定子和转子的油污。
   • 在新的轴承内圈涂抹少量耐高温的润滑脂。

2. 组装：

   • 按照与拆解相反的顺序进行组装。
   • 确保所有部件归位,特别是对齐标记（如果有）。
   • 拧紧螺丝时,按照对角线顺序分几次均匀拧紧，力度适中。

3. 安装回车辆：

   • 将发电机装回原位,拧紧固定螺栓。
   • 连接好所有线束插头,确保牢固。
   • 调整好发电机的皮带松紧度。

4. 最终测试：

   • 重新连接电瓶负极。
   • 启动发动机,用万用表测量电瓶电压，应在13.8V-14.8V之间。
   • 打开大灯、空调等用电设备，观察电压是否稳定，不应有大幅下降。
   • 倾听发电机运转有无异响。

第四部分：更换发电机总成

如果内部损坏严重（如定子、转子损坏），或者您不具备维修条件，最简单直接的方法就是更换一个新的或翻新的发电机总成。

• 选择配件：确保新发电机的型号、尺寸、功率和接口与原车完全匹配。
• 更换步骤：与拆下步骤相反，但要注意新发电机的皮带轮位置可能需要专用工具安装，或者皮带轮是单独拆下的。

总结与建议

• 先易后难：维修时永远从最简单、最可能的原因开始检查，如皮带、线路连接。
• 清洁是关键：发电机内部的油污和灰尘是导致故障的重要原因，彻底清洁能有效延长使用寿命。
• 成套更换：碳刷、轴承、调节器这些易损件，如果发现有问题，最好成套更换，避免短期内再次损坏。
• 寻求专业帮助：如果您对电路不熟悉，或者没有合适的工具，建议将发电机送到专业的汽修店进行维修或更换，他们有专业的设备（如充电机测试台）可以快速准确地判断故障。

希望这份详细的指南能帮助您成功维修农用车发电机！
