农用粉碎机组成部分

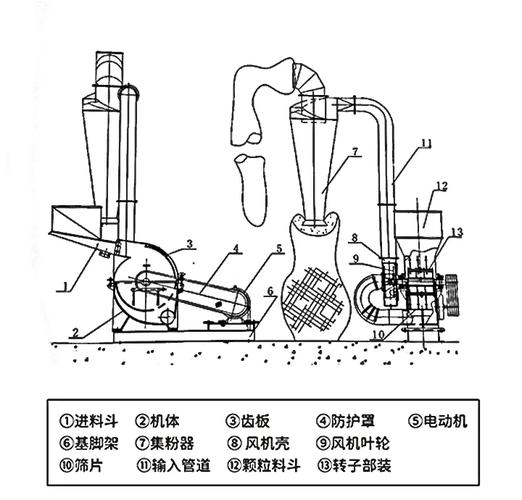

以下是一个典型的锤片式粉碎机（最常见的一种）的详细组成部分及其功能说明：

农用粉碎机主要组成部分

动力系统

这是粉碎机的“心脏”，为整个机器提供运转所需的动力。

• 电机：最常用的动力源，通常是三相异步电动机，根据粉碎机的型号和功率大小，选择不同功率的电机。
• 柴油机：在电力不便的农村地区，常用柴油机作为动力源，特别是大型的移动式粉碎机。
• 皮带轮和皮带：用于将电机的动力传递给主轴，通过调整皮带轮的大小可以改变主轴的转速。

粉碎系统

这是粉碎机的核心工作部分,负责将物料粉碎。

• 转子：粉碎机的高速旋转部件，是其核心。
  • 主轴：转子的中心轴，通常由高强度钢材制成。
  • 锤片：安装在转子上的关键易损件，通常是长方形或菱形的钢片，通过销轴固定在转盘上，当转子高速旋转时，锤片产生巨大的离心力，对物料进行高速冲击、碰撞和剪切，使其破碎，锤片的排列方式、数量和材质直接影响粉碎效果和效率。
  • 销轴：用于固定锤片，当锤片磨损后可以方便地进行更换。
  • 转盘/锤架板：用于固定销轴和锤片，并与主轴连接成一个整体。
• 齿板/筛片：位于粉碎室的内壁上，与锤片配合工作。
  • 齿板：通常由带齿的耐磨钢板制成，安装在粉碎室内壁，物料被锤片打击后，会与齿板发生再次撞击和摩擦，进一步粉碎。
  • 筛片：一个带有许多圆形或长方形筛孔的钢板，粉碎后的物料必须通过筛孔才能出料，筛孔的大小直接决定了出料的粗细度，更换不同孔径的筛片，可以获得不同粒度的成品，筛片也是主要的易损件。

进料系统

负责将待粉碎的物料均匀、连续地送入粉碎室。

• 进料口：一个开口，位于粉碎机上方，用于投入物料。
• 喂料装置：
  • 人工喂料：对于小型粉碎机，直接由人工将物料投入进料口。
  • 自动喂料器：对于中大型粉碎机，通常配备一个带有刮板或螺旋的喂料槽，它可以自动、定量地将物料送入粉碎室，避免人工喂料不均造成的堵塞或效率低下，并能有效防止铁石等硬物进入，起到一定的保护作用。

出料系统

负责将粉碎合格的物料排出机器外。

• 出料口：位于粉碎机下方的开口。
• 风机：安装在转子后方或出料口处，它产生强大的气流，将粉碎后的物料通过管道吹送到指定地点（如料仓、运输车等），这可以实现远距离输送，并且物料在输送过程中能进一步降温。
• 输送管道：连接出料口和目标地点的管道，用于风力输送物料。
• 集料器/沉降室：在一些大型或特定设计的粉碎机上，用于分离气流和物料，使物料沉降下来，而空气排出。

机体与机架

构成粉碎机的“骨架”和外壳，起到支撑、保护和密封的作用。

• 机架：通常由槽钢或角钢焊接而成，是整个机器的基础，用于支撑所有其他部件，并保证其稳定性。
• 粉碎室/机壳：用钢板焊接而成，是容纳转子、锤片和筛片的工作空间，它必须坚固，以承受高速旋转物件的离心力和物料的冲击力，机壳上通常有检修门，方便更换锤片和筛片。

安全与辅助系统

确保机器安全、稳定运行。

• 安全罩：包裹在皮带轮、联轴器等高速旋转部件外，防止操作人员意外接触造成伤害。
• 检修门：设置在机壳上，用于日常维护和更换易损件，检修门通常有可靠的锁紧装置，防止在运行中意外打开。
• 减震装置：如橡胶垫块，安装在机架与地面之间，用于减少机器运行时产生的振动和噪音。
• 底脚：用于将整个机器固定在地面上，防止工作时移动。

农用粉碎机的工作流程是： 动力系统 → 带动转子高速旋转 → 锤片冲击物料 → 物料与齿板、筛片反复撞击摩擦 → 达到粒度要求的物料通过筛孔 → 风机将其吹出 → 完成粉碎和输送。

了解这些组成部分的功能,有助于我们正确地使用、维护和保养粉碎机，提高其工作效率和使用寿命。
