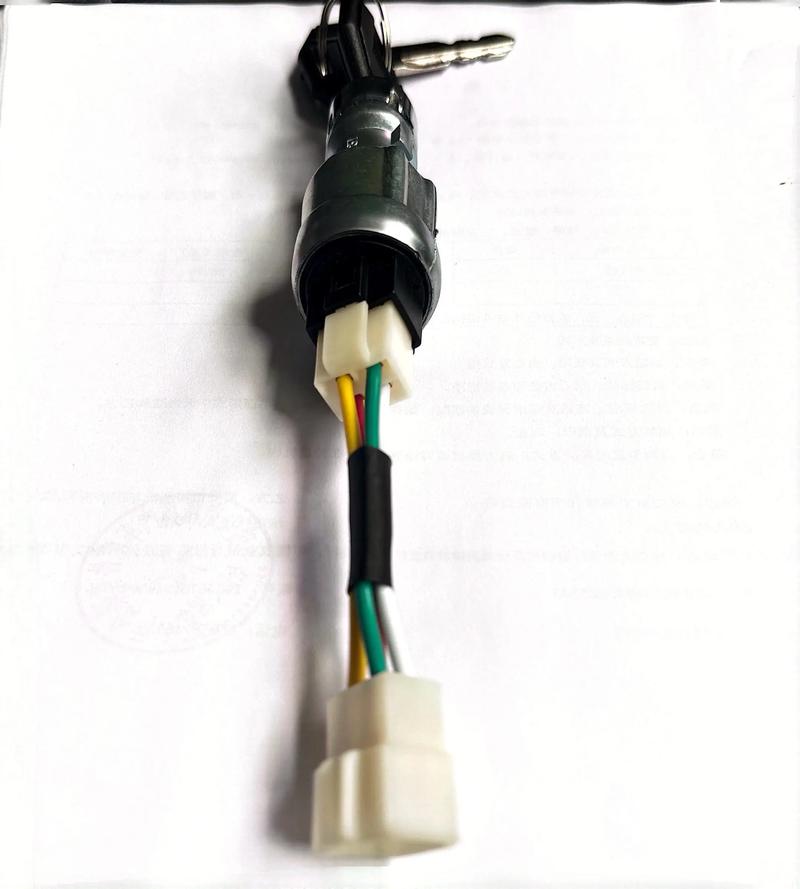

农用点火锁四线接线方法是什么？

99ANYc3cd6 农用机械 2026-02-02 1

下面我将为您详细解释四根线的含义、如何判断,以及标准的接线步骤。

第一步：了解四根线的通用功能

农用点火锁的四根线通常对应着四个基本功能，我们可以用颜色来大致区分，但最可靠的方法是查阅车辆电路图或用万用表测量。

（图片来源网络，侵删）

以下是四根线最常见和通用的功能定义：

B+ (电源输入线 - 常火线)
- 颜色：通常是红色、红色带黑条纹 或黄色。
- 功能：这根线直接连接到车辆的电瓶（蓄电池）正极，无论钥匙是否在ON位置，只要电瓶有电，这根线就一直带电（+12V）,它的作用是为点火锁和后续电路提供总电源。
IG (点火输出线 - 点火信号线)
- 颜色：通常是白色、粉色或蓝色。
- 功能：这根线在钥匙拧到 ON（点火） 或 START（启动） 位置时，会与B+线导通，输出+12V电压，它主要负责给点火系统、喷油器（如果是电喷车）、ECU（电脑）等关键部件供电。
ACC (附件输出线 - 附件信号线)
- 颜色：通常是黑色、棕色或绿色。
- 功能：这根线在钥匙拧到 ACC（附件） 或 ON（点火） 位置时，会与B+线导通，输出+12V电压，它主要负责给非关键附件供电，比如收音机、点烟器、工作灯等，有些简单的农用车上可能没有独立的ACC档,这根线会直接和IG线功能合并。
ST (启动输出线 - 启动信号线)
- 颜色：通常是黄色、蓝色或 黑色带白条纹。
- 功能：这根线只在钥匙拧到 START（启动） 位置时，才会与B+线短暂导通，输出+12V电压，它的唯一作用是去接通启动继电器或电磁开关，从而驱动发动机启动，启动完成后，钥匙松回ON档,这根线立即断电。

第二步：如何判断四根线的功能（最关键的一步）

在没有电路图的情况下，您需要使用 万用表 来准确判断每根线的功能，请确保在操作前,车辆的电瓶是连接好的。

准备工作：

一个万用表，调至 直流电压档（DCV，20V档位）。
点火锁的线束插头。

操作步骤：

找到B+电源线（常火线）
- 将万用表的黑表笔（负极）可靠地接地（夹在车架的金属部分或电瓶的负极桩头上）。
- 用红表笔（正极）依次去接触四根线的金属触点。
- 哪一根线在没有任何操作的情况下，万用表显示稳定的 +12V 左右电压，那它就是B+线（电源输入线）。 记住这根线的颜色。
找到ST、IG、ACC信号线
- 将万用表的黑表笔仍然接地，红表笔接触刚才找到的B+线的触点。
- 将点火钥匙分别插入并拧到不同档位,同时用红表笔去测量另外三根线。
- 测量结果分析：
  - 钥匙拧到ACC档：如果有一根线（假设为A线）显示+12V，那么A线就是ACC线。
  - 钥匙拧到ON档：如果除了A线外，又有一根线（假设为B线）显示+12V，那么B线就是IG线。
  - 钥匙拧到START档：在ON档的基础上，如果又有一根新的线（假设为C线）显示+12V，那么C线就是ST线。
  - 如果在ON档时，A线和B线都带电，说明该车ACC和IG是合并的,或者ACC档位功能不独立。

第三步：标准接线步骤

在判断清楚所有线的功能后，就可以进行接线了，以最常见的拖拉机、收割机为例：

假设您已经判断出：

红色线：B+ (电源输入)
白色线：IG (点火输出)
黑色线：ACC (附件输出)
黄色线：ST (启动输出)

接线图示：

      +---------------------+      +---------------------+
      |                     |      |                     |
      |    车辆电瓶        |      |   点火锁 (钥匙开关)  |
      |                     |      |                     |
      |   正极(+) --------->|----->| B+ (红色)           |
      |                     |      |                     |
      |   负极(-) 接地       |      | IG (白色) ---------->----> 点火系统/ECU
      |                     |      |                     |
      |                     |      | ACC (黑色) -------->----> 收音机/工作灯
      |                     |      |                     |
      |                     |      | ST (黄色) ---------->----> 启动继电器
      +---------------------+      +---------------------+

具体接线方法：

B+线（红色）：将这根线连接到车辆保险盒上标有“BAT”或“BATT”的接线柱，或者直接从电瓶正极引一根粗线过来，确保连接牢固可靠,这是整车的总电源。
IG线（白色）：将这根线连接到车辆的点火线圈正极、发电机励磁线圈（如果有的话）、以及ECU（发动机电脑）的电源输入端，在一些简单的车上,它可能直接连接到点火开关的输出端。
ACC线（黑色）：将这根线连接到您需要供电的附件上，比如收音机、点烟器、前灯/工作灯的开关等，如果您的车上没有这些附件，或者不需要ACC独立供电，可以不接这根线,或者将它与IG线并联。
ST线（黄色）：这根线绝对不能直接连接到启动电机上，因为启动电流非常大，会烧毁点火锁的触点，正确的做法是连接到启动继电器的控制线圈上。
- 找到车辆上的启动继电器（通常是一个方形的黑色塑料盒子，有多个接线柱）。
- 将ST线连接到继电器上标有“S”或“IGN”的接线柱上。
- 继电器的另一个主接线柱（通常是“B”或“+”）会连接到电瓶正极，而输出端（“M”）则会连接到启动电机。
