农用车的发电机怎么接

核心原则：安全第一！

在开始任何操作之前,请务必牢记以下几点：

1. 断开电瓶负极：这是最重要的一步！拔下或断开车辆电瓶的负极（通常是黑色）电缆，可以有效防止短路，避免损坏新的发电机、电瓶或车辆线路，并保护你的人身安全。
2. 断开所有电源：确保车辆的总电源开关处于关闭状态。
3. 使用绝缘工具：最好使用带有绝缘手柄的工具，以防意外触电。
4. 佩戴护目镜：在操作过程中，佩戴护目镜可以防止螺丝等小部件掉入眼睛。

第一步：准备工作与工具

在开始之前,请准备好以下工具和物品：

• 新发电机：确保型号与您的农用车匹配。
• 基本工具套件：包括套筒扳手、活动扳手、螺丝刀（十字和一字）、钳子。
• 万用表：用于测试电压和线路通断，非常实用。
• 电线接头：如果需要延长或修复线路，准备好合适的接线端子（如叉形、环形接头）和压线钳。
• 电工胶带：用于包裹裸露的线头。
• 清洁剂：用于清洁发电机和电瓶接线柱。

第二步：拆卸旧发电机

这一步的目的是让你熟悉线路走向,并为新发电机腾出空间。

1. 断开电瓶负极：如前所述，这是首要步骤。
2. 拆卸皮带：找到驱动发电机的皮带（通常也叫“风扇皮带”或“发电机皮带”），你需要松开发电机调节臂上的固定螺丝，将发电机向内移动，使皮带松弛，然后取下皮带，有些车辆可能需要松开发电机底座固定螺丝。
3. 断开所有电气连接：
   • 主输出线（B+端子）：这是最粗的一根线，通常连接在发电机后部一个标记为 "B+"、"BAT" 或 "正极" 的接线柱上，它通常用一个大的螺母固定，用扳手拧下即可。
   • 插接式连接器：发电机上通常会有一个或多个塑料插头，连接着励磁线、指示灯线等，直接拔下这些插头即可，如果插头很紧，可以轻轻晃动或用小螺丝刀撬开卡扣。
4. 拆卸发电机固定支架：拧下将发电机固定在发动机上的所有螺丝或螺栓。
5. 取下旧发电机：小心地将发电机从发动机舱中取出。

第三步：识别发电机上的关键接线端子

农用车的发电机通常有以下几种接线端子,但并非所有发电机都有，最常见的有三种：

1. B+ (或 BAT, 正极)：

   • 功能：这是主输出端子，负责将发电机产生的电流直接输送给电瓶和车辆的用电设备，它连接着最粗的红色电缆。
   • 识别：通常是发电机上最大、最粗的接线柱，上面有一个大的螺母。

2. D+ (或 IG, 励磁, 激励)：


   （图片来源网络，侵删）
   • 功能：这是“励磁”或“指示”线，它的作用有两个：
     • 启动励磁：在发电机转速很低时（如刚启动），为发电机的磁场提供一个初始的微小电流，帮助发电机开始发电。
     • 充电指示：这根线通常会连接到驾驶室里的充电指示灯，当发电机正常工作时，指示灯熄灭；如果发电机不发电，指示灯就会亮起，提醒驾驶员。
   • 识别：通常是一个较小的接线柱，可能带有字母 "D+" 或 "IG"，它连接着一根较细的线，通常是白色、蓝色或其他颜色。

3. E (或搭铁, 负极)：

   • 功能：接地端子，为发电机电流回路提供通路回到电瓶负极，在大多数情况下，发电机的外壳通过其固定支架与发动机缸体（即车架）是连通的，所以不需要单独连接这根线，但有些发电机会设计一个专门的E端子，用于确保接地良好。
   • 识别：通常是一个小的金属片或螺母。

第四步：安装并连接新发电机

1. 安装新发电机：将新发电机放入旧发电机的位置，并暂时拧上固定螺丝，不要拧紧，以便后续调整皮带。

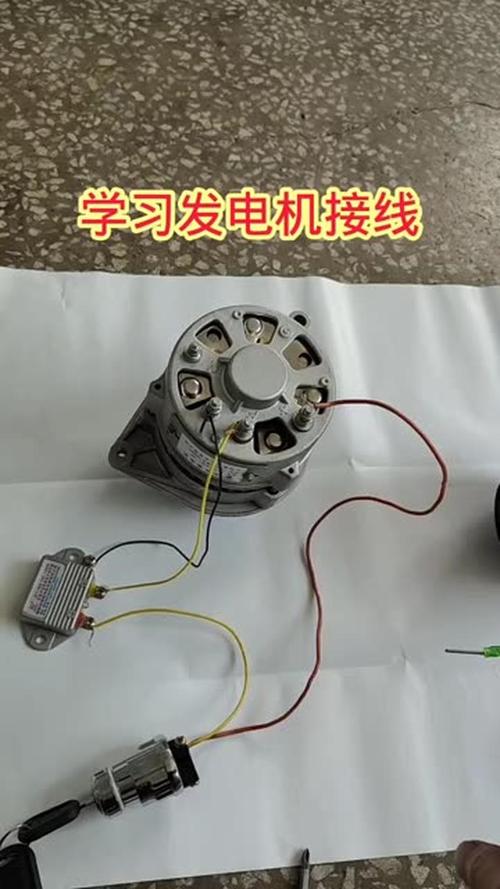

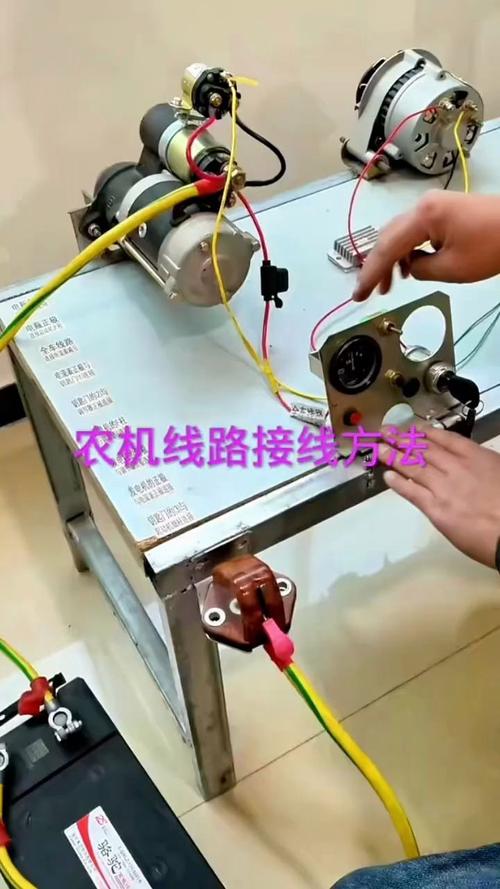

2. 连接电气线路：按照之前拆下的线路，一一对应地连接到新发电机上。
   • 连接B+端子：将最粗的主输出线（通常是红色或带有红色绝缘层）连接到B+接线柱上，并用螺母拧紧，确保接触良好，没有松动。
   • 连接D+端子：将那根较细的线（可能是白色、蓝色等）连接到D+（或IG）接线柱上，如果这根线连接着一个插头，就直接插上。
   • E端子：如果新发电机有E端子，并且你的旧发电机也有这根线，就接上，如果没有，可以忽略，因为它通过支架已经接地了。
3. 安装皮带：调整发电机的位置，使皮带张紧度合适，然后拧紧发电机固定螺丝和调节臂螺丝，皮带的松紧度以用手指在皮带中段按压时，有约10-15毫米的挠度为宜。
4. 再次检查：确保所有电线都连接牢固，没有与旋转部件（如皮带、风扇）接触。

第五步：测试

在重新连接电瓶负极之前,进行一次简单的检查。

1. 检查线路：目视检查所有接线是否正确、牢固。
2. 连接电瓶负极：将电瓶负极电缆重新接好并拧紧。

进行充电测试：

1. 启动发动机：启动农用车的发动机，并让它怠速运转。
2. 观察充电指示灯：如果车辆有充电指示灯，此时应该已经熄灭，如果灯还亮着，说明D+线路可能有问题，或者发电机本身有故障。
3. 测量电压：
   • 方法：将万用表调至直流电压档（20V量程）。
   • 测量：将万用表的黑表笔接触电瓶的负极，红表笔接触电瓶的正极。
   • 结果判断：
     • 怠速时：电压应该在 8V - 14.5V 之间，这表明发电机正在给电瓶充电。
     • 提高转速：稍微提高发动机转速（比如到2000转/分钟），电压应该会略有上升，但仍应保持在14.5V以下，如果电压过高（超过15V），说明调节器可能损坏，会损坏电瓶；如果电压过低（低于13V）或与怠速时相同，说明发电机没有工作。
4. 测试用电设备：打开大灯、喇叭等用电设备，再次测量电压，电压可能会有轻微下降，但不应低于13.5V，否则说明发电机的输出功率不足。

常见问题与解决方法

• 问题1：发电机不发电，充电指示灯不亮。

  • 可能原因：B+或D+线路断路、保险丝熔断、插头接触不良。
  • 解决方法：检查从发电机到电瓶和到点火开关的线路是否通顺，检查保险丝。

• 问题2：发电机发电量过高（电压超过15V）。

  • 可能原因：发电机内置的电压调节器损坏。
  • 解决方法：更换整个发电机（调节器通常集成在发电机内部）。

• 问题3：发电机异响。

  • 可能原因：轴承损坏、皮带过松或过紧、转子与定子摩擦。
  • 解决方法：调整皮带张紧度，如果仍有异响，可能是发电机内部机械故障，需要更换。

• 问题4：D+线找不到在哪里接。

  • 解决方法：这根线通常来自钥匙开关的ACC档或ON档，你可以打开钥匙开关，用万用表的电压档测量这根线，应该有12V电，如果找不到，可以参考车辆维修手册或咨询有经验的师傅。

农用车发电机接线可以总结为四个核心步骤：

1. 断电：断开电瓶负极。
2. 拆旧：拆下皮带和所有电线。
3. 装新：装上新发电机，接上B+（主电源）、D+（励磁/指示）线。
4. 测试：启动发动机，用万用表测量电压，确认在13.8V-14.5V之间。

如果您对电路不熟悉,或者操作过程中遇到困难，最安全、最可靠的方法是咨询专业的汽车电工或维修师傅，他们有专业的工具和丰富的经验，可以快速准确地解决问题。
