农用车发电机工作原理图解是什么？

核心概念：农用车发电机是什么？

农用车发电机（也称为交流发电机，Alternator）是农用车电气系统的“心脏”，它的主要作用是：

1. 为全车用电设备供电：在发动机运转时，为车灯、喇叭、点火系统、仪表盘、空调等所有电子设备提供电力。
2. 为蓄电池充电：这是它最重要的功能，在发动机工作时，发电机持续向蓄电池充电，为下一次启动储存能量，并补充车辆使用过程中消耗的电量。

它就是一台“机械能 → 电能”的转换机器，利用发动机通过皮带传来的动力来发电。

发电机工作原理图解

为了理解发电机如何工作,我们可以将其想象成一个“电磁感应”的装置，其核心原理是：当导线在磁场中做切割磁感线运动时，导线中就会产生电流。

下面是一个简化的工作原理图,并配有说明：

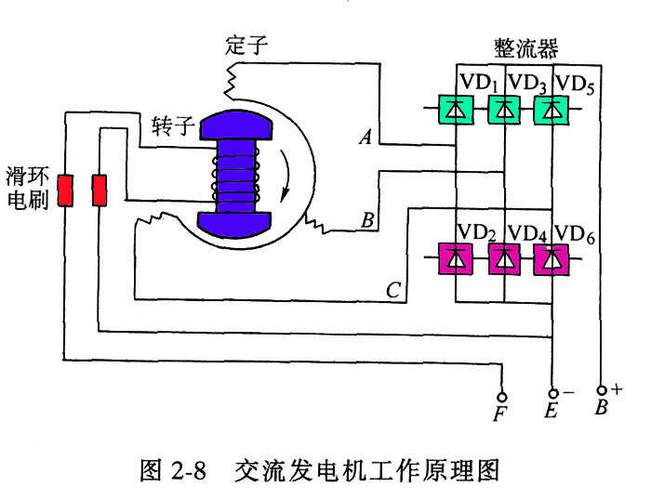

工作流程分解：

1. 动力输入

   • 发动机通过一根V型皮带带动发电机的转子高速旋转，皮带的松紧度由张紧轮调节。

2. 产生旋转磁场


   （图片来源网络，侵删）
   • 转子是发电机的旋转部分,它内部有电磁铁（称为励磁线圈或磁场线圈）。
   • 电流通过电刷和滑环进入励磁线圈,使其产生一个强大的N极和S极。
   • 当转子旋转时,这个N-S磁极也随之一起旋转，形成了一个旋转的磁场。

3. 产生三相交流电

   • 定子是发电机的静止部分,由许多绕好的线圈（称为定子绕组）组成，通常呈星形或三角形连接。
   • 当转子的旋转磁场“扫过”静止的定子线圈时，根据电磁感应原理，定子线圈中就会感应出交流电。
   • 因为定子有三组线圈,所以产生的是三相交流电，这种电流比单相电更平稳、效率更高。

4. 整流（AC → DC）

   • 车辆的蓄电池和所有用电设备都需要直流电，但发电机产生的是交流电，必须进行转换。
   • 发电机内部集成了一个整流器，它由六个二极管组成（称为全波桥式整流电路）。
   • 整流器的作用就是将三相交流电“削去”负半周，只保留正半周，从而将交流电转换成脉动的直流电。

5. 电压调节

   • 发电机转速会随着发动机转速变化而改变（比如怠速时转速低，高速行驶时转速高），如果转速升高，输出电压也会随之升高，这会烧毁车灯和蓄电池。
   • 为了解决这个问题,发电机内部有一个电压调节器。
   • 电压调节器的作用像一个“智能开关”，它实时监测输出电压，当电压超过预设值（通常是13.8V - 14.8V）时，它会自动减小或切断流向转子励磁线圈的电流，从而减弱磁场，降低输出电压，当电压过低时，它又会恢复供电，增强磁场，保证电压稳定。

6. 输出


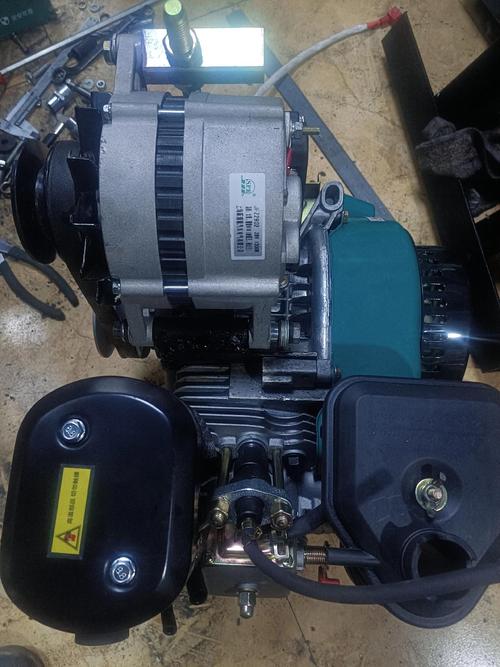

   （图片来源网络，侵删）
   • 经过整流和稳压后的稳定直流电，从发电机的B+（电瓶）端子输出，分为两路：
     • 一路直接为全车用电设备供电。
     • 另一路流向蓄电池,为其充电。

发电机结构分解图

一张清晰的结构图可以帮助你了解各个部件的位置和功能：

主要部件说明：

农用车发电机实际工作流程（启动到运行）

1. 启动前：钥匙开关处于关闭状态，发电机不工作，全车用电设备由蓄电池供电。
2. 启动时：将钥匙开关拧到“ON”位置（但不启动发动机），此时仪表盘上的“电池指示灯”（一个电瓶符号）会亮起，这个指示灯的一端接电源，另一端接发电机的“L”或“D+”端子（励磁端子），因为此时发电机不发电，两端有电位差，所以灯亮。
3. 发动机启动后：
   • 发动机通过皮带带动发电机转子开始旋转。
   • 由于“电池指示灯”电路的存在，有一股微弱的电流（称为“他励”）通过指示灯进入发电机的励磁线圈，使其产生磁场。
   • 发电机开始发电,输出电压逐渐升高，当电压高于蓄电池电压时（通常达到12.6V以上），指示灯两端的电位差消失，指示灯熄灭，这表示发电机开始正常工作并为蓄电池充电。
   • 发电机的电压调节器开始工作,自动调节输出电压，维持在稳定值。

常见故障与简单判断

希望这份详细的图文解析能帮助您全面了解农用车发电机的工作原理！
