交流发电机和直流发电机，目前绝大多数新款农用车都采用交流发电机（带整流器），因为它输出更稳定、效率更高，老式车辆可能还在使用直流发电机。
下面我将分别介绍这两种发电机的接线方式。
交流发电机 接线图（最常见）
交流发电机本身输出的是三相交流电,但车上需要的是直流电，发电机内部或外部会集成一个硅整流器，将交流电转换成直流电，这种发电机通常被称为“硅整流发电机”或“交流发电机”。

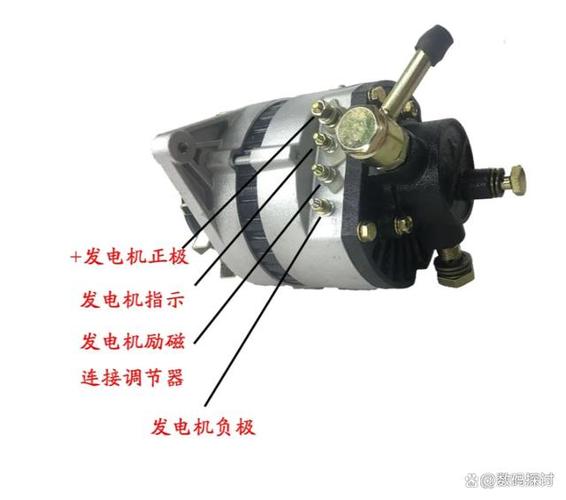

典型交流发电机外观和接线柱
一个典型的农用车交流发电机通常有3个或4个接线柱,名称和功能如下：
- B+ (或 A+, +, 电枢): 正极输出端，这是发电机的主要输出端，通过粗电缆直接连接到电瓶的正极。注意：发电机不工作时，B+端是断开的，只有发动机运转、发电机发电时，B+端内部才会通过二极管与发电机绕组接通。
- D+ (或 F, W, 激磁/充电指示): 激磁/充电指示端，这个接线柱有两个主要功能：
- 初始激磁: 当钥匙开关打开，但发动机未启动时，D+端会给发电机提供一个很小的初始电流（激磁电流），让发电机开始发电。
- 充电指示: D+端的电压可以反映发电机是否在正常充电，这个端子通常会连接到仪表盘上的充电指示灯（一个红色的二极管灯泡）。
- N (或 W, 中性点): 中性点输出端，这个端子从三相绕组的星形中性点引出，其电压是B+端电压的一半，它通常不直接给电瓶充电，而是用来驱动继电器，或者在一些简单的电路中，直接连接到充电指示灯的另一端，作为充电指示的信号源。
- E (或 -, 搭铁): 接地端，如果发电机的外壳是金属的，并且通过支架与发动机缸体（负极）紧密接触，那么E端可以省略，直接利用外壳搭铁，但如果发电机是塑料外壳或接触不良，就需要单独接线。
农用车中最常见的配置是 3 个接线柱：B+, D+, N。
标准交流发电机接线图（带充电指示灯）
这是最完整和最标准的接线方式,适用于大多数农用车。
接线步骤说明：
- B+ 到电瓶: 从发电机的 B+ 接线柱，用一根截面积足够大的红色电缆（通常为6平方毫米以上），直接连接到电瓶的正极。这是主充电回路，必须保证连接牢固、接触良好。
- D+ 到钥匙开关和充电指示灯:
- 从发电机的 D+ 接线柱，引出一根线（通常是黑色或蓝色），连接到钥匙开关的“IG”或“ON”档（点火档）。
- 从这根线上再分出一根线,连接到仪表盘上的充电指示灯（通常是红色的）。
- 充电指示灯的另一端,连接到钥匙开关的“BAT”或“ACC”档（即电瓶供电端）。
- N 到继电器（可选，但推荐）:
- 从发电机的 N 接线柱，引出一根线，连接到一个充电继电器的控制线圈上。
- 继电器的另一组常开触点一端接电瓶正极,另一端连接到钥匙开关的“B”或“BAT”档。
- 这个继电器的作用是：只有当发电机转速达到一定值、开始正常发电时（N端有电压），继电器才吸合，将钥匙开关的电源接通，这样可以防止发动机未启动时，电瓶电流通过钥匙开关和D+端进入发电机，造成不必要的放电。
- 接地:
确保发电机的外壳通过其安装支架与发动机缸体（金属部分）可靠接触，发动机缸体通过电瓶负极搭铁，形成完整的回路，如果接触点有锈蚀，需要打磨干净。
工作原理简述：
- 钥匙开关ON，发动机未启动: 电流从电瓶正极 → 钥匙开关 → 充电指示灯 → 发电机D+端，此时发电机还未发电，D+端电压很低，不足以点亮指示灯，或者灯会微亮（取决于车型设计），这个微弱的电流给发电机提供了初始磁场。
- 发动机启动，发电机开始发电: 发电机正常工作后，D+端电压升高到与电瓶电压相近（约13.5V-14.5V），充电指示灯两端电压相等，灯熄灭，表示充电正常，N端也输出电压，驱动继电器吸合，确保钥匙开关有电。
- 发电机故障或转速过低: 发电机无法正常发电，D+端电压很低，充电指示灯因两端存在电压差而点亮，提醒驾驶员充电系统有问题。
直流发电机 接线图（老式车辆）
老式的农用车（如一些东方红拖拉机、手扶拖拉机）可能还在使用直流发电机，它的结构和原理比交流发电机简单。
直流发电机外观和接线柱
直流发电机通常只有两个接线柱：电枢 和 磁场。
- A (电枢): 正极输出端，通过粗电缆连接到电瓶正极和电流表。
- F (磁场): 磁场绕组端，通过调节器连接到电瓶负极。

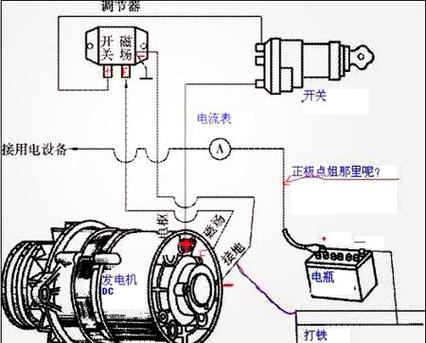

直流发电机接线图（带调节器）
直流发电机必须配合调节器使用，调节器包含三个部分：节压器、节流器 和 断流器，以控制输出电压和电流的稳定。
接线步骤说明：
- A (电枢) 端:
- 用一根粗电缆连接到电流表的“+”端。
- 电流表的“-”端连接到电瓶的正极。
- F (磁场) 端:
- 从发电机的 F 接线柱，连接到调节器的“磁场”或“F”接线柱。
- 调节器的“电枢”或“BAT”接线柱，连接到电流表的“+”端（即发电机的A端）。
- 调节器的“电池”或“B”接线柱，连接到电瓶的正极。
- 调节器的“搭铁”或“E”接线柱，连接到车架/发动机的金属部分（搭铁）。
- 接地:
发电机的外壳通过安装支架可靠搭铁。
工作原理简述： 调节器的作用是自动调节发电机的输出，当电压过高时，节压器会减少通过磁场绕组的电流，降低输出电压；当电流过大时，节流器会介入；当发电机停止发电时，断流器会断开电路，防止电瓶电流倒流烧坏发电机。
常见问题排查
-
不发电:
- 检查 B+ 端到电瓶的连接线是否松动、断开或腐蚀。
- 检查 皮带 是否过松、打滑或断裂。
- 检查 保险丝 是否熔断。
- 检查 调节器（如果是直流发电机）是否损坏。
- 检查发电机内部 二极管 或 定子/转子 是否烧毁。
-
充电指示灯常亮:
- 发动机启动后灯常亮: 表明发电机没有正常发电，按“不发电”的步骤排查。
- 钥匙开关ON，发动机未启动时灯不亮: 可能是充电指示灯本身损坏，或从D+到指示灯的线路断路。
-
充电指示灯闪烁或时亮时灭:
- 通常是 D+ 端的连接线接触不良，检查D+接线柱、相关插头和线路是否有松动、氧化。
重要安全提示
- 断开电瓶负极: 在进行任何接线操作前，务必先断开电瓶的负极接线，以防短路。
- 使用正确规格的线缆: B+端必须使用能承受大电流的粗线缆，否则会因过热而熔化，引发火灾。
- 检查极性: 绝对不能接反正负极，否则会瞬间烧毁发电机和调节器。
- 专业维修: 如果对电路不熟悉，或者问题复杂，请务必寻求专业电工或维修师傅的帮助。
希望这份详细的图文说明能帮助您解决农用车发电机的接线问题！
