农用车无刷发电机接线图如何正确连接？

核心部件简介

在看接线图前,先了解几个关键部件，这有助于理解电路原理：

1. 发电机：核心部件，负责产生电能。
2. 调节器：通常与发电机集成在一起，作用是自动调节发电机的输出电压，使其稳定在14V（或28V）左右，防止电压过高烧坏电器或过低导致电瓶亏电。
3. 电瓶（蓄电池）：接收并储存发电机发出的电能，同时为车辆的启动和用电设备提供电力，它是整个电路的“心脏”。
4. 点火开关/电源开关：控制整个电路的通断。
5. 电流表/电压表：指示充电状态（可选，很多农用车用指示灯代替）。
6. 用电设备：包括车灯、启动马达、喇叭、GPS等所有用电器。

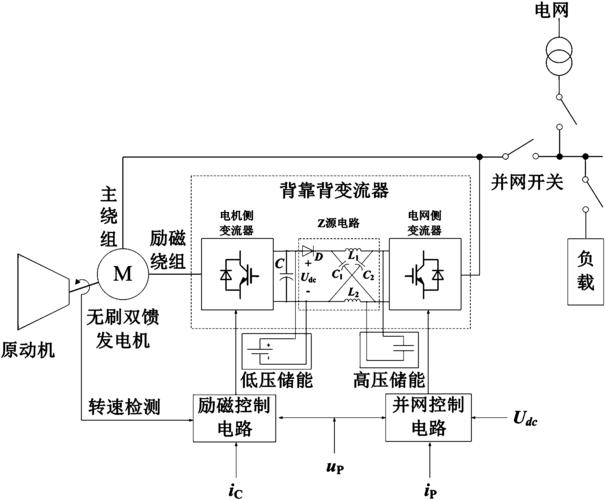

通用接线图原理图

无刷发电机的外部接线通常只有3到4根线,非常清晰，下面是最常见的几种接线方式。

最典型的三线制接线图（最常见）

这种接线方式适用于绝大多数12V系统的农用车,如拖拉机、收割机等。

接线图详解：

1. B+ (或 A+, S+, BAT) 端子

   • 名称：电枢输出端 / 正极输出端。
   • 功能：这是发电机的“动力输出”端，它将发电机产生的稳定直流电输送出去。
   • 接线方法：必须直接连接到电瓶的正极，从这里引出一根线到电流表或电压表的“+”端（如果车辆装有），以及点火开关的“IG”或“ACC”档，为调节器提供检测电压的信号。注意：为了减少线路压降和保证充电效率，B+到电瓶的线径要足够粗，并且连接要牢固。

2. D+ (或 F, L, IG, S) 端子


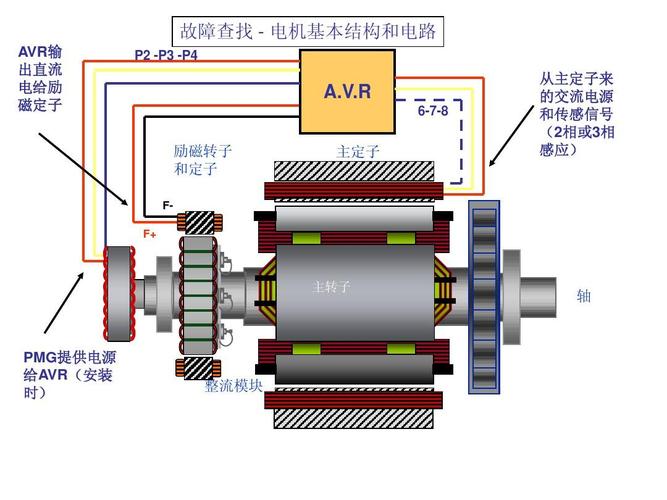

   （图片来源网络，侵删）
   • 名称：励磁控制端 / 磁场端 / 点火端。
   • 功能：这是发电机的“开关”和“油门”，当点火开关打开时，此端子得电，发电机开始进行“自励”（初始励磁），发电机转速升高后，电压建立，调节器开始工作，进入“他励”状态，稳定输出电压。
   • 接线方法：连接到点火开关的“ON”或“IG”档，当钥匙拧到ON档，D+端子得电，发电机被“唤醒”，开始工作。

3. E- (或 E, GND) 端子

   • 名称：接地端 / 负极。
   • 功能：构成整个电路的回路，是电流的返回路径。
   • 接线方法：必须牢固地连接到车架或发动机的金属部分（即搭铁），车架本身就是连接到电瓶负极的，同样，为了确保良好接地，此处连接点应清洁、无油漆、无锈蚀。

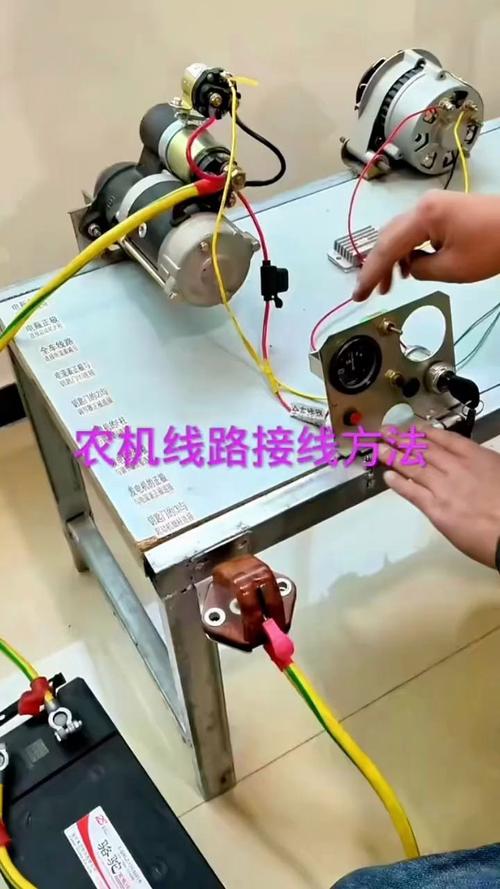

接线步骤（以典型三线制为例）

安全第一！在操作前，务必断开电瓶的负极电缆！

1. 确认线缆：准备好三根不同颜色的线，
   • B+：红色或黑色（粗线）
   • D+：白色或蓝色（细线）
   • E-：棕色或黑色（细线）
2. 连接接地线 (E-)：将E-线缆的一端接到发电机外壳的E-端子上，另一端用砂纸打磨干净后，牢固地拧在发动机缸体或车架的金属螺栓上，确保接触良好。
3. 连接电瓶输出线 (B+)：将B+线缆的一端接到发电机的B+端子上，另一端连接到电瓶的正极桩头，如果车辆有电流表，此线缆应先经过电流表的“+”端，再连接到电瓶正极。
4. 连接励磁控制线 (D+)：将D+线缆的一端接到发电机的D+端子上，另一端连接到点火开关的输出端，你可以参考车辆原有的线路图，或者用万用表测量，在钥匙拧到ON档时有12V电压的线就是D+线。
5. 检查与测试：
   • 确保所有连接都牢固可靠。
   • 重新连接电瓶负极。
   • 启动发动机,怠速运转。
   • 观察电流表或电压表：电压应显示在13.8V - 14.5V之间，电流表应指向充电方向（“+”或“C”）。
   • 如果只有充电指示灯,灯应在启动后熄灭，如果灯一直亮，说明发电机未正常工作。

常见故障与排查

重要提示

• 型号差异：虽然原理相通，但不同品牌、型号的发电机，其端子标记可能略有不同（有的用F代替D+）。最可靠的方法是查阅您所发电机的具体说明书，如果没有，可以观察接线柱的粗细来辅助判断：最粗的那个是B+，最细的那个通常是D+，中等粗细的可能是E-或传感器信号。
• 安全操作：务必在断开电负极的情况下进行接线，防止短路。
• 线径要求：B+线（火线）必须使用足够截面积的线，否则会导致线路发热、压降过大，严重影响充电效果。
• 可靠接地：不良的接地是导致许多电器故障的“隐形杀手”，请务必保证E-端子的接地绝对可靠。

希望这份详细的指南能帮助您顺利完成农用车无刷发电机的接线工作！
