554农用车档位图怎么看？

“554”是农用车领域一个非常经典和通用的档位配置代号，它代表了5个前进档、1个倒档、4个档位选择模式，这种设计旨在提供强大的牵引力和在不同路况下的多种速度选择。

“554”的含义解析

• 5: 5个 前进档。
• 5: 5个 副变速档位（通常由高低档和爬行档组成）。
• 4: 4个 主变速档位（通常由高低档和快慢档组成）。

这种多档位组合通常通过两个档杆来实现操作：一个主变速杆，一个副变速杆（也称为“副箱”或“范围选择杆”）。

典型的554档位布局图

下面是一个常见的554农用车档位图,这代表了大多数此类车辆的设计逻辑。

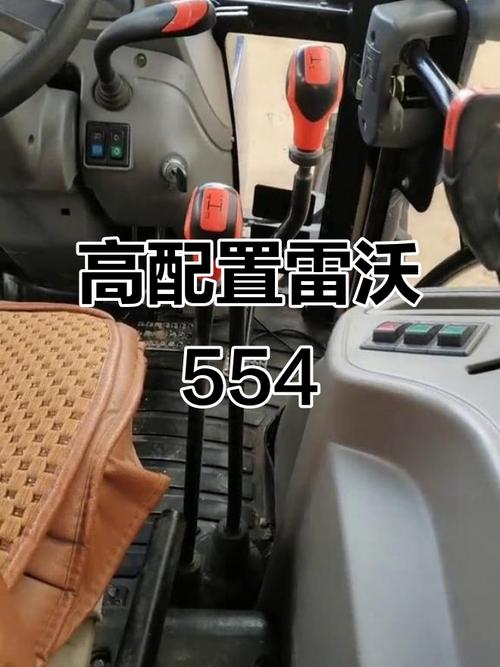

档位杆说明

1. 副变速杆 (范围选择杆 - Range Selector)

   • 位置: 通常位于主驾驶座右侧，是一个横向移动的拨杆。
   • 功能: 选择车辆的速度范围和牵引力，这是决定你用“劲”还是用“速度”的关键。
   • 档位:
     • L (Low / 低速档): 提供最大牵引力，用于重载、爬陡坡、深耕土地等需要大扭矩的工况，速度最慢。
     • M (Medium / 中速档): 牵引力和速度介于高低档之间，适用于一般农田作业、运输。
     • H (High / 高速档): 提供最高行驶速度，适用于空车行驶在良好路面上的长途运输。

2. 主变速杆 (主箱档位杆 - Main Gear Selector)

   • 位置: 通常位于副变速杆旁边或驾驶员座椅正前方，是一个纵向移动的拨杆。
   • 功能: 选择具体的档位，实现档位的增减。
   • 档位:
     • 1, 2, 3, 4, 5: 5个前进档，数字越大，档位越高，车速越快，但牵引力越小。
     • R (Reverse / 倒档): 用于车辆倒车。

档位组合与操作方法

554的精髓在于两个档杆的组合使用，总共有 3 (副变速) × 5 (主变速) = 15个前进档，加上倒档，共有16个档位。

操作步骤 (以挂1档前进为例)

1. 踩下离合器: 将离合器踏板踩到底，切断发动机动力。
2. 选择副变速档位: 将副变速杆推入 L (低速档) 位置，这是起步和重载作业的常用选择。
3. 选择主变速档位: 将主变速杆推入 1档 位置。
4. 缓慢松开离合器: 同时轻踩油门，车辆即可平稳起步。

所有档位组合速查表

档位选择技巧与注意事项

1. 低速重载用L档：进行耕、耙、播等重负荷作业时，务必使用 L档，以保证有足够的牵引力，防止发动机憋火和变速箱损坏。
2. 高速空载用H档：在空车行驶在柏油路或水泥路上时，使用 H档 可以获得最高的燃油经济性和行驶速度。
3. 中速通用用M档：M档是最常用的档位范围，适用于大多数田间作业和一般路况的运输。
4. 逐级换档：无论是加档还是减档，都应逐级进行，不要越级换档，以保护变速箱。
5. 必须踩离合：在任何时候换档，都必须将离合器踩到底，确保齿轮完全分离，避免打齿损坏变速箱。
6. 倒车档: 倒车时，同样要先选择副变速范围（L最慢，H最快），再挂入R档，倒车时务必注意安全，观察周围环境。
7. 车辆差异: 不同品牌（如时风、五征、东方红等）的554农用车，其档位布局和手感可能略有不同，最准确的信息请参考您车辆的用户手册。

554农用车的档位系统虽然看起来复杂,但逻辑清晰，记住核心：

• 副变速杆管“范围” (L/M/H)：决定你是用“力气”还是用“速度”。
• 主变速杆管“档位” (1-5/R)：在选定的范围内，选择具体的速度。

熟练掌握这两个档杆的配合,您就能让这台“铁牛”在各种农活和路况下都发挥出最佳性能。
