农用车吊机图有哪些类型和参数？

由于我无法直接生成图片，我将为您详细描述农用车吊机的结构、工作原理、常见类型以及选购要点，并为您提供一些关键词,方便您在网上搜索到清晰的图片和视频。

农用车吊机的核心结构（看图重点）

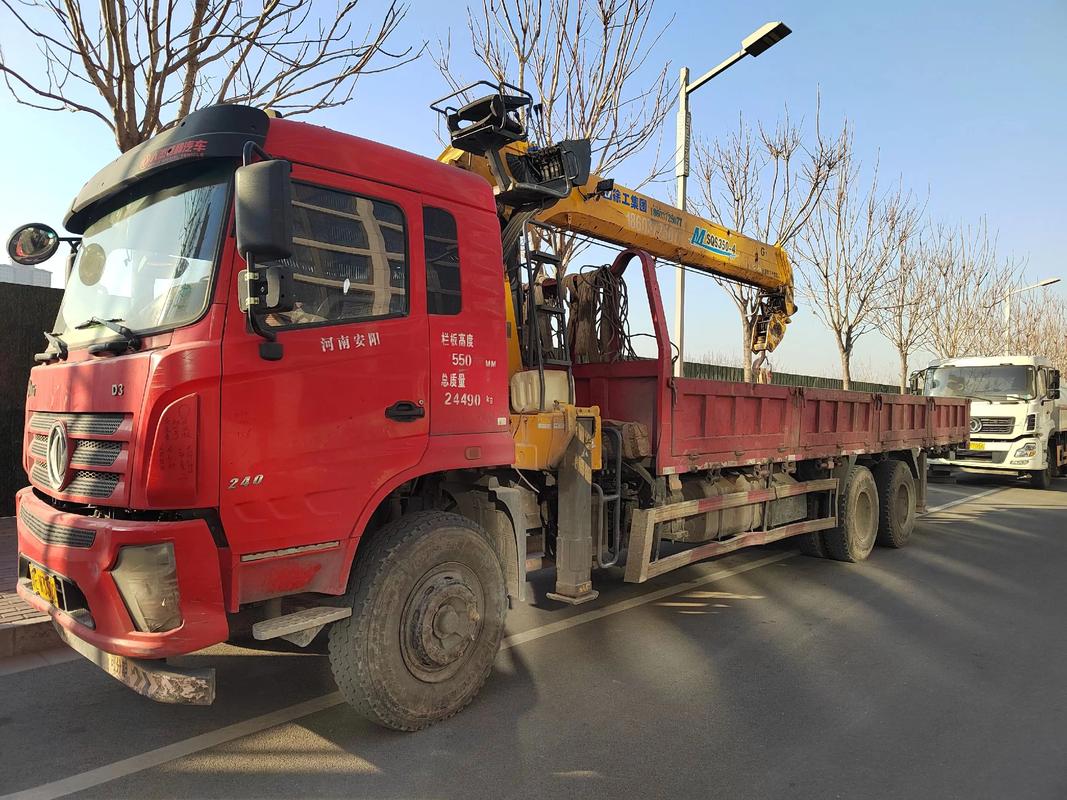

一张典型的农用车吊机图片,您会看到以下几个关键部分：

1. 底盘车辆

   这是整个吊机的基础，通常使用农用车底盘（如东风、福田、江淮等品牌）或轻卡底盘,驾驶室和载货箱是它的主体。

2. 起重臂

   • 这是吊机最显眼的部分,用于吊起和移动重物。
   • 主臂: 主起重臂，是主要的受力臂,长度通常在6米到20米不等。
   • 副臂/伸缩臂: 很多吊机是伸缩式的，可以通过液压油缸伸出或缩回，改变臂长，从而改变工作半径和起升高度,这是现代随车吊最常见的类型。

3. 转台


   （图片来源网络，侵删）
   • 位于底盘和起重臂之间，是一个可以360度全回转的平台，它连接着底盘和起重臂，是整个吊机的“脖子”,让吊臂可以向任意方向工作。

4. 卷扬系统

   • 这是吊机的“肌肉”,负责收放钢丝绳。
   • 卷扬机: 由马达和减速机组成,提供动力。
   • 钢丝绳: 绕在卷筒上,通过滑轮组连接吊钩。
   • 吊钩: 用于钩挂重物。

5. 液压系统

   • 这是吊机的“神经和血管”,为所有动作提供动力。
   • 油泵: 通常由车辆发动机取力驱动,将机械能转化为液压能。
   • 油缸: 驱动起重臂的伸缩、变幅（改变臂的角度）以及支腿的伸缩。
   • 操作阀: 位于驾驶室或支腿旁，由司机操作,控制各个油缸和马达的动作。

6. 支腿

   • 这是吊机的“腿”，非常关键！工作时，支腿会向两侧和下方伸出，支撑起整个车身，将重量从车轮转移到地面，保证吊机作业时的稳定性和安全性，常见的有H型支腿和X型支腿。

7. 操作室

   • 除了驾驶室，吊机上还有一个操作手柄（通常是两个或四个），用于精细控制吊钩的升降、吊臂的伸缩和变幅以及转台的回转。

常见类型与图片关键词

您可以根据以下关键词在搜索引擎（如百度、谷歌）或图片网站上（如百度图片、Pinterest）搜索,会得到非常丰富的图片。

按起重臂类型分类

• 折叠臂吊机

  • 特点： 起重臂可以像折叠尺一样折叠起来，整体长度较短,不影响车辆行驶和停放。
  • 适用场景： 空间有限的狭窄路段、果园、大棚内作业。
  • 搜索关键词： 农用车折叠臂吊机、果园吊机、随车吊折叠臂

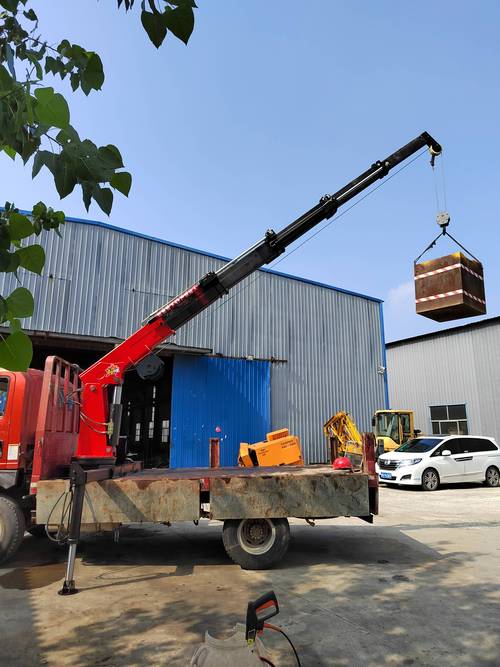

• 伸缩臂吊机

  • 特点： 起重臂可以多节伸缩，臂长范围广，作业半径大,灵活性强。
  • 适用场景： 建筑工地、物流装卸、大型设备安装等通用性强的场景。
  • 搜索关键词： 农用车伸缩臂吊机、随车吊伸缩臂、小吊车

按吨位分类

• 微型/小型吊机 (1-3吨)

  • 特点： 体积小，重量轻，油耗低，非常适合农户日常使用，如吊饲料、农具、树枝等。
  • 搜索关键词： 1吨随车吊、2吨农用吊机、小型农用车吊机

• 中型吊机 (3-8吨)

  • 特点： 吨位适中，能力更强，可以吊起更重的货物，如建筑石材、预制板、小型挖掘机等。
  • 搜索关键词： 5吨随车吊、6吨农用车吊机、中型随车吊

• 大型吊机 (8吨以上)

  • 特点： 吨位大，通常配备更长的臂和更强的液压系统，用于重型设备吊装、大型构件安装等。
  • 搜索关键词： 8吨随车吊、大型农用吊机、重型随车吊

选购农用车吊机时看图要点

在看图片或视频时，除了外观,您还应该关注以下几点：

1. 品牌和配置： 看清是哪个品牌的底盘（如东风、福田）和吊机（如三一、徐工、中联重科、石煤机等），核心液压件（如油泵、多路阀）的品牌直接影响性能和寿命。
2. 吨位和臂长： 图片通常会标注“X吨X米”，这直接决定了它的起重能力,根据您的最大吊装需求来选择。
3. 支腿类型： H型支腿更稳定，X型支腿收起后车身更窄，看图片中支腿的展开方式,判断是否适合您的作业环境。
4. 操作方式： 是在驾驶室内操作，还是在吊机旁操作？遥控器操作是否方便？图片中会展示操作手柄的位置。
5. 细节做工： 观察焊缝是否平整、油漆是否均匀、钢丝绳的品牌和状态、油管布局是否整齐等,这些细节能反映产品的质量。

希望这份详细的图文并茂的介绍能帮助您更好地了解农用车吊机！
