农用车点火接线图怎么接？

99ANYc3cd6 农用机械 2026-03-12 1

农用车（特别是拖拉机、联合收割机等）绝大多数使用的是柴油发动机，而不是汽油发动机。

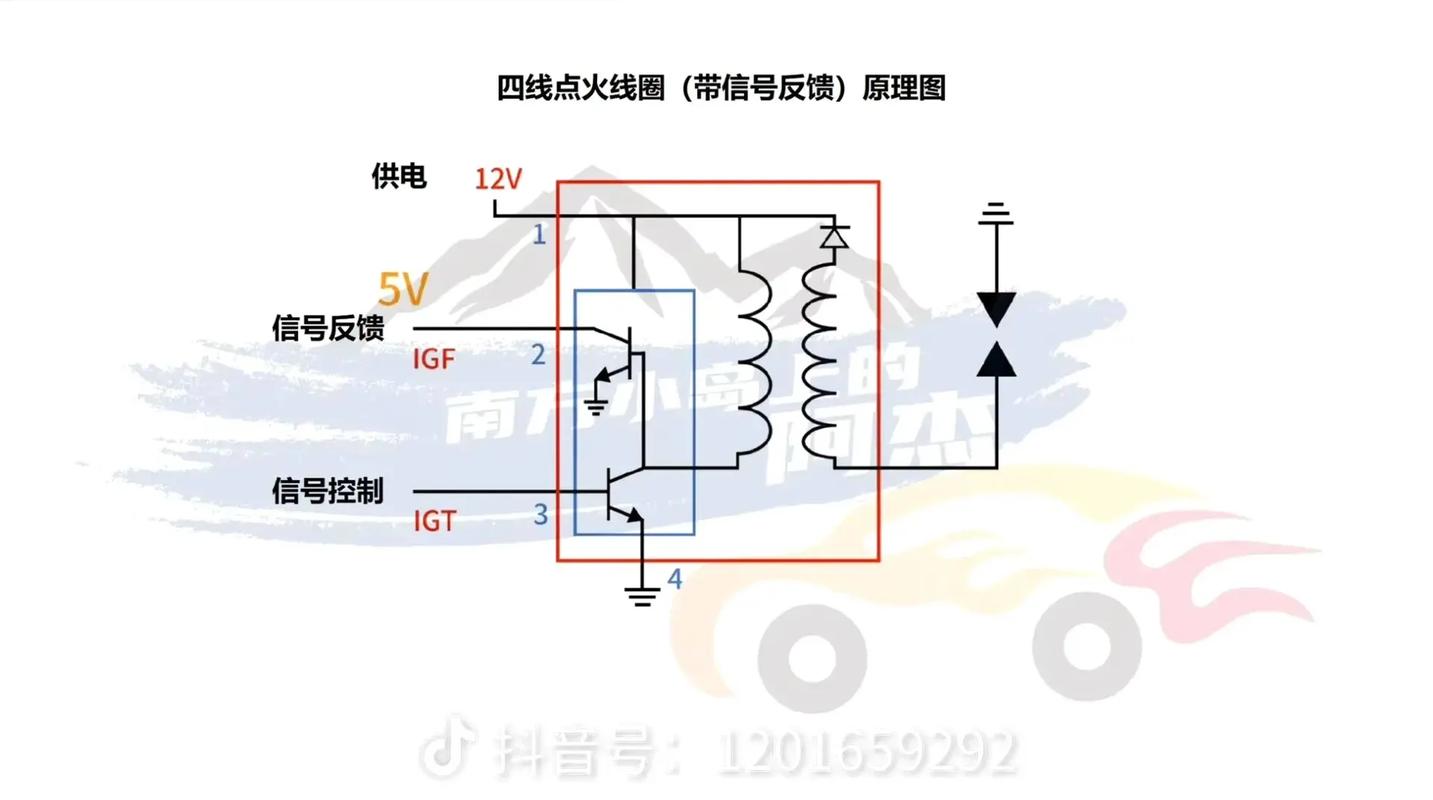

汽油发动机：有“点火系”，需要火花塞来点燃混合气，接线图相对复杂，包含点火线圈、分电器、火花塞等。
柴油发动机：没有“点火系”，它是通过压燃的方式工作的，即活塞压缩空气产生高温，然后喷入柴油，高温使其自燃，柴油车的“点火”接线图，实际上是指启动电路和充电电路。

下面,我们以最常见的12V电瓶启动系统为例，为您分解和讲解农用车的电路接线图。

（图片来源网络，侵删）

核心部件简介

在看接线图之前,先认识一下电路中的几个关键角色：

电瓶：提供12V直流电源，是整个电路的能量来源，有正极（+，通常是红色）和负极（-，通常是黑色）。
启动电机：一个强大的直流电动机，通电后带动发动机飞轮转动，从而启动发动机。
发电机：发动机运转时，由它发电，给全车用电设备供电，并同时给电瓶充电。

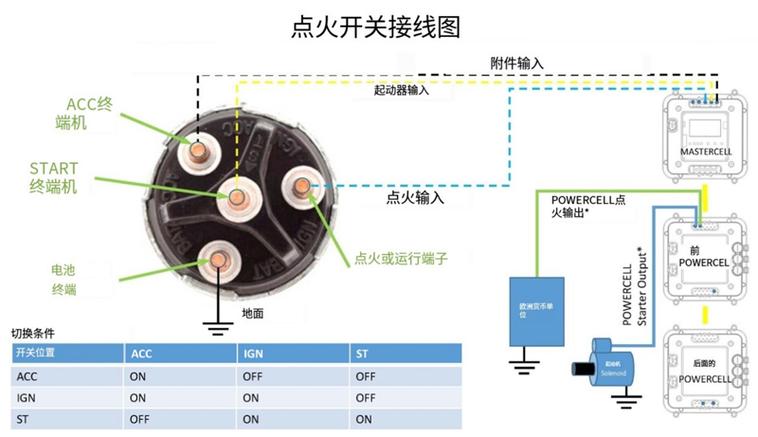

钥匙开关：驾驶员操作的开关，控制电源的通断和启动指令。
- OFF (关)：所有电路断电。
- ON (开)：接通全车小电流电路（仪表灯、指示灯等），发电机开始工作。
- START (启动)：接通启动电机的大电流电路，启动发动机。
保险丝/继电器：保护电路，保险丝在电流过大时熔断，防止线路烧毁，继电器是用小电流控制大电流的开关，保护钥匙开关不被启动时的大电流烧坏。
电磁开关：通常安装在启动电机上，是启动电路的核心，它有两个作用：
- 吸引铁芯,驱动启动电机的小齿轮与发动机飞轮齿圈啮合。
- 同时接通主电路,让大电流流过启动电机，使其运转。

这是一个最基础、最典型的接线图，适用于绝大多数中小型农用车。

我们将按照电流的路径来一步步拆解这个图：

这是所有工作的基础,通常在车辆出厂时就已经接好。

（图片来源网络，侵删）

小结：启动电机已经直接与电瓶正极和车架（地）连接好了，只差一个“指令”让它工作。

这是启动过程的核心控制部分。

从电瓶正极 (+) 引出一条细线：这条线连接到保险丝盒，为全车的小功率设备（如仪表灯、喇叭等）供电。
从保险丝盒引出一条线：连接到钥匙开关的 ON 或 ACC 端子，当钥匙拧到 ON 档时，这条线通电。
从钥匙开关的 START 端子引出一条线：这是启动的“火线”，这条线通常连接到一个启动继电器上。
- 为什么需要继电器？ 因为启动电流非常大（几百安培），如果直接从钥匙开关引线，开关触点会被瞬间烧毁，继电器用钥匙开关提供的微弱电流（1-2安培）来控制另一条通往电磁开关的大电流电路，从而保护钥匙开关。
继电器的输出：继电器的另一个触点会引出一条较粗的线（但比电瓶主电缆细），连接到启动电机电磁开关的另一个接线柱上（通常标记为 S 或 IGN）。

启动流程：

钥匙拧到 START：钥匙开关给继电器一个信号。
继电器吸合：接通了从继电器到电磁开关 S 端子的电路。
电磁开关工作：电流到达电磁开关 S 端子，电磁开关内的线圈产生磁力，推动铁芯。
- 机械动作：铁芯向前推动，拨叉将启动电机的小齿轮与发动机飞轮啮合。
- 电气动作：铁芯同时接通电磁开关内部的主触点，将电瓶的强大电流直接引入启动电机，启动电机开始高速旋转，带动发动机启动。
钥匙松开：钥匙自动弹回 ON 档，继电器断电，电磁开关断电，启动电机停止工作，小齿轮在弹簧作用下退回原位。

发动机启动后,需要给电瓶充电。

发电机：发电机上有两个主要接线柱。
- B+ 或 BAT：一个粗的接线柱，用一根粗电缆直接连接到电瓶的正极 (+)，这是发电机输出电能给电瓶和用电设备的“主干道”。
- D+ 或 F：一个较小的接线柱，是励磁端子，它连接到钥匙开关的 ON 端子（通常通过充电指示灯）。
充电指示灯：位于仪表盘上，它的一端接钥匙开关 ON，另一端接发电机的 D+ 端子。
- 钥匙拧到 ON，发动机未启动：电流从钥匙开关 -> 充电指示灯 -> 发电机 D+ 端子，此时发电机不发电，D+ 端子是接地的，所以形成回路，充电灯亮。
- 发动机启动后：发电机开始正常发电，D+ 端子自身产生电压，与充电指示灯另一侧的电压相等，电位差消失，充电灯熄灭，这表示充电系统正常工作。

不带继电器的简化电路：在一些非常简单的农用三轮车或小型机械上，为了节省成本，可能会省略启动继电器，从钥匙开关 START 端子引出的线会直接连接到电磁开关 S 端子。注意：这种设计对钥匙开关的负荷较大，容易导致开关早期损坏。
24V系统：一些大型农用机械（如大马力拖拉机）使用两块12V电瓶串联成24V系统，以提供更强的启动扭矩，其接线原理与12V系统完全相同，只是所有部件（启动电机、发电机、灯泡等）都需要是24V规格，并且电瓶是串联连接（正负极相连）。
