吊车大臂怎么伸缩

车大臂伸缩主要通过液压系统实现，操作时先启动液压装置，控制阀杆推动活塞，使液压油驱动伸缩油缸，

车大臂的伸缩是依靠一套复杂而精密的液压系统来实现的,以下是详细的工作原理和过程：

液压系统基础

吊车的大臂伸缩主要依赖于液压系统提供动力,液压系统由液压泵、液压缸、控制阀、油管等部件组成，液压泵通常由吊车的发动机驱动，将液压油从油箱中抽出并加压，使其在系统中流动。

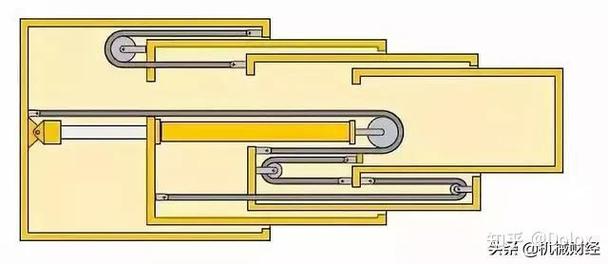

伸缩机构构造

1. 基本结构
   • 吊车大臂一般是由多节臂组成,这些臂通过特殊的连接装置相互连接，能够相对滑动实现伸缩功能，大臂的内部设有专门的滑槽和导向装置，以确保在伸缩过程中各节臂能够平稳地移动，保持准确的直线度和垂直度，防止出现卡顿或偏差。
   • 常见的三节或四节大臂吊车,各节臂之间通过销轴和滑块相连，滑块可以在固定臂的滑槽内滑动，从而实现伸缩动作。
2. 液压缸布局
   • 液压缸是实现大臂伸缩的关键执行元件,在大臂的底部或适当位置安装有伸缩液压缸，对于多节臂的吊车，可能会有多个液压缸协同工作，或者通过一个多级液压缸来实现不同节臂的伸缩顺序控制。
   • 以常见的二级伸缩液压缸为例,其一端连接在大臂的固定部分（通常是基臂），另一端连接在可伸缩的第一节活动臂上，当液压油进入液压缸的不同腔室时，推动活塞杆运动，从而带动活动臂相对于基臂伸出或缩回。

伸缩动作原理

1. 伸出过程
   • 当需要伸出吊车大臂时,液压泵启动并向伸缩液压缸的无杆腔供油，液压油的压力推动液压缸内的活塞杆向外移动。
   • 在二级伸缩液压缸的情况下,活塞杆的一端与第一节活动臂相连，随着活塞杆的伸出，第一节活动臂沿着基臂的滑槽向外滑动，从而实现大臂的初步伸出。
   • 如果吊车大臂有多个伸缩节,在第一节臂伸出后，可能会通过相应的控制阀切换液压油路，使其他液压缸或同一液压缸的后续动作继续推动下一节臂伸出，直到达到所需的长度，这个过程需要精确的控制，以确保各节臂按照预定的顺序和速度平稳伸出，避免出现冲击或不同步的现象。
2. 缩回过程
   • 当需要缩回吊车大臂时,液压系统的控制阀会改变液压油的流向，使液压油进入液压缸的有杆腔。
   • 在液压油压力的作用下,活塞杆带动活动臂向内缩回，同样，对于多节臂吊车，各节臂会按照相反的顺序依次缩回，先缩回最外面的活动臂，然后逐步向内，直到所有活动臂都缩回到基臂内，完成大臂的缩回动作。

控制系统

1. 手动控制
   • 大多数吊车都配备了手动操作的控制手柄或按钮,操作人员可以通过这些控制装置来直接控制大臂的伸缩，通过推动或拉动控制手柄，可以改变液压阀的开闭状态，从而控制液压油的流向和流量，实现大臂的伸出或缩回以及伸缩速度的调节。
   • 这种手动控制方式需要操作人员具备丰富的经验和熟练的操作技能,能够根据实际工作情况准确地控制大臂的伸缩动作，确保吊装作业的安全和高效进行。
2. 自动控制与安全保护
   • 一些先进的吊车还配备了自动伸缩控制系统,可以根据预设的程序和传感器反馈的信息自动调整大臂的伸缩动作，在吊装过程中，当吊重达到一定数值时，系统会自动限制大臂的伸缩范围，以防止因过度伸展导致吊车失稳。
   • 吊车的液压系统还设有多种安全保护装置,如过载保护阀、溢流阀等，当液压系统压力过高或出现异常情况时，这些安全装置会自动启动，释放压力或停止液压油的供应，以避免液压系统损坏和吊车事故的发生。

下面是一个简单的吊车大臂伸缩控制示例表格：

吊车大臂的伸缩是一个涉及液压系统、机械结构和控制系统协同工作的复杂过程，需要各部件的精确配合和操作人员的熟练掌握，才能确保吊车在各种工况下安全、高效地进行吊装作业。

FAQs

问题 1：吊车大臂伸缩速度可以调节吗？

答案：可以调节，吊车大臂的伸缩速度通常可以通过控制液压系统的流量来实现，在液压系统中，一般会安装有流量控制阀，操作人员可以通过调整控制手柄或操作界面上的相关设置，改变流量控制阀的开度，从而调节进入伸缩液压缸的液压油流量，当流量增大时，大臂伸缩速度会变快；当流量减小时，伸缩速度则会变慢，在实际作业中，需要根据具体的吊装任务和安全要求，合理调整伸缩速度，避免因速度过快导致惯性过大而引发事故，或因速度过慢影响工作效率。

问题 2：如果吊车大臂在伸缩过程中出现卡顿怎么办？

答案：如果吊车大臂在伸缩过程中出现卡顿，首先应立即停止操作，避免强行伸缩造成设备损坏或安全事故，检查卡顿的原因，可能是由于大臂的滑槽内有异物堵塞，此时需要清理滑槽内的杂物；也可能是液压系统故障，例如液压油不足、油管堵塞或液压缸内部损坏等，对于液压油不足的情况，应及时添加符合要求的液压油；如果是油管堵塞，需要清理或更换油管；若怀疑液压缸内部损坏，则需要专业人员进行检修或更换液压缸，还有可能是各节臂之间的连接部件松动或损坏，导致摩擦力增大，需要检查并紧固或更换连接部件。
