植保无人机设计如何兼顾高效与安全？

植保农用无人机设计方案

设计理念与核心原则

在设计之初，必须明确植保无人机的核心使命：高效、安全、精准、经济,所有设计都应围绕这四个原则展开。

1. 高效性: 作业速度快，覆盖面积大，单次续航时间长,能有效应对大规模农田的植保需求。
2. 安全性: 这是最重要的原则，必须保障飞行安全、操作安全、药剂安全和环境安全。
3. 精准性: 能够根据预设航线或实时地图进行厘米级精度的飞行，实现变量喷洒，避免重喷、漏喷。
4. 经济性: 设计制造成本合理，维护保养方便，运营成本低,能为用户创造经济价值。

整体系统架构

一架现代化的植保无人机主要由四大系统构成：飞行平台系统、喷洒系统、飞控与导航系统、地面站系统。

各子系统详细设计

飞行平台系统

这是无人机的“骨架”和“肌肉”，决定了其承载能力、稳定性和续航。

• 气动外形设计:

  • 布局： 广泛采用六旋翼或八旋翼布局，相较于四旋翼，多旋翼具有更高的冗余性（单电机失效仍能安全返航）、更强的抗风能力和更大的载重。
  • 外形： 采用流线型设计，减少飞行阻力，机身下方通常设计为开放式,便于喷洒作业和气流管理。
  • 旋翼：
    • 尺寸与螺距： 大尺寸、高螺距的旋翼能在低转速下产生大推力，效率更高,噪音更低。
    • 材质： 采用碳纤维复合材料，轻质、高强、耐腐蚀。
    • 气动布局： 采用共轴双桨或交叉双桨设计，能有效抵消反扭矩，简化机身结构,提升下洗气流的稳定性。

• 结构设计:

  • 机身： 主体框架采用高强度碳纤维或航空铝合金材料，关键连接点进行加强，机身需具备一定的防水、防腐蚀能力,以应对田间潮湿环境。
  • 臂架： 连接机身与电机臂架，需进行严格的力学分析,确保在满载和机动飞行时有足够的强度和刚度。
  • 起落架： 设计为“X”型或“+”型高跷式结构，优点是：
    • 为喷洒系统留出充足的作业空间。
    • 在起降时能有效保护旋翼和机身。
    • 提供更好的地面不平整适应性。

• 动力系统:


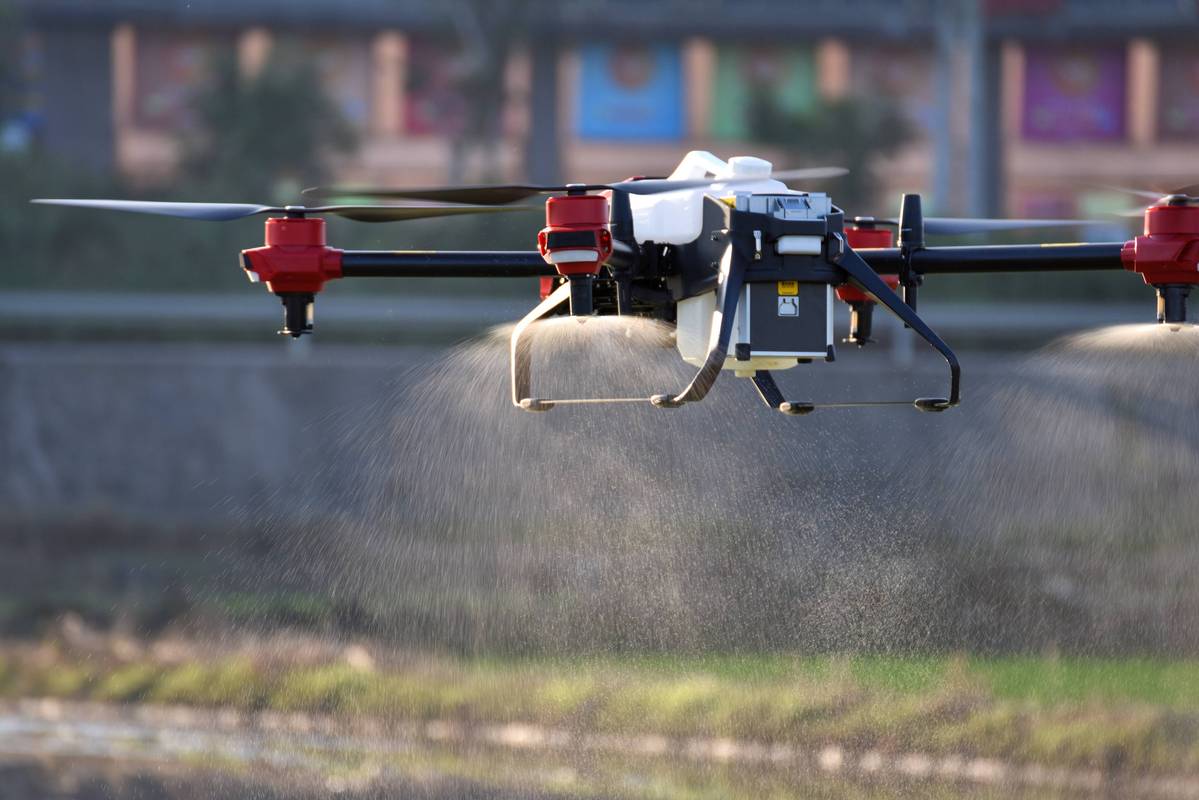

  （图片来源网络，侵删）
  • 电机： 采用无刷直流空心杯电机，具有高效率、高响应、低发热的特点。
  • 电调： 高性能电调，能快速响应飞控指令，并具备过流、过热保护。
  • 电池:
    • 类型： 普遍采用高能量密度、高放电倍率的锂聚合物电池。
    • 电压/容量： 常见配置为 6S (22.2V) 或 12S (44.4V) 电压，容量从 20Ah 到 30Ah 不等。
    • 设计： 电池仓设计需考虑快速更换、锁紧可靠、散热良好，智能电池管理系统是标配，用于监控电量、电压、温度，并提供过充、过放、短路保护。

• 载重与续航:

  • 载重比： 这是衡量植保无人机性能的关键指标，优秀的设计应实现载重比 ≥ 1.5（即：15kg 载重，整机重量 ≤ 10kg）。
  • 续航： 在满载情况下，单次续航时间应达到 15-25 分钟,以实现高效作业。

喷洒系统

这是无人机的“武器”,决定了作业效果。

• 药箱:

  • 材质： 采用高强度、耐腐蚀的聚乙烯或工程塑料。
  • 容量： 常见容量为 10L, 15L, 20L,根据机型载重设计。
  • 设计： 内部结构应平滑，无死角，便于清洗，配备液位传感器，实时监控剩余药量，密封性要好,防止药液泄漏。

• 水泵与流量计:


  （图片来源网络，侵删）
  • 水泵： 采用隔膜泵或陶瓷活塞泵，优点是压力稳定、流量可调、耐磨损、耐腐蚀。
  • 流量计： 高精度流量计，实时监测喷洒流量，并将数据反馈给飞控,实现精准的流量控制。

• 喷洒部件:

  • 喷头：
    • 类型： 广泛采用离心雾化喷头,利用高速旋转的雾化盘将药液打散成均匀的微米级雾滴。
    • 优势： 雾滴谱窄、穿透性强、随风飘移小,能更好地附着在作物叶片背面。
    • 可调性： 支持更换不同孔径的喷头,以适应不同作物和防治对象的需求。
  • 流量控制： 通过飞控系统精确控制水泵转速,实现喷洒流量的无级调节。
  • 喷洒模式：
    • 常量喷洒： 按照固定流量进行喷洒。
    • 变量喷洒： 根据预设的处方图或实时传感器数据，在地块内不同区域调整喷洒流量或开关,实现精准施药。

• 气流管理系统:

  • 下洗气流： 旋翼产生的强大下洗气流是植保无人机的一大优势，能将药雾强制压入作物中下部,提高防治效果。
  • 气流辅助喷洒： 部分高端机型会在喷头后方增加辅助气流通道，通过小风扇或利用主旋翼气流，进一步引导和扩散雾滴,提升冠层穿透力。

飞控与导航系统

这是无人机的“大脑”和“神经中枢”。

• 飞控硬件:

  • 核心是高性能的主控芯片（如STM32系列），运行实时操作系统,确保控制指令的毫秒级响应。
  • 集成惯性测量单元，包含三轴陀螺仪、三轴加速度计和三轴磁力计,用于感知无人机的姿态和航向。
  • 集成气压计，用于测量相对高度,实现定高飞行。
  • 集成GNSS接收模块（支持GPS、北斗、GLONASS、Galileo多系统）,用于厘米级精度的定位。

• 导航与控制算法:

  • 飞行控制算法： 基于PID控制、卡尔曼滤波等先进算法，实现无人机的稳定悬停、自主航线飞行、姿态控制等。
  • 精准导航： 采用RTK（实时动态差分）技术，实现厘米级的定位精度,这是实现自主航线飞行和精准喷洒的基础。
  • 避障系统：
    • 传感器： 前视、下视、甚至360度环绕的毫米波雷达或双目视觉传感器。
    • 功能： 实时探测前方、下方及侧方的障碍物（如电线杆、树木、高压线），并自动规划绕行路径或悬停,极大提升了飞行安全性。

• 冗余设计:

  • 电机冗余： 六旋翼或八旋翼布局本身就是一种冗余，当单个电机或电调失效时，飞控系统会自动调整剩余电机的转速,保持平衡并安全返航。
  • 传感器冗余： 关键传感器（如IMU、GNSS）可以配置双备份，当一个出现故障时,系统自动切换到备份传感器。

地面站系统

这是无人机的“远程指挥中心”。

• 硬件：

  • 遥控器： 采用专业级、高可靠性的遥控器，具备图传、数传、控制信号接收等功能。
  • 移动设备/平板： 作为地面站的核心显示终端,运行专用的地面站App。

• 软件功能：

  • 地图规划： 导入卫星地图或田块边界，通过点击、划线等方式快速规划自主航线。
  • 飞行监控： 实时显示无人机的位置、高度、速度、电量、药量、飞行姿态、视频画面等信息。
  • 参数设置： 可设置飞行高度、速度、喷洒流量、航向重叠率、旁向重叠率等作业参数。
  • 任务管理： 可保存、加载、执行多个飞行任务，并支持一键返航、紧急降落等应急操作。
  • 数据管理与分析： 自动记录每次作业的航线、用药量、覆盖面积等数据，生成作业报告,便于用户管理和分析。

关键性能指标总结

未来发展趋势

1. 智能化与自主化：

   • AI识别与避障： 利用AI视觉技术自动识别电线、树木、鸟类等复杂障碍物。
   • 自主起降与充电： 自动机场将成为标配，无人机可自主完成起降、充电、换药、数据上传的全流程,实现7x24小时无人化作业。
   • 集群作业： 多架无人机由一个地面站统一调度，协同作业,效率倍增。

2. 精准化与变量作业：

   • 处方图喷洒： 根据作物长势图、病虫害分布图等处方图，实现“按需喷洒”,大幅减少农药使用量。
   • 多光谱/高光谱传感： 集成传感器，实时监测作物健康状况，生成处方图,并即时调整喷洒策略。

3. 多功能化与平台化：

   • 一机多用： 快速更换任务模块，从喷洒扩展到播种、施肥、授粉、农田测绘等。
   • 开放平台： 提供标准化的API接口,允许第三方开发者开发新的应用和功能。

4. 电动化与氢能源化：

   • 电池技术： 固态电池等新技术的应用将进一步提升能量密度和安全性。
   • 氢能源： 氢燃料电池作为动力源，有望解决锂电池续航短、充电慢的痛点,实现超长续航。

这份设计方案涵盖了植保无人机设计的核心要素，在实际开发中，还需要进行大量的风洞测试、仿真分析、样机制作和田间试验，不断迭代优化,最终才能打造出一款真正满足市场需求的高性能产品。
