农用机械发电机接线图怎么接？

交流发电机和直流发电机。目前绝大多数新型农用机械都使用交流发电机（带整流器），因为它输出更稳定、功率更大、维护更少,老式或一些小型机械可能还在使用直流发电机。

我将分别介绍这两种发电机的接线原理和图示,并提供一个通用接线步骤和常见故障排查。

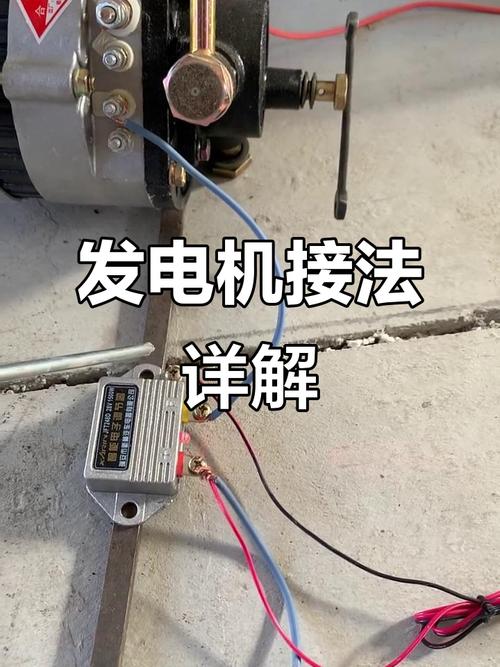

第一部分：交流发电机 接线图与原理

现代农用机械的交流发电机系统通常由三个核心部件组成：

1. 交流发电机：产生三相交流电。
2. 电压调节器：稳定输出电压,防止电压过高烧坏电器或过低导致蓄电池亏电。
3. 蓄电池：储存电能,并为启动和低压电器供电。

核心部件及其作用

• 交流发电机：通常有3个输出端子。

  • B+ (Battery / Output / S): 主输出端，将经过整流和调节后的直流电输出给蓄电池和整车用电设备,这是最粗的线缆。
  • D+ (Excitation / IG / L): 励磁/点火端，它的作用是向调节器提供一个信号，告诉调节器“发电机正在运转，请开始工作”，在发电机刚开始运转（发动机转速较低）时，它也用于给发电机的转子提供初始励磁电流,帮助发电机建立电压。
  • W (Warning / Indicator / Lamp): 指示灯端，连接到驾驶室的充电指示灯，当发电机不发电或电压异常时，这个端子的电位会变化，点亮或熄灭指示灯,提醒驾驶员。

• 电压调节器：通常与发电机集成在一起，或者是一个独立的小盒子，它的作用是精确控制发电机的励磁电流，从而将输出电压稳定在设定值（通常为13.5V - 14.5V）。

典型接线图

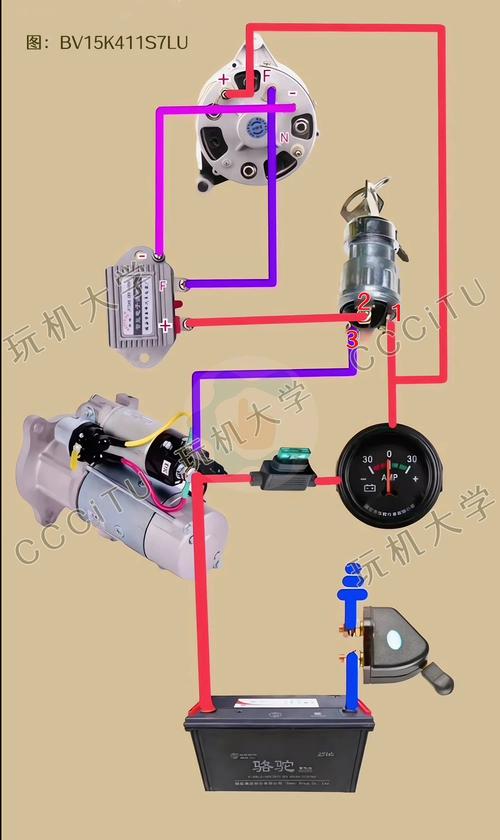

下面是一个最常见的农用机械交流发电机系统的简化接线图。

接线说明：

1. 蓄电池正极 -> 起动机/主保险丝 -> 用电设备 (如大灯、喇叭等)：这是整个车辆的主供电回路。
2. 蓄电池正极 -> 发电机 B+ 端子：这是充电回路的主线缆,将发电机产生的电输送回蓄电池。
3. 发电机 B+ 端子 -> 电压调节器 B+ 端子：为调节器提供主电源。
4. 发电机 D+ 端子 -> 电压调节器 D+ (或 L) 端子：这是关键的“点火”信号线，当打开点火开关时，电流会通过这个端子流向调节器，调节器开始工作,给发电机励磁。
5. 发电机 W 端子 -> 驾驶室充电指示灯 -> 点火开关：这是指示灯回路，正常情况下，点火开关打开，发动机未启动时，电流流过指示灯到发电机的D+端子，灯亮，启动后，发电机开始发电，D+端子电压升高，指示灯两端电位差消失，灯灭，如果发电机不发电，D+端子无电压,指示灯会一直亮着。

第二部分：直流发电机 接线图与原理

老式拖拉机或一些小型设备可能使用直流发电机，它的结构更简单，但需要电刷维护,且调节方式不同。

核心部件及其作用

• 直流发电机：有两个主要输出端子。
  • A (Armature / Output / Bat / +): 电枢/输出端,输出直流电。
  • F (Field / Shunt / F): 磁场端，通过调节器控制流过励磁线圈的电流,从而调节输出电压。
• 电压调节器：对于直流发电机，调节器通常是一个独立的、较复杂的设备，包含截流器和节压器。
  • 截流器: 防止蓄电池的电流在发电机不发电时倒流回发电机,消耗蓄电池电量。
  • 节压器: 控制发电机输出电压,防止电压过高。

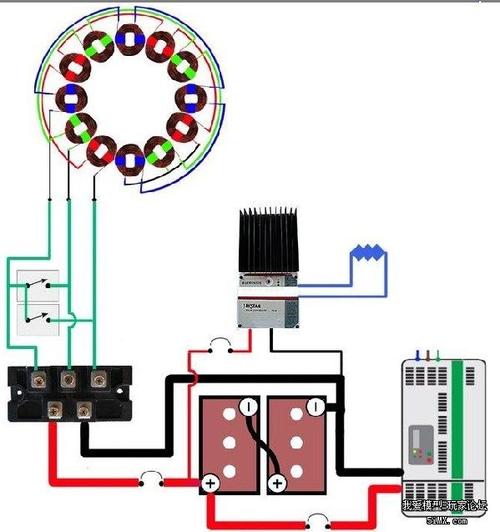

典型接线图

接线说明：

1. 蓄电池正极 -> 截流器 -> 发电机 A 端子：这是主充电回路。
2. 发电机 F 端子 -> 节压器 -> 截流器 -> 发电机 A 端子：这是一个并联的磁场回路,调节器通过控制这个回路中的电阻来调节发电机的励磁强度。
3. 点火开关 -> 调节器 -> 发电机 F 端子：提供初始励磁电流,使发电机能够开始发电。
4. 调节器接线柱通常标有 BAT (接蓄电池), GEN (接发电机A), F (接发电机F), ARM (有时与GEN相连)。

第三部分：通用接线步骤（以交流发电机为例）

1. 安全第一：断开蓄电池的负极接线柱,防止短路。
2. 识别端子：仔细查看发电机外壳上的标签，确认 B+, D+, W (或其他等效标识) 端子的位置。
3. 连接主线缆：
   • 截取一根足够粗（通常为10-16平方毫米，根据发电机功率而定）的红色导线。
   • 一端连接到发电机的 B+ 端子，另一端连接到启动马达正极或主保险丝盒上,确保它与蓄电池正极直接相连。
4. 连接励磁/点火线：
   • 截取一根中等粗细（如2.5平方毫米）的导线（通常是白色或蓝色）。
   • 一端连接到发电机的 D+ 端子。
   • 另一端连接到电压调节器的相应端子（通常标记为 D+, IG, L）,并确保该线在点火开关打开时有电。
5. 连接指示灯线：
   • 截取一根细导线（如0.75平方毫米）。
   • 一端连接到发电机的 W 端子。
   • 另一端连接到驾驶室仪表盘上的充电指示灯,指示灯的另一端再连接到点火开关。
6. 接地：

   发电机的外壳本身就是一个接地点，确保发电机与发动机机体之间有良好的金属接触，油漆和锈迹会影响接地效果，必要时,可以额外连接一根接地线到发动机机体上。


   （图片来源网络，侵删）
7. 恢复供电并测试：
   • 重新连接蓄电池负极。
   • 打开点火开关（不要启动发动机）,观察充电指示灯是否亮起。
   • 启动发动机，将转速提高到中速（约1500-2000转/分）,观察充电指示灯是否熄灭。
   • 使用万用表测量蓄电池两端的电压，应显示在13.8V - 14.5V之间，如果电压过低或过高,说明调节器可能有问题。

第四部分：常见故障排查

重要提示：

• 安全：在操作电气系统时,务必先断开蓄电池负极。
• 查阅手册：最准确的接线信息永远来自您农用机械的维修手册,不同品牌和型号的机械可能会有细微差别。
• 线径匹配：更换线缆时，务必使用与原厂相同或更粗的线径，特别是B+主电源线，过细的线缆会导致严重压降和过热,引发火灾。
• 寻求专业帮助：如果对电气知识不熟悉，不要盲目拆解,最好寻求专业电工或农机维修师傅的帮助。
