第一部分：核心电气组成部分

在看接线图之前,先要了解农用车电气系统的几个关键部分：

电源:
（图片来源网络，侵删）
- 蓄电池: 通常是12V电瓶，为整个系统提供直流电，负极通常直接搭铁（连接到车架金属部分）。
- 发电机/交流发电机: 在发动机运转时为蓄电池充电,并为所有用电设备供电。
启动系统:
- 启动电机: 由蓄电池供电，在启动钥匙的控制下带动发动机飞轮转动,启动发动机。
- 启动钥匙开关: 控制启动电机和全车电路通断的核心部件。
照明与信号系统:
- 前大灯: 用于夜间照明。
- 尾灯/制动灯: 用于警示后方车辆。
- 转向灯: 用于转向提示。
- 仪表灯: 用于照亮仪表盘。
- 喇叭: 发出声音信号。
仪表与辅助系统:
- 仪表盘: 通常包含机油压力报警灯、充电指示灯、水温报警灯等。
- 保险丝/继电器盒: 保护电路，防止因短路烧毁线束,继电器用于控制大电流设备。
接地:
（图片来源网络，侵删）

所有电路的回路最终都通过车架金属部分回到蓄电池负极，称为“搭铁”,良好的接地是电路正常工作的前提。

第二部分：通用接线图（简化原理图）

这是一个基于继电器控制的、比较规范和安全的接线图,适用于大多数现代农用车。

graph TD
    subgraph "电源系统"
        BATT[蓄电池 12V] -->|正极| SW[启动钥匙开关]
        BATT -->|负极| GND[车架搭铁]
    end
    subgraph "启动系统"
        SW -- "START档位" --> START_MOTOR[启动电机]
    end
    subgraph "点火与充电系统"
        SW -- "ON档位" | IGN --> ECU[点火器/ECU]
        GEN[发电机] --> BATT
        GEN --> CHG_LAMP[充电指示灯]
    end
    subgraph "照明系统"
        SW -- "ON档位" | LIGHT --> HEADLIGHT_RELAY[大灯继电器]
        HEADLIGHT_RELAY -->|控制| HEADLIGHT[前大灯]
        SW -- "ON档位" | LIGHT --> TAILLIGHT_RELAY[尾灯继电器]
        TAILLIGHT_RELAY -->|控制| TAILLIGHT[尾灯/制动灯]
        SW -- "ON档位" | LIGHT | TURN --> TURN_RELAY[转向灯继电器/闪光器]
        TURN_RELAY -->|控制| LEFT_TURN[左转向灯]
        TURN_RELAY -->|控制| RIGHT_TURN[右转向灯]
    end
    subgraph "信号与仪表系统"
        SW -- "ON档位" | HORN --> HORN_RELAY[喇叭继电器]
        HORN_RELAY -->|控制| HORN[喇叭]
        SW -- "ON档位" | METER --> INSTRUMENT[仪表盘]
        INSTRUMENT --> OIL_PRESS_LAMP[机油压力灯]
        INSTRUMENT --> WATER_TEMP_LAMP[水温报警灯]
    end
    subgraph "保护装置"
        HEADLIGHT --> FUSE1[保险丝]
        TAILLIGHT --> FUSE2[保险丝]
        HORN --> FUSE3[保险丝]
        START_MOTOR --> FUSE4[大容量保险丝/易熔线]
    end
    %% 连接负极回路
    START_MOTOR --> GND
    HEADLIGHT --> GND
    TAILLIGHT --> GND
    LEFT_TURN --> GND
    RIGHT_TURN --> GND
    HORN --> GND
    INSTRUMENT --> GND
    CHG_LAMP --> GND
    %% 样式
    style BATT fill:#f9f,stroke:#333,stroke-width:2px
    style SW fill:#ccf,stroke:#333,stroke-width:2px
    style GND fill:#9cf,stroke:#333,stroke-width:2px

第三部分：分步详解与接线指南

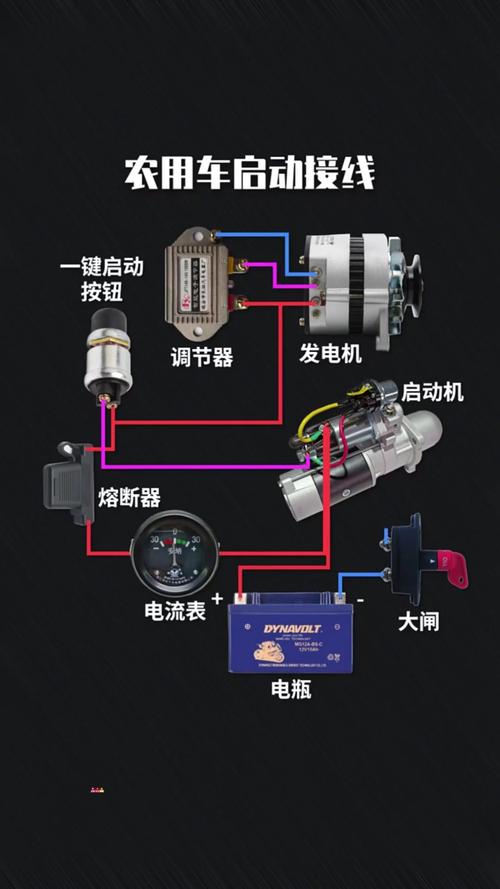

电源和启动电路

这是最基础也是最重要的电路。

蓄电池正极 连接到 启动钥匙开关 的 BAT 或端子。
启动钥匙开关 通常有多个档位：
- OFF: 关闭,所有电路断开。
- ON: 打开，接通点火、仪表、照明等电路。
- START: 启动，接通启动电机电路，ON 档的电路也会保持通电。
钥匙开关的 START 端子 连接到 启动电机 的电磁开关控制线。
启动电机的外壳 和 蓄电池的负极 都必须牢固地连接到车架金属部分（搭铁）。

排查要点： 如果启动时只听到“咔哒”声，可能是启动电机电磁开关故障或蓄电池亏电，如果完全没有反应，检查钥匙开关、保险丝以及蓄电池桩头是否松动、腐蚀。

照明电路

照明电路通常使用继电器来减轻开关负担,提高可靠性。

大灯电路:
1. 从钥匙开关 LIGHT 档引出一根细线，连接到 大灯继电器 的 线圈 端子（通常是 85 或 86）。
2. 继电器的另一个 线圈 端子（86 或 85）搭铁。
3. 蓄电池正极引出一根粗线，经过保险丝，连接到继电器的 电源 端子（30）。
4. 继电器的 输出 端子（87）连接到 前大灯 的正极。
5. 前大灯 的负极直接搭铁。
6. 这根粗线也会为尾灯、仪表灯等供电。
尾灯/制动灯电路:
1. 尾灯通常是常亮的,由大灯继电器供电。
2. 制动灯则受 制动开关 控制,制动开关通常安装在刹车踏板上方。
3. 当踩下刹车时，开关闭合，为制动灯供电,使其变亮。
转向灯电路:
1. 由 闪光器（也叫转向继电器）控制，闪光器会周期性地接通和断开电路,使转向灯闪烁。
2. 从钥匙开关 TURN 档或 LIGHT 档给闪光器供电。
3. 闪光器的输出连接到 转向开关。
4. 转向开关有三个档位：左、中（关）、右,它决定电流是流向左转向灯还是右转向灯。
5. 左右转向灯的另一端都搭铁。

排查要点： 所有灯不亮，检查大灯继电器、保险丝和电源，单个灯不亮，检查该灯的灯泡、灯座和连接线，转向灯不闪,通常是闪光器损坏。

仪表与报警电路

仪表盘: 通常接收来自各传感器的信号（如机油压力、水温）和电源。
报警灯:
- 充电指示灯: 在钥匙开关 ON 档时点亮，发动机启动后发电机正常工作时会熄灭，如果启动后灯还亮,说明发电机不充电。
- 机油压力报警灯: 在发动机启动后，如果机油压力不足,该灯会亮起。
- 这些报警灯的一端接电源，另一端接相应的传感器，传感器在正常状态时电路断开或电阻很大，灯不亮；当异常时，传感器闭合或电阻变小，接通电路,灯亮。

排查要点： 报警灯常亮，首先检查传感器是否良好,线路是否短路。

第四部分：实际接线步骤与注意事项

安全第一：
- 断开蓄电池负极接线,防止短路发生。
- 确保所有开关都处于 OFF 位置。
规划线束：

根据电器元件的位置，规划好线走向，尽量使用扎带将线束捆扎整齐，固定在车架的线卡上，避免与发动机、排气管等高温或运动部件摩擦。
先接电源，后接负载：
- 先连接好蓄电池到钥匙开关的主电源线。
- 然后从钥匙开关引出各功能分支（如启动、点火、灯光）。
- 最后连接到各个用电设备（灯、电机等）。
正确使用保险丝和继电器：
- 保险丝： 必须串联在需要保护的电路中，靠近电源端,不同电路使用不同容量的保险丝。
- 继电器： 对于大灯、喇叭等大电流设备，必须使用继电器，用钥匙开关的弱电流控制继电器,再用继电器的触点来通断大电流。
确保良好接地：

所有需要接地的电器元件，其接地端子必须用砂纸打磨掉油漆和锈迹，然后拧紧在车架的金属螺丝上,接地不良是很多电气故障的根源。
检查与测试：
- 接线完成后，先不要急于装回所有外壳,重新连接蓄电池负极。
- 逐一打开钥匙开关的各个档位,测试对应的电器功能是否正常。
- 启动发动机,观察仪表盘指示灯是否正常熄灭。

重要提示

查阅原车手册： 如果您手头有车辆的原厂维修手册，那是最权威的资料,应优先参考。
观察原线束： 如果您只是维修或更换线束，最好先将旧线束拆下，并按照它的走向和连接方式来安装新的,这样可以避免很多麻烦。
颜色代码： 不同厂商的线束颜色代码可能不同，但通常会有规律，红色/褐色代表正极，黑色代表负极/搭铁，蓝色代表大灯，黄色代表转向灯等，但不要完全依赖颜色,应以实际测量为准。

希望这份详细的指南能帮助您理解四轮农用车的电气系统，如果您能提供更具体的车型信息,或许可以得到更精确的接线图。
