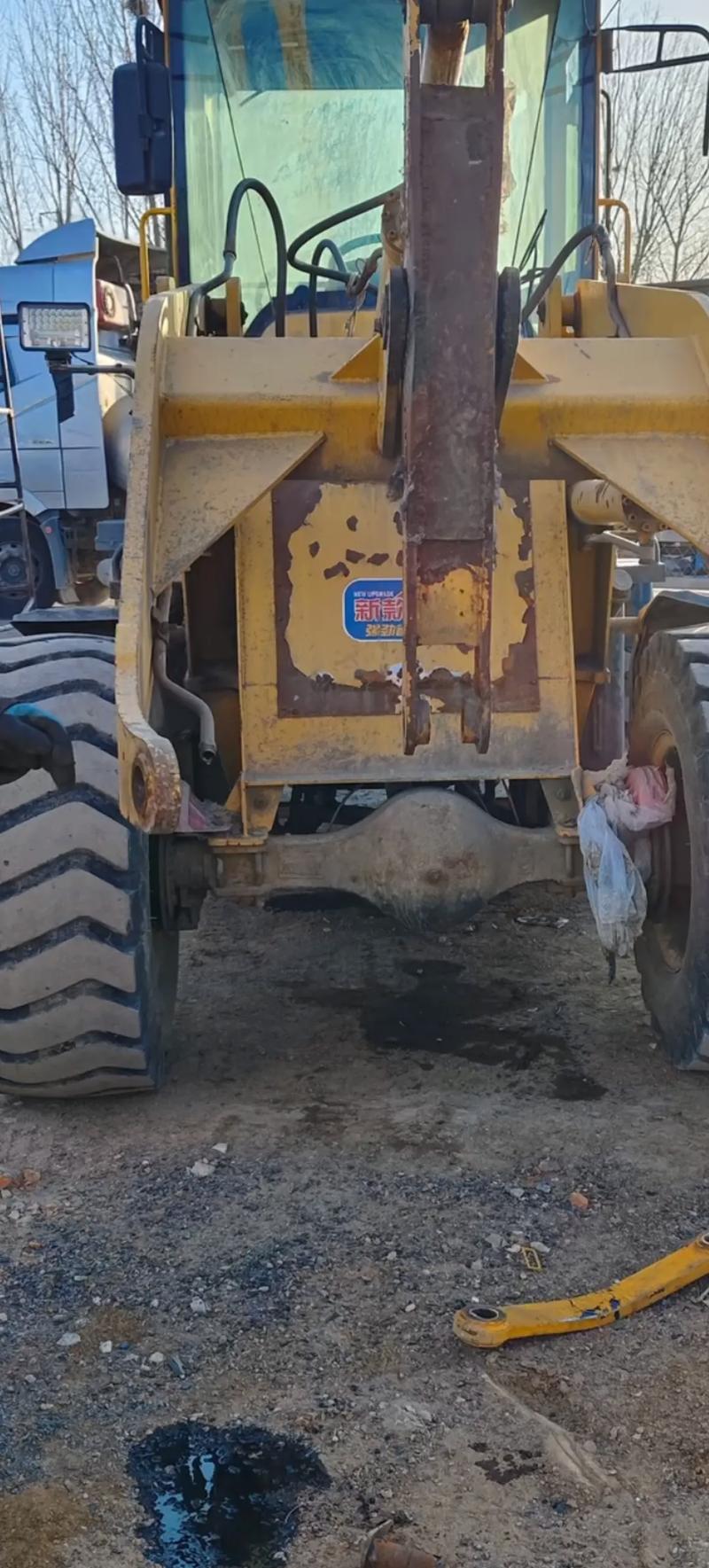

铲车摇臂变形怎么办

车摇臂变形可先检查程度，轻微变形可尝试校正修复

车摇臂变形是较为常见且影响设备正常运行的问题,以下是详细的应对方法及分析：

判断变形程度

1. 目视检查
   • 在充足的光线下,从不同角度观察摇臂的外形，正常的摇臂应该是规则的形状，没有明显的弯曲、扭曲或局部凸起、凹陷等情况，若发现摇臂整体有轻微的弧度改变，或者某一部位相较于其他对称部位有明显的形状差异，就可能存在变形问题。
   • 可以借助一些简单的工具辅助观察,如直尺，将直尺沿摇臂的理论直线边缘放置，查看是否有缝隙以及缝隙的大小和分布情况，以此来判断变形的程度和方向。
2. 测量对比
   • 使用卡尺、游标卡尺等测量工具，对摇臂的关键尺寸进行测量，测量摇臂的长度、宽度、厚度以及安装孔的间距等尺寸，并与设备的标准尺寸参数进行对比，如果测量数据与标准值偏差较大，说明摇臂变形严重。
   • 对于一些有配合要求的摇臂部件,还可以通过测量其与其他相关部件的配合间隙来间接判断变形情况，测量摇臂与轴套之间的间隙，若间隙明显超出正常范围，可能是摇臂变形导致。

分析变形原因

1. 外力因素
   • 碰撞：在铲车作业过程中，可能由于操作不当或其他物体的碰撞导致摇臂受到外力冲击而变形，在狭窄空间作业时，铲车可能会与周围的墙壁、其他设备等发生碰撞，若碰撞部位涉及到摇臂，就容易使其变形。
   • 过载：当铲车承载的货物重量超过其额定载荷时，摇臂会承受过大的力，从而可能引发变形，长期处于过载状态下作业，即使每次超载量不大，也会逐渐对摇臂造成损伤，积累到一定程度就会导致明显的变形。
2. 热处理及加工问题
   • 热处理缺陷：摇臂在制造过程中如果热处理工艺不当，如淬火温度过高或过低、保温时间不足等，会影响材料的力学性能，使摇臂的强度和韧性达不到设计要求，在使用过程中，就容易在正常受力情况下发生变形。
   • 加工精度不足：摇臂在加工过程中，如果尺寸精度、形状精度或表面粗糙度等未达到设计标准，可能会导致应力集中现象，在后续的使用中，这些应力集中部位容易成为变形的起始点，进而使整个摇臂逐渐变形。
3. 材料老化与疲劳
   • 材料老化：随着使用时间的增长和工作环境的影响，摇臂的材料会逐渐老化，长期暴露在高温、潮湿或腐蚀性环境中，材料的物理和化学性能会发生变化，强度降低，从而增加变形的风险。
   • 疲劳损伤：铲车在反复的作业过程中，摇臂会不断地受到交变载荷的作用，长时间的交变载荷会使摇臂材料产生疲劳，出现微小的裂纹和损伤，这些裂纹和损伤会逐渐扩展，最终导致摇臂的变形。

修复方法

1. 冷矫正法
   • 原理：利用材料的塑性变形特性，通过施加外力使变形的摇臂恢复到原来的形状，这种方法适用于变形程度较小、材料韧性较好的摇臂。
   • 操作步骤：将变形的摇臂固定在专用的矫正平台上，确保摇臂在矫正过程中不会移动，根据变形的方向和程度，使用千斤顶、扳手等工具对摇臂施加适当的外力，如果摇臂向一侧弯曲变形，可以在弯曲部位的相反方向使用千斤顶缓慢顶压，直至摇臂恢复到原来的形状，在矫正过程中，要注意随时观察摇臂的变形情况，避免过度矫正。
2. 热矫正法
   • 原理：通过加热使摇臂材料的内部应力重新分布，利用材料的热胀冷缩特性来矫正变形，对于一些变形较大、冷矫正难以恢复的摇臂，热矫正法是一种有效的修复方法。
   • 操作步骤：先将摇臂放入加热炉中进行均匀加热，加热温度要根据摇臂的材料和变形程度来确定，一般控制在材料的再结晶温度以下，对于碳钢材质的摇臂，加热温度通常在600 800℃之间，加热完成后，迅速将摇臂取出，放在平整的平台上，并使用专用的矫正工具对其进行矫正，在矫正过程中，可以通过浇水或喷雾等方式对摇臂进行冷却，以固定矫正后的形状，但要注意冷却速度不宜过快，以免产生新的应力导致摇臂再次变形。

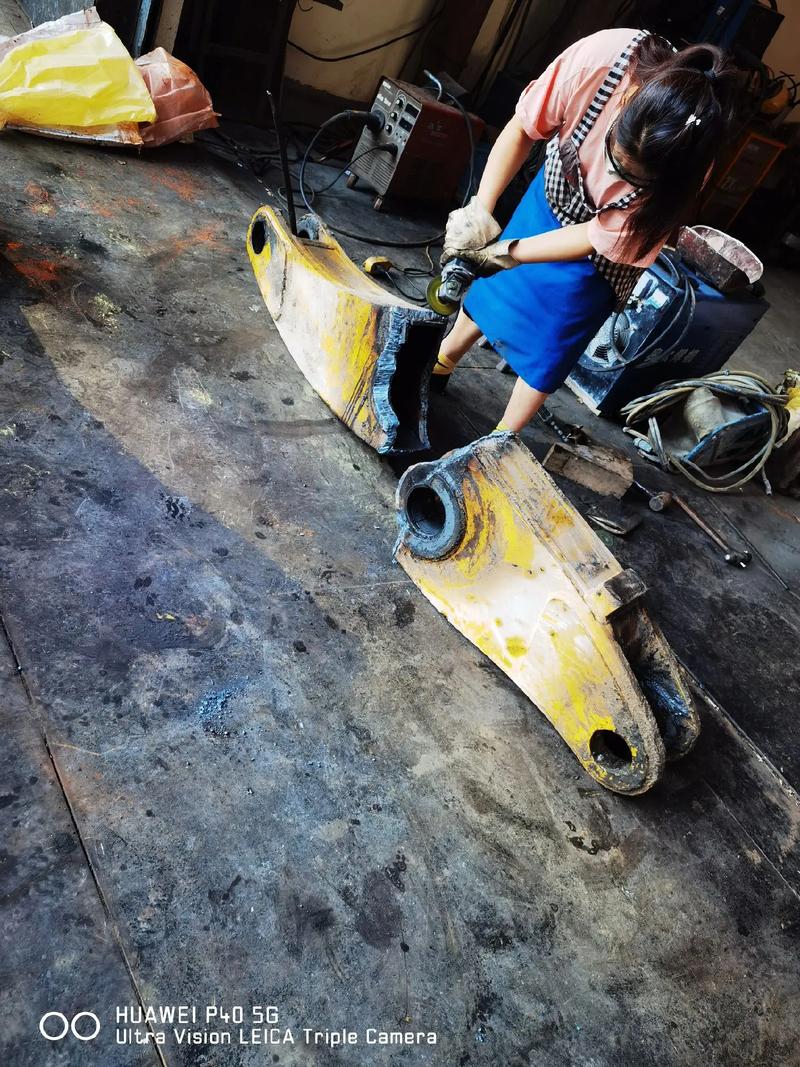

3. 堆焊修复法
   • 原理：对于局部磨损或变形严重的摇臂部位，可以通过堆焊的方式增加材料，然后进行机械加工，使其恢复到原来的形状和尺寸。
   • 操作步骤：对变形部位进行清理和打磨，去除表面的油污、锈迹等杂质，并露出金属光泽，选择合适的堆焊材料和焊接工艺进行堆焊，对于碳钢摇臂，可以选用D317等堆焊焊条进行手工电弧堆焊，堆焊过程中，要注意控制焊接电流、电压和焊接速度，确保堆焊层的质量，堆焊完成后，待其冷却后进行机械加工，如铣削、磨削等，使修复后的摇臂符合尺寸和形状要求。

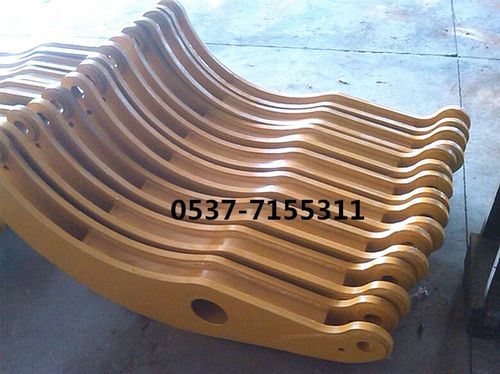

4. 更换新摇臂
   • 适用情况：如果摇臂变形过于严重，无法通过上述修复方法恢复到原有的性能和精度要求，或者摇臂本身已经存在严重的裂纹、磨损等问题，影响到设备的安全运行，那么就需要更换新的摇臂。
   • 注意事项：在更换新摇臂时，要选择质量可靠、符合设备规格要求的产品，要按照设备的维修手册和操作规程进行正确的安装和调试，确保新摇臂能够正常工作。

预防措施

1. 规范操作

   操作人员在使用铲车时,要严格遵守操作规程，避免急刹车、急转弯等剧烈操作行为，减少对摇臂的冲击，在装载货物时，要确保货物分布均匀，不超过铲车的额定载荷。


   （图片来源网络，侵删）
2. 定期维护保养
   • 定期对铲车进行全面的检查和维护,包括摇臂的检查，检查摇臂的连接部位是否松动、磨损情况如何、有无变形迹象等，及时发现问题并进行处理，避免小问题演变成大故障。
   • 对摇臂等关键部件进行定期的润滑保养,确保其运动灵活，减少摩擦和磨损，要注意检查润滑系统的工作情况，及时添加或更换润滑油。
3. 改善工作环境

   尽量避免铲车在恶劣的环境下工作,如高温、潮湿、腐蚀性强的环境，如果无法避免，要采取相应的防护措施，如对铲车进行遮阳、防潮、防锈处理等。

4. 加强设备管理

   建立完善的设备档案,记录铲车的使用情况、维修历史等信息，通过对设备数据的分析，合理安排设备的维护保养计划和更新周期，确保设备始终处于良好的运行状态。

以下是关于铲车摇臂变形相关问题的FAQs：

问题1：铲车摇臂变形后还能继续使用吗？ 答：一般情况下，不建议继续使用变形的铲车摇臂，摇臂变形可能会导致与其他部件的配合不佳，影响设备的正常运行，甚至可能引发安全事故，变形的摇臂可能会使铲斗的运动轨迹发生变化，导致物料装卸不准确；还可能会增加其他部件的磨损，缩短设备的使用寿命，如果发现摇臂变形，应及时进行修复或更换，以确保设备的安全可靠运行。

问题2：如何判断铲车摇臂变形修复后的质量是否合格？ 答：判断铲车摇臂变形修复后的质量是否合格，可以从以下几个方面入手：

• 外观检查：修复后的摇臂表面应光滑平整，无裂纹、砂眼、气孔等缺陷，焊接部位应牢固，无虚焊、漏焊现象；堆焊部位应与母材结合良好，无明显的分层、脱落等问题。
• 尺寸精度检查：使用测量工具对修复后的摇臂进行尺寸测量，检查其长度、宽度、厚度、安装孔间距等关键尺寸是否符合设备的原始设计要求，尺寸偏差应控制在允许的范围内，否则可能会影响摇臂与其他部件的配合精度。
• 装配检查：将修复后的摇臂安装到设备上，检查其与其他部件的装配情况，摇臂应能够顺利安装到位，且在装配过程中不应出现卡滞、干涉等现象，安装后，手动转动相关部件，感受其运动是否灵活，有无异常阻力。
• 性能测试：在设备空载和负载的情况下，分别对修复后的摇臂进行性能测试，检查铲斗的升降、倾斜等动作是否正常，有无抖动、异响等问题，观察设备在运行过程中是否存在异常振动、发热等情况。
