农用车发电机连接方法有哪些？

⚠️ 安全警告：在开始任何操作之前，请务必阅读并遵守以下安全事项！

• 断开电瓶！ 这是最重要的一步！务必先断开农用车电瓶的负极（通常是黑色线），以防止短路造成触电、损坏发电机或电瓶。
• 确认发电机型号： 不同型号的发电机（有刷/无刷，内置调节器/外置调节器）接线方式可能不同，请务必查看您发电机上的标签或说明书,确认接线柱的定义。
• 使用正确工具： 准备好合适的扳手、剥线钳、压线钳、电工胶带等。
• 防止短路： 在连接过程中，确保裸露的线头不要相互接触,也不要接触到金属车架。

第一步：准备工作

1. 购买正确型号的发电机： 确保新发电机的功率、尺寸和接口与您的农用车匹配。
2. 准备新线束（如果需要）： 如果原车线束老化、损坏或与新发电机不匹配，需要准备一套新的线束,通常可以购买成品或根据需要自行制作。
3. 清理工作区域： 清理发电机周围的杂物,方便操作。
4. 断开电瓶负极： 使用扳手松开电瓶负极接线柱的螺母，取下电缆并将其固定在远离电瓶负极的地方,防止意外接通。

第二步：认识发电机的接线柱

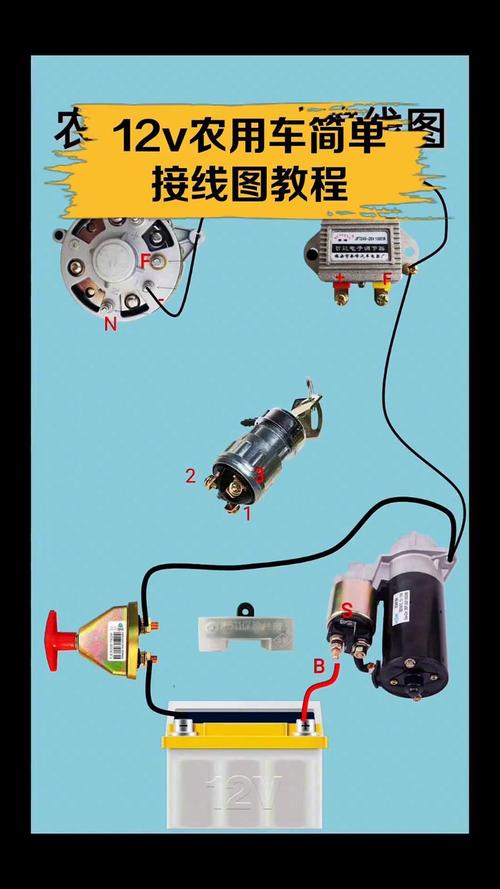

大多数农用车发电机（特别是12V系统）都有三个主要的接线柱，虽然形状和名称可能略有不同,但功能基本一致。

重要提示： 在接线前，请务必根据您发电机上的具体标签来确认每个接线柱的功能,不要仅凭颜色或经验判断。

第三步：具体连接步骤

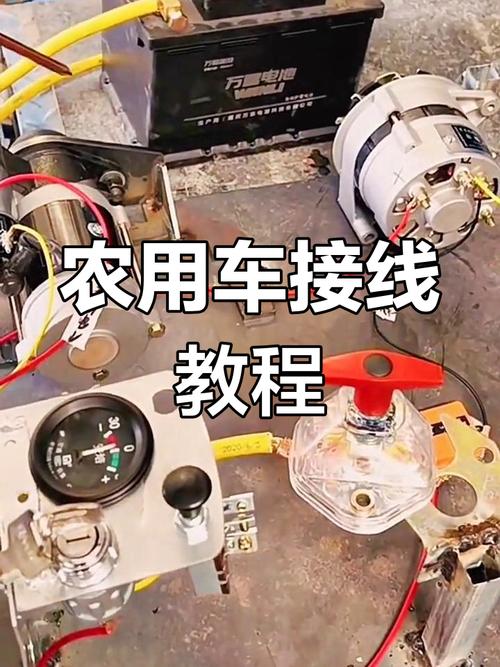

使用原车线束连接（最常见）

如果您的发电机是直接替换旧型号，并且线束完好,连接非常简单。

1. 找到并识别原车线束的插头： 原车线束末端通常有一个塑料插头,上面有三个或更多金属片。
2. 一一对应连接：
   • 最粗的线缆（通常是红色或带红色条纹）连接到发电机的 B+ 接线柱,这根线会通向电瓶正极。
   • 中等粗细的线缆（通常是白色、黄色或蓝色）连接到发电机的 D+ 接线柱,这根线通常会连接到仪表盘上的充电指示灯。
   • 最细的线缆或接地线（通常是黑色）连接到发电机的 E- 接线柱或直接连接到发电机金属外壳的接地螺栓上。
3. 紧固接线柱： 使用合适的扳手，确保将每个接线柱的螺母拧紧，保证接触良好，过松会导致发电不良,过紧可能损坏接线柱。
4. 重新连接接地线： 将发电机外壳的接地线（如果有的话）牢固地连接到车架的干净、无油漆的金属部分。

自制或更换线束连接

如果原线束损坏或与新发电机不匹配,您需要自己连接。

1. 准备线缆：


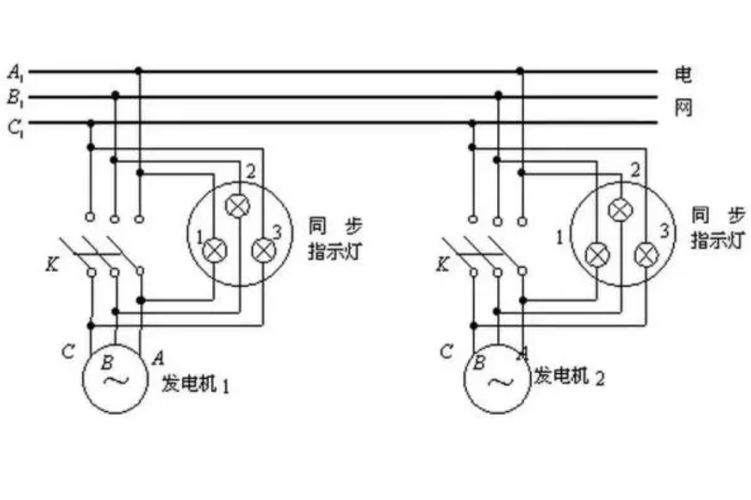

   （图片来源网络，侵删）
   • B+ 主线缆： 使用截面积足够大的线缆（10-16平方毫米的铜线），长度从发电机到电瓶正极,确保线缆能承受发电机的最大输出电流。
   • D+ 线缆： 使用一根较细的线缆（1-2平方毫米）,长度从发电机到仪表盘的充电指示灯。
   • 接地线： 使用一根与主线缆同样粗细的线缆,连接发电机外壳到电瓶负极或车架。

2. 连接B+（电瓶输出）：

   • 将主线缆的一端用接线叉或环形端子牢固地连接到发电机的 B+ 接线柱上并拧紧。
   • 将另一端连接到电瓶的正极接线柱上。注意： 在连接电瓶端之前，可以先不接，等所有线路都接好后再连接,以防止操作时短路。

3. 连接D+（充电指示灯）：

   • 将细线缆的一端连接到发电机的 D+ 接线柱。
   • 将另一端连接到仪表盘上充电指示灯的火线输入端，这根线会经过一个保险丝，您需要查阅车辆电路图来找到正确的连接点，如果仪表盘没有充电灯，此线有时可以悬空，但强烈建议连接充电灯,以便监控发电机工作状态。

4. 连接接地（E-）：

   • 将接地线的一端连接到发电机外壳的接地螺栓上，并用砂纸打磨一下接触点,确保接触良好。
   • 将另一端连接到电瓶的负极接线柱或车架上干净、牢固的接地点,这是保证发电机正常工作的关键！

第四步：测试与收尾

1. 目视检查： 再次检查所有连接是否牢固、正确，线缆有无破损或可能接触到高温部件（如排气管）的风险。
2. 连接电瓶： 将之前断开的电瓶负极电缆重新连接并拧紧。
3. 启动车辆并测试：
   • 启动农用车的发动机。
   • 观察充电指示灯： 启动后，仪表盘上的充电指示灯应该立即熄灭，如果灯一直亮着,说明发电机没有正常发电或线路连接错误。
   • 测量电压： 使用万用表测量电瓶两端的电压。
     • 发动机熄火时： 电压应在12.6V左右。
     • 发动机怠速时： 电压应上升到 8V - 14.8V 之间，如果电压低于13.5V，说明发电不足；如果高于15V，说明充电电压过高，会损坏电瓶和电器,需要检查调节器。
4. 检查用电设备： 打开大灯、喇叭等用电设备，观察电压是否稳定,灯光明暗有无明显变化。
5. 固定发电机： 确认一切正常后,将发电机牢固地固定在支架上。

常见问题排查

• 不充电（充电灯亮）：
  • 检查所有接线是否牢固、正确，特别是B+和接地线。
  • 检查保险丝是否熔断。
  • 检查发电机皮带是否过松或断裂。
  • 发电机内部可能损坏（如整流器、转子或定子线圈）。
• 充电电压过高/过低：
  • 通常是发电机内置的电压调节器故障，对于有刷发电机,也可能是碳刷磨损严重。
  • 检查线路中是否有电阻过大的点（如接地不良）。

希望这份详细的指南能帮助您成功完成农用车发电机的连接！如果您对任何步骤不确定,建议咨询专业的汽车电工。
