农用车马达接线图如何正确连接？

• 安全第一： 在操作前，务必断开蓄电池的负极（-）电缆，以防止短路发生。
• 型号差异： 不同品牌、型号的农用车，其电路图可能略有不同，本图示为最经典、最通用的接法，请以您车辆的具体维修手册为准。
• 正负极： 农用车通常使用12V或24V直流电，请务必确认您的车辆电压，接线错误会烧毁马达和保险丝。

核心部件简介

在接线前,我们先认识一下启动系统中的几个关键部件：

1. 蓄电池： 提供整个系统的直流电源，通常为12V或24V。
2. 启动马达： 核心部件，通电后产生强大动力，通过驱动齿轮带动发动机飞轮转动，从而启动车辆。
3. 点火开关/启动开关： 驾驶员操作的开关，控制启动电路的通断。
4. 继电器（启动继电器）： 一个小型的电磁开关，它的作用是用小电流控制大电流，避免点火开关因启动电流过大而烧毁。
5. 保险丝/熔断器： 保护电路，在电流异常时熔断，防止火灾。
6. 连接导线： 包括连接蓄电池到马达的主电源线（通常很粗）、连接继电器到点火开关的控制线等。

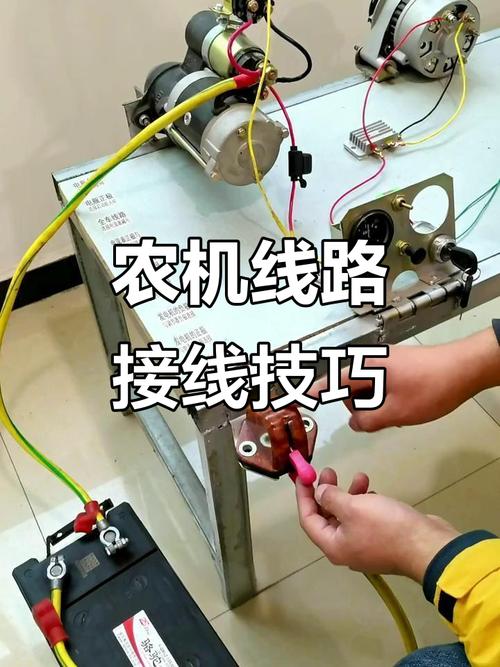

通用接线示意图

下面是一个最经典的农用车启动系统接线示意图,清晰地展示了各个部件之间的连接关系。

graph TD
    subgraph 蓄电池
        BATT[蓄电池]
    end
    subgraph 点火开关
        IGN[点火开关]
    end
    subgraph 继电器
        RELAY[启动继电器]
        RELAY内部结构 -->|线圈| RELAY_PIN86
        RELAY内部结构 -->|线圈| RELAY_PIN85
        RELAY内部结构 -->|触点| RELAY_PIN30
        RELAY内部结构 -->|触点| RELAY_PIN87
    end
    subgraph 启动马达
        MOTOR[启动马达]
    end
    subgraph 保护装置
        FUSE[保险丝]
    end
    %% 连接关系
    BATT正极 --> FUSE
    FUSE --> RELAY_PIN30
    RELAY_PIN87 --> MOTOR正极
    BATT负极 --> 车辆接地
    %% 控制电路
    IGN启动档 --> RELAY_PIN86
    RELAY_PIN85 --> 车辆接地
    %% 马达接地
    MOTOR负极 --> 车辆接地
    %% 图例说明
    style BATT fill:#f9f,stroke:#333,stroke-width:2px
    style MOTOR fill:#ccf,stroke:#333,stroke-width:2px
    style RELAY fill:#cfc,stroke:#333,stroke-width:2px
    style IGN fill:#ffc,stroke:#333,stroke-width:2px
    %% 注释
    linkStyle 0 stroke:red,stroke-width:2px
    linkStyle 1 stroke:red,stroke-width:2px
    linkStyle 2 stroke:blue,stroke-width:2px
    linkStyle 3 stroke:blue,stroke-width:2px
    linkStyle 4 stroke:blue,stroke-width:2px
    linkStyle 5 stroke:blue,stroke-width:2px
    linkStyle 6 stroke:blue,stroke-width:2px
    linkStyle 7 stroke:blue,stroke-width:2px
    linkStyle 8 stroke:blue,stroke-width:2px
    linkStyle 9 stroke:blue,stroke-width:2px
    linkStyle 10 stroke:blue,stroke-width:2px
    %% 简化接地
    classDef ground fill:#aaa,stroke:#333,stroke-width:1px
    class 车辆接地 ground

接线步骤详解

第一步：识别继电器引脚（最关键的一步）

启动继电器通常有4个或5个引脚,我们关注的是4个主要的引脚：

• 30号脚 (Pin 30): 电源输入脚。这是最粗的线，直接连接到蓄电池正极，经过保险丝后接入，这个脚始终带电。
• 87号脚 (Pin 87): 电源输出脚。这也是最粗的线，从继电器87号脚引出，连接到启动马达的电源接线柱，当继电器吸合时，30号和87号脚导通。
• 86号脚 (Pin 86): 线圈正极/控制信号输入脚，连接到点火开关的启动档，当点火开关拧到“启动”位置时，这里会有12V（或24V）的电压。
• 85号脚 (Pin 85): 线圈负极/接地脚，直接连接到车辆的金属车架（接地），形成控制回路。

记忆技巧：

• 30和87：是主电流路径，线最粗。
• 86和85：是控制电流路径，线较细。
• 86进电，85接地，继电器就工作。

第二步：连接主电源电路（大电流）

1. 正极主干线：


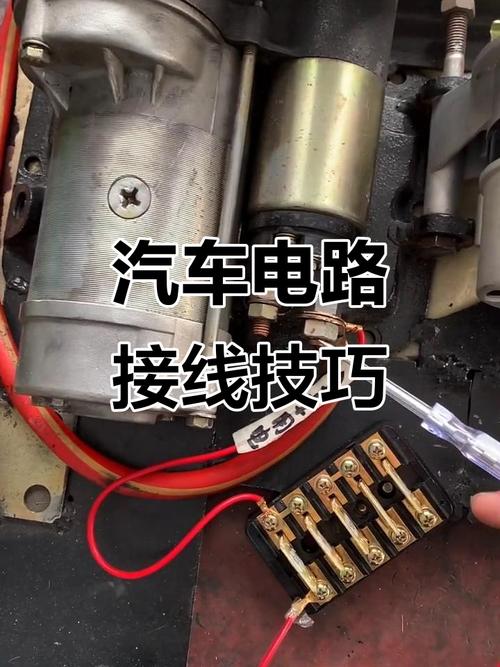

   （图片来源网络，侵删）
   • 从蓄电池正极引出一根足够粗的导线（通常为红色或橙色）。
   • 这根导线首先连接到保险丝座上。
   • 从保险丝的另一端引出,连接到继电器的30号脚。

2. 马达电源线：

   • 从继电器的87号脚再引出一根同样粗的导线。
   • 将这根导线的另一端,牢固地拧紧在启动马达上标有“B+”、“M”或“S”的接线柱上，这个接线柱是马达的主电源输入端。

第三步：连接控制电路（小电流）

1. 点火开关到继电器：

   • 从点火开关的“启动”档（通常标有“START”或“II”）引出一根导线（颜色可能是白色、黄色或蓝色）。
   • 将这根导线的另一端连接到继电器的86号脚。

2. 继电器接地：

   • 找一根导线,一端连接到继电器的85号脚。
   • 另一端连接到车辆的裸露金属部分（如车架、发动机缸体等），确保接触良好、无锈蚀，这是为了给控制线圈提供回路。

第四步：完成接地

• 启动马达的接地： 大多数启动马达的外壳是直接通过其安装螺栓与发动机缸体相连，而发动机缸体又通过粗电缆与蓄电池负极相连，只要马达安装牢固，接地就是可靠的，如果发现启动无力，可以检查马达与发动机的接触面是否清洁、无油漆。
• 蓄电池负极接地： 蓄电池的负极电缆必须牢固地连接到车辆的接地桩上，通常是发动机或车架。

常见故障排查

如果农用车无法启动,可以从以下几个方面检查接线：

1. 只听到“咔哒”一声，但马达不转：

   • 原因： 继电器吸合，但主电流未通过，可能是继电器到马达的87号脚线路接触不良、断路，或者蓄电池电量严重不足。
   • 检查： 用万用表测量继电器87号脚在启动时是否有电，检查蓄电池电压。

2. 完全没反应，一点声音都没有：

   • 原因： 控制电路断路，可能是点火开关故障、保险丝烧断、继电器86号脚线路断路，或者继电器本身损坏。
   • 检查： 检查保险丝是否完好，用万用表测量点火开关启动档是否有输出电压，可以尝试短接继电器的86和85号脚，如果马达能转，说明继电器以前的控制线路有问题。

3. 启动后马达“嗒嗒”响，无法啮合：

   • 原因： 通常是驱动齿轮与飞轮齿圈没有对正，或者马达内部的电磁开关（即继电器部分）故障，导致吸合后无法保持。

希望这个详细的示意图和说明能帮助您解决问题！如果您能提供车辆的具体品牌和型号，或许能找到更精确的电路图。
