农用三轮拖拉机档位图

农用三轮拖拉机的档位系统是其核心部分,通常由主变速箱和副变速箱（也叫高低速箱）组合而成，以实现多档位选择，满足不同作业速度和扭矩的需求。

档位基本原理（“先分后合”）

大多数农用三轮拖拉机采用“主副箱结构”：

1. 主变速箱（主箱）：负责前进和后退的基本档位，通常有 4个档位（1, 2, 3, 4档）。
2. 副变速箱（副箱）：负责在主箱的基础上进行“高低速”切换，通常有 2个档位（低速/高速）。

最终档位 = 主箱档位 × 副箱档位

• 高速档：前进1高速、前进2高速、前进3高速、前进4高速
• 低速档：前进1低速、前进2低速、前进3低速、前进4低速

这样就组成了 4个前进档 × 2个高低速 = 8个前进档，同理，通常也有 2个或4个倒档。

典型档位图示例

以下是一个非常常见的 “4+1”×2 档位布局图（即主箱4个前进档+1个倒档，副箱高低速2档）。

图1：方向盘档位布局（常见于方向盘式拖拉机）

操作说明：

• 主箱档位（1, 2, 3, 4, R）：通过拨动方向盘右侧或下方的档杆来切换，这是切换“档位”的动作。
• 副箱档位（高/低）：通过拨动方向盘左侧或下方的拨杆来切换，这是切换“速度范围”的动作。

操作顺序（非常重要）：

1. 先停车：在切换档位前，必须将离合器踩到底（踩死），并确保拖拉机完全静止。
2. 选择高低速：先根据作业需要，用左手或右手拨杆选择“高”或“低”档位。
3. 选择档位：再用另一个拨杆选择具体的档位（如1, 2, 3, 4或R）。
4. 起步：缓慢松开离合器，同时轻踩油门。

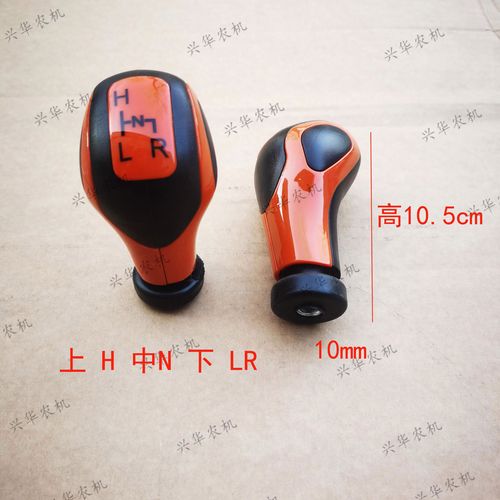

图2：手柄档位布局（常见于手把式拖拉机）

操作说明：

• 这种布局通常将两个功能集成在一个或两个手柄上。
• 主箱档位（1, 2, 3, 4, R）：通过前后拨动主档杆来选择。
• 副箱档位（高/低）：通过左右拨动副档杆（或主档杆上的拨片）来选择。

操作顺序： 同样是“先停车，选高低速，再选档位”。

档位功能与使用场景

了解每个档位的作用,可以更好地操作拖拉机，提高效率和安全性。

换档操作要点与注意事项

1. 必须踩离合：所有换档操作，都必须将离合器踏板踩到底，否则会打齿，损坏变速箱。
2. 停车换档：对于新手，最好在车辆完全静止时进行换档，尤其是从高档换到低档时，熟练后，可在低速行驶时“两脚离合”进行动态换档。
3. 油门配合：
   • 起步：离合器联动点（半联动）时，应轻踩油门，同时缓慢松离合。
   • 换档：换入新档位后，松开离合器的同时，平稳地加油。
4. 档位与速度匹配：
   • 重载、爬坡：使用低速档（如1低速、2低速）。
   • 平坦路面、空载：使用中高速档（如3高速、4高速）。
   • 避免高档位低转速（俗称“拖档”），会导致发动机抖动、无力，甚至损坏发动机。
5. 定期保养：定期检查和更换变速箱齿轮油，保证换档顺畅，延长变速箱寿命。

农用三轮拖拉机的档位系统虽然看起来复杂,但只要理解了“主箱选档位，副箱选速度”的核心原理，并遵循“先停车，后换档”的操作规范，就能轻松掌握，最重要的还是根据作业负载选择合适的档位，做到“低速重载，高速轻载”，这样才能让拖拉机既高效又安全地工作。
