农用车4线发电机如何接线与检修？

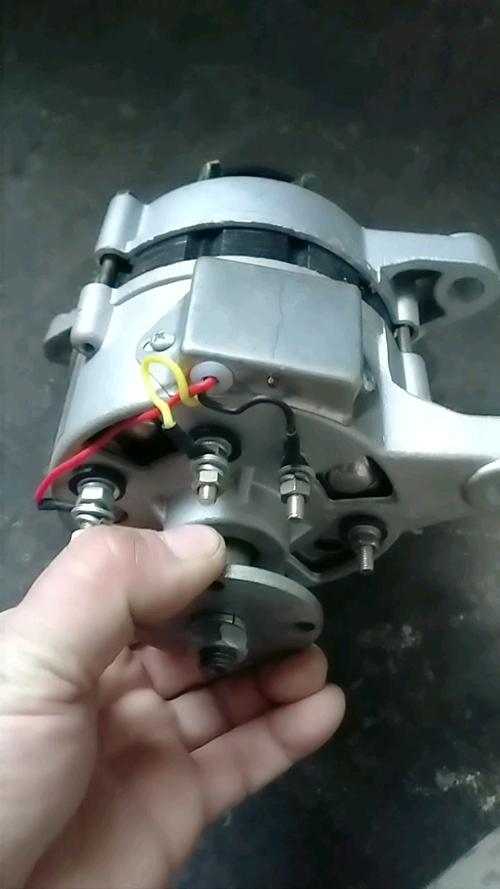

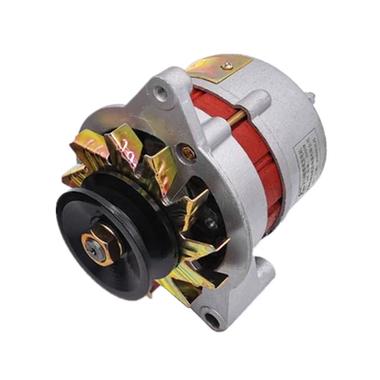

4条线分别是哪几条？（颜色与功能）

农用车发电机的4条线颜色和功能可能因厂家和型号略有不同，但最常见的接法如下。在操作前，请务必查阅您车辆的具体维修手册，并确认线缆颜色！

这里以最常见的接法为例：

每条线的详细工作原理

B+ (输出正极线)

• 线径：最粗,因为它要承载发电机输出的全部电流。
• 连接方式：直接连接到蓄电池的正极，以及车辆的主保险丝/电源分配盒。
• 工作流程：当发电机正常发电后，B+端子就会输出电压（通常是13.5V - 14.8V，取决于车辆系统），为全车设备供电,并将多余的电量充入蓄电池。

D+ (励磁/充电指示线)

这是发电机能否正常工作的关键。

• 初始励磁（自激过程）：

  1. 当你打开点火开关（ON档），但不启动发动机时，车辆的电瓶会通过D+线给发电机的励磁线圈提供一个微弱的电流。
  2. 这个微弱的电流产生一个初始磁场，让发电机在发动机被带动起来后，能够迅速建立起电压并开始发电，这个过程叫做“自激”或“残压建压”。
  3. 一旦发电机开始正常发电，B+端的电压会高于D+端，此时发电机会自动切换为由自身B+端为D+端的励磁线圈供电，这个过程叫“他激”。

• 充电指示灯控制：

  1. D+线通常还连接到仪表盘上的一个“充电指示灯”（一个画有电瓶或“ALT”字样的灯）。
  2. 点火开关ON，发动机未启动：电瓶通过D+线励磁，同时电流也流过充电指示灯到接地端，所以充电指示灯是亮的。
  3. 发动机启动后，发电机正常发电：发电机D+端的电压被抬升到与B+端相近，充电指示灯两端的电压差消失，灯熄灭。
  4. 发电机故障：如果发电机不发电或发电不良，D+端电压无法建立，充电指示灯两端的电压差持续存在，灯会一直亮着,提醒驾驶员发电机有问题。

N (中性点线)

• 功能：N线是从发电机三相绕组的星形连接的中性点引出的，它输出的电压是B+端输出电压的一半左右（B+输出14V，N线就输出约7V）。
• 作用：这个电压信号被送到发电机内部的电压调节器，调节器通过监测N线电压，可以更精确地判断发电机转速和负载变化，从而动态调整励磁电流，确保在任何转速下，B+端的输出电压都能稳定在标准值（如14V）,防止电压过高损坏电器或过低导致电瓶亏电。

E (接地线)

• 功能：提供电流回路。
• 重要性：这是最容易被忽视但至关重要的一条线，发电机内部的所有电子元件（如二极管、调节器）都需要通过E线与车辆负极构成回路。
• 常见问题：如果E线接触不良（比如接地螺丝松动、锈蚀），会导致发电机发电不稳定、输出电压低、发电机过热甚至烧毁,很多发电机故障都源于接地不良。

常见故障与排查

故障现象1：启动后充电指示灯不亮

• 可能原因：
  1. 充电指示灯本身或其线路损坏。
  2. D+线断路或接触不良。
  3. 点火开关故障。
• 排查：用万用表测量D+线在点火开关ON档时是否有电压（约12V）。

故障现象2：启动后充电指示灯常亮

• 可能原因：
  1. 发电机不发电（最常见）：内部二极管击穿、定子/转子线圈断路、电压调节器损坏。
  2. D+线断路,导致发电机无法自激和他激。
  3. B+线或接地线断路/接触不良。
  4. V型皮带过松或断裂,发电机未被带动。
• 排查：
  1. 检查V型皮带。
  2. 用万用表测量B+端子对地电压，启动后应显示13.5V以上，如果电压很低或没有,则很可能是发电机内部故障。

故障现象3：发电机异响

• 可能原因：
  1. 轴承损坏（发出“嗡嗡”或“咯咯”的响声）。
  2. 转子扫膛（与定子摩擦，发出摩擦声）。
  3. V型皮带啸叫（皮带过松或老化）。
• 排查：直接听发电机位置,判断声音来源。

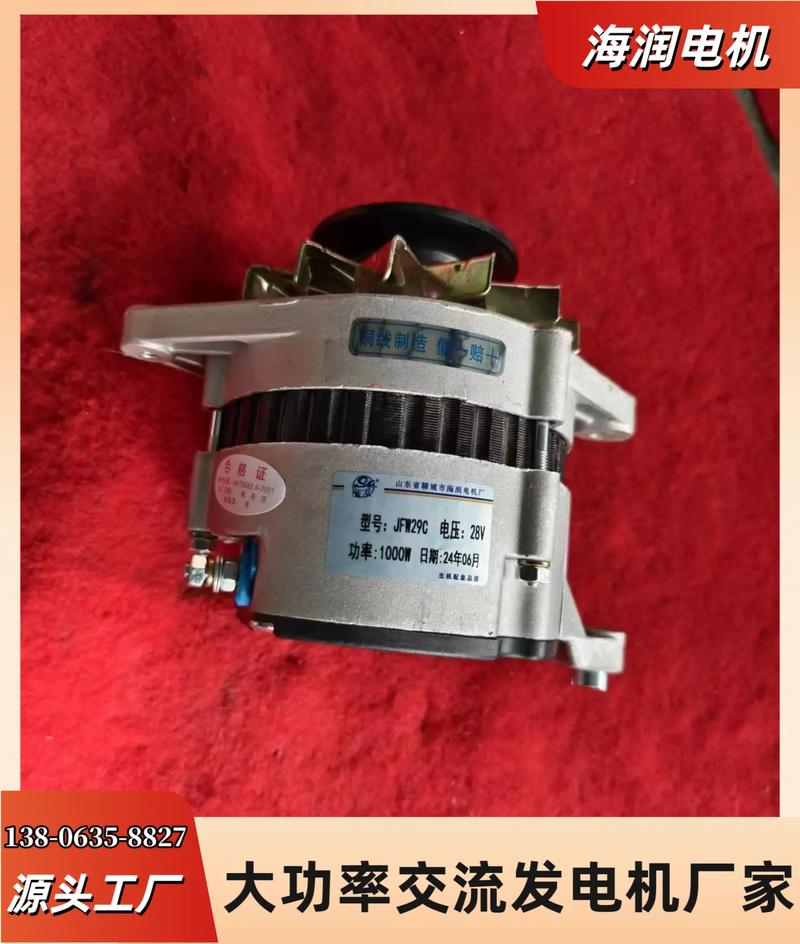

更换发电机时的注意事项

1. 断开电瓶负极：这是为了防止操作时短路损坏新发电机或车辆电路。
2. 记好接线：在拆卸旧发电机前，用手机拍下接线照片，或做好标记，避免接错，特别是D+和N线,如果接反可能导致不发电或损坏调节器。
3. 清洁接地：安装新发电机前，务必将发电机与车架的接地接触面打磨干净,确保接地良好。
4. 检查皮带：更换发电机时，最好一并检查V型皮带，如有老化、裂纹或过松,应一同更换。
5. 测试：安装完毕后，启动发动机，观察充电指示灯是否熄灭，并用万用表测量B+端子电压是否正常。

希望这份详细的解释能帮助您更好地理解和使用农用车的4线发电机！
