在接线前，最重要的一步是确认您的发电机类型,因为接线方式会因发电机是否内置调节器而有很大差异。

第一步：判断发电机类型

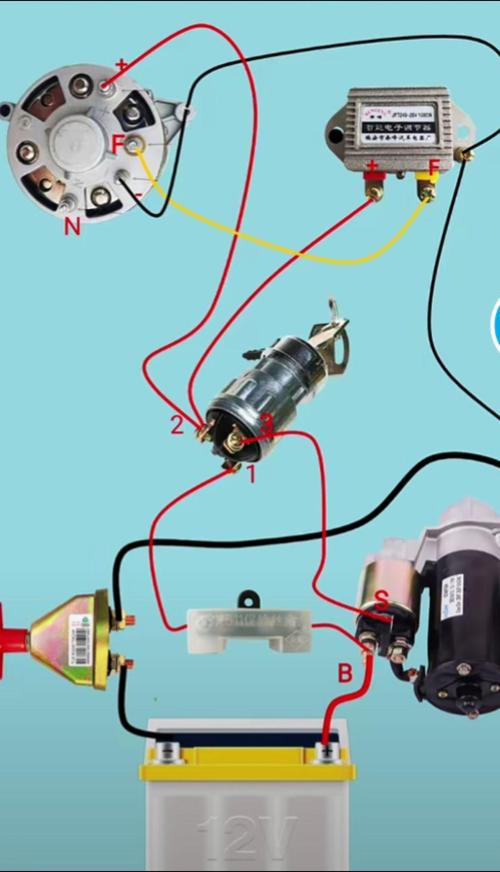

请观察您的发电机,主要有以下两种情况：

（图片来源网络，侵删）

这种发电机将调节器集成在发电机内部，外部通常只有3个或4个接线柱，这是目前的主流配置,接线相对简单。

常见接线柱标识：
- B+ (或 A+, S+): 电枢输出端，这是发电机的主要输出端,通过粗电缆直接连接到电瓶的正极。
- D+ (或 IG, L, S): 磁场/指示灯端，这个端子有两个作用：1. 给发电机内部的调节器提供点火信号，让发电机开始发电；2. 连接驾驶室里的充电指示灯,用于指示发电机的工作状态。
- E (或 -): 接地端，连接到发电机外壳,实现接地。
- N (或 W): 中性点端，在某些型号中存在，用于驱动其他仪表（如油压表、水温表）,在基础充电电路中通常不使用。

这种发电机的调节器是一个独立的黑色小盒子，安装在发电机附近，它的接线会多一些,但原理同样清晰。

发电机端接线柱：
- A+ (或 B+): 电枢输出端,连接到电瓶正极。
- F (或 F2): 磁场线圈端,连接到调节器的F端。
- E (或 -): 接地端,连接到发电机外壳。
调节器端接线柱：
- B+ (或 A+): 电枢输入端，从发电机的A+端引线过来,或直接连接到电瓶正极。
- F (或 F1): 磁场输出端,连接到发电机的F端。
- D+ (或 IG, S): 点火信号端,连接到点火开关。
- E (或 -): 接地端,连接到车架或电瓶负极。

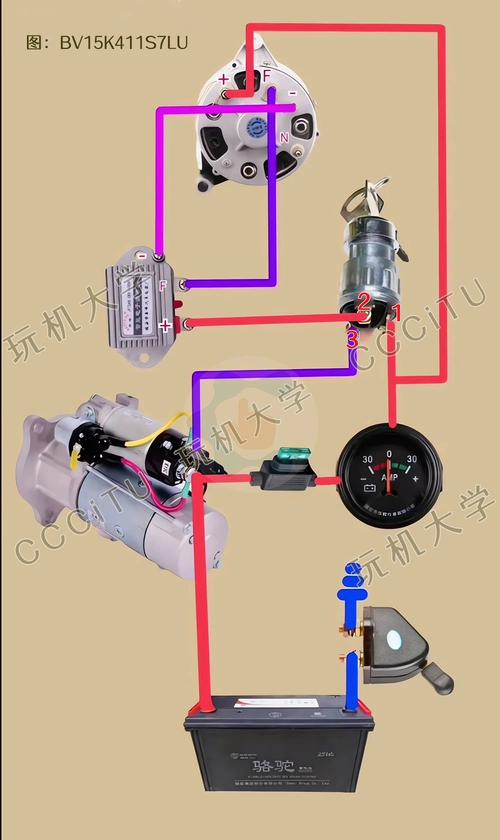

这是最典型的接线方式,适用于绝大多数现代农用车。

接线步骤：

（图片来源网络，侵删）

连接电瓶（B+）：
- 找到一根截面积足够大（通常为10平方毫米以上）的红色或黑色粗电缆。
- 将电缆的一端牢固地拧在发电机的 B+ 接线柱上。
- 将电缆的另一端牢固地连接到汽车电瓶的正极，这是充电的主回路，必须保证连接可靠、接触良好。
连接点火/充电指示灯（D+）：
- 找到一根细导线（通常是红色或带颜色条纹的线）。
- 将导线的一端连接到发电机的 D+ 接线柱。
- 将导线的另一端连接到驾驶室仪表盘上的充电指示灯上，指示灯的另一端则连接到点火开关的输出端。
- 工作原理：打开点火开关（ON档），电流通过D+端子给发电机“通电”，发电机开始励磁，充电指示灯会点亮（因为电流通过灯泡到接地形成回路），当发动机启动，发电机正常发电后，D+端子的电压与电瓶电压相近，充电指示灯两端电位差消失，灯熄灭,表示充电正常。
确保良好接地（E）：
- 发电机的外壳金属部分本身就是接地端。
- 关键：必须确保发电机的安装基座（支架）与车辆的车架或发动机缸体有良好的金属接触，如果支架上有油漆或锈蚀，需要刮掉，确保金属与金属直接接触，这样才能形成可靠的接地回路，如果发电机有专门的E接线柱,则用导线直接连接到车架。

内置调节器）：

（图片来源网络，侵删）

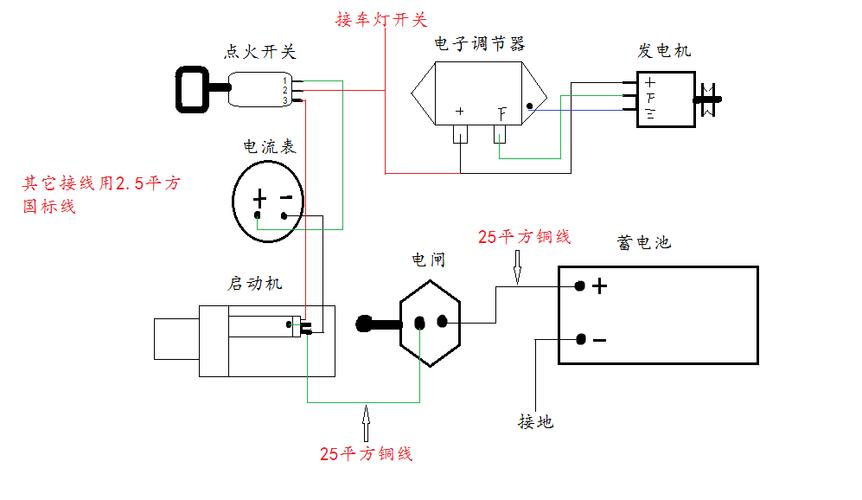

这种类型在老式拖拉机或一些特定车型上还能见到。

接线步骤：

发电机与电瓶连接（A+）：
- 用一根粗电缆连接发电机的 A+ 接线柱和电瓶的正极。
发电机与调节器连接（F端）：
- 用一根导线连接发电机的 F (或 F2) 接线柱和调节器的 F (或 F1) 接线柱,这构成了发电机的磁场控制回路。
调节器接地（E）：
- 用一根导线连接调节器的 E (或 -) 接线柱到车架或电瓶负极,确保良好接地。
调节器与点火开关连接（D+）：
- 用一根导线连接调节器的 D+ (或 IG) 接线柱到点火开关的输出端，当点火开关打开时，给调节器供电,调节器进而控制发电机开始发电。

外置调节器）：

断开电瓶负极：在进行任何接线操作前，务必断开汽车电瓶的负极电缆,以防短路发生危险。
确认电压：绝大多数农用车发电机为12V系统，请勿与24V系统混淆,否则会烧毁电器。
使用正确规格的线缆：
- B+ 必须使用足够粗的电缆，以承受大电流,防止过热和火灾。
- 所有连接点必须用接线端子牢固压紧，然后用防松螺母和绝缘套管做好防护,不要直接将铜线拧在螺丝上。
检查线路绝缘：确保所有电线都有良好的绝缘保护，特别是与发动机高温部件或运动部件（如风扇、皮带）接触的地方,防止磨损导致短路。
测试：接线完成后，重新连接电瓶负极，启动发动机，观察仪表盘上的充电指示灯是否在启动后熄灭，可以使用万用表测量电瓶电压，怠速时应在13.8V - 14.5V之间,表明发电机工作正常。
遵循车辆手册：最准确的信息永远在您的车辆维修手册中,请以手册为准。

希望这份详细的指南能帮助您顺利完成农用车发电机的接线工作！
