农用车发电机电瓶接线图

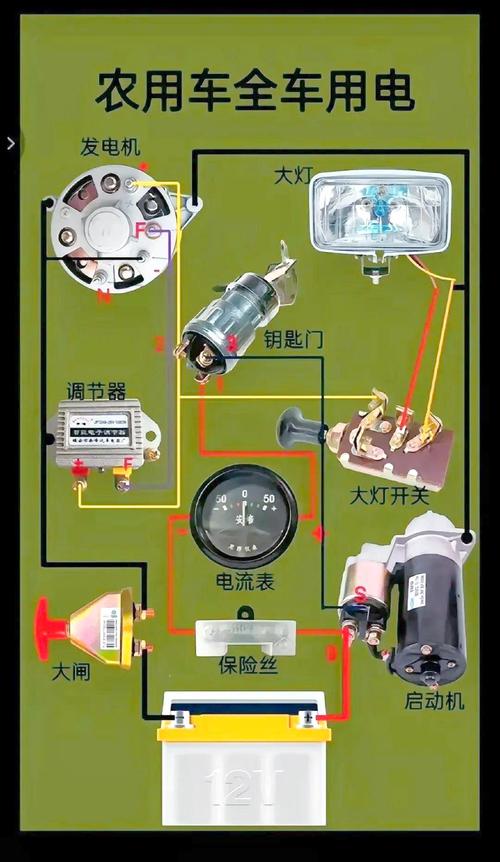

农用车电气系统虽然比汽车简单，但核心原理是相通的，主要部件包括：发电机、蓄电池（电瓶）、电压调节器、点火开关（钥匙开关），以及各种用电设备（灯光、喇叭、启动电机等）。

核心部件及其作用

在接线之前,先明确每个部件的作用：

1. 发电机：

   • 作用：由发动机通过皮带带动，产生交流电，经过整流和调节后，为全车用电设备供电,并为蓄电池充电。
   • 关键接口：通常有 B+ (或 A+, S 等标识，是输出正极)、D+ (或 IG, S，是励磁/指示信号)、E (或 ``，是接地/负极)。

2. 蓄电池（电瓶）：

   • 作用：储存化学能，在发动机未启动时为启动电机和全车电子设备供电，发电机工作时,为其充电。
   • 关键接口：正极 () 和负极 ()。

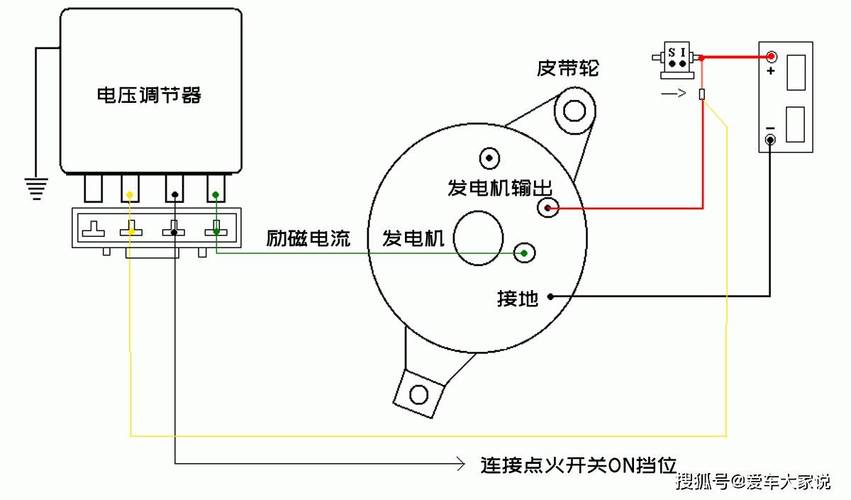

3. 电压调节器：

   • 作用：现代农用车发电机大多内置了调节器，它的核心任务是稳定发电机输出的电压,防止电压过高烧毁电器或过低导致蓄电池亏电。
   • 关键接口：通常与发电机 D+ 和 B+ 端子相连,并可能接地。

4. 点火开关：


   （图片来源网络，侵删）
   • 作用：控制全车电路的通断，通常有 OFF (关)、ON (开)、START (启动) 等档位。
   • 关键接口：BATT (接蓄电池正极，常电)、IGN (点火档，接发电机励磁和用电设备)、ST (启动档，接启动电机电磁开关)。

典型接线图及详细说明

下面我们以最常见的内置调节器的发电机为例,提供两种典型的接线图和说明。

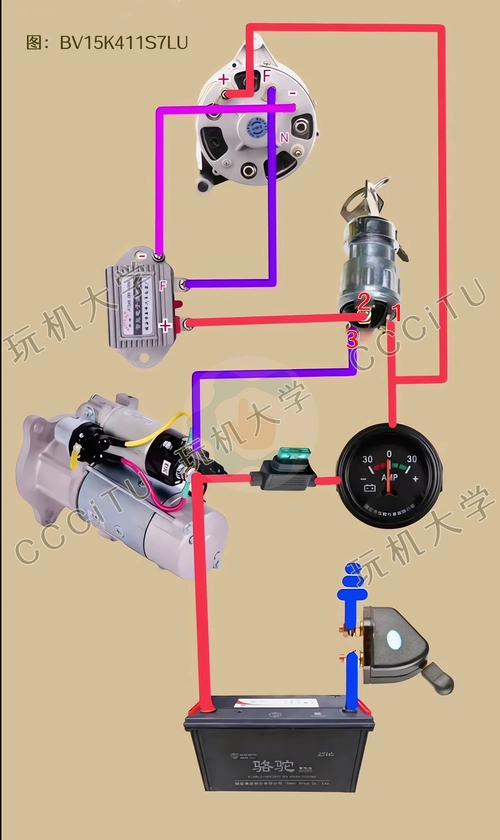

三线制发电机（最常见）

这种发电机有三个主要接线柱：B+、D+、E。

接线步骤详解：

1. 发电机与蓄电池的连接（主电源回路）


   （图片来源网络，侵删）
   • 线路：从 蓄电池正极 (+) 引出一根较粗的主线缆。
   • 连接点：
     • 一端连接到 发电机 B+ 接线柱，这是发电机输出的主要电流,线径很粗。
     • 另一端连接到 点火开关的 BATT (或 BAT) 接线柱，这根线为点火开关提供常电，同时也能在发电机不工作时，为点火开关后的部分小功率设备（如停车灯、时钟）供电（如果设计如此）。

2. 发电机的励磁与充电指示回路

   • 线路：从 点火开关的 IGN (或 IG) 接线柱 引出一根线。
   • 连接点：
     • 连接到 发电机的 D+ 接线柱。
     • 功能：
       • 励磁：当钥匙拧到 ON 档时，电流通过 D+ 进入发电机的励磁线圈，开始“自励”或“他励”,使发电机开始发电。
       • 充电指示：在很多车上，D+ 信号会通过一个充电指示灯（通常在仪表盘上）接地，发电机未发电时，指示灯亮；发电机正常发电后，D+ 电压升高，指示灯熄灭,这是判断发电机是否工作的重要依据。

3. 接地回路（非常重要！）

   • 线路：
     • 发电机接地：一根线从 发电机 E (或 ) 接线柱 连接到 发动机机体 或 车架大梁 的干净、无油漆的金属部分。
     • 蓄电池接地：蓄电池负极 (-) 必须用一根粗线连接到 发动机机体 或 车架大梁。
     • 车身接地：车架或驾驶室的各种金属部件也需要良好接地。
   • 功能：所有电流都需要通过这条回路流回蓄电池负极，接地不良是导致各种电气故障（如灯光不亮、启动困难）的最常见原因。

总结三线制流程： ON 档 -> IGN 得电 -> D+ 得电 -> 发电机开始励磁发电 -> B+ 输出电流 -> 供给用电设备并为蓄电池充电 -> E 和蓄电池负极通过车身构成回路。

两线制发电机（较老或简化设计）

这种发电机只有两个接线柱：B+ (或 A+) 和 E (或 )。

接线步骤详解：

1. 发电机与蓄电池的连接（主电源回路）

   • 线路：从 蓄电池正极 (+) 引出一根主线缆。
   • 连接点：
     • 一端连接到 发电机 B+ 接线柱。
     • 另一端连接到 点火开关的 BATT 接线柱。
   • 与三线制的区别：这种设计的发电机依靠“残余磁场”进行自励，只要发动机转动，发电机就能开始发电,不需要外接励磁信号。

2. 接地回路

   • 线路：与三线制完全相同。
     • 发电机 E 接地。
     • 蓄电池负极 接地。
     • 确保所有接地都可靠。

总结两线制流程： 发动机转动 -> 发电机依靠残余磁场开始发电 -> B+ 输出电流 -> 供给用电设备并为蓄电池充电 -> E 和蓄电池负极通过车身构成回路。

注意：两线制发电机通常没有充电指示灯功能,或者用一个简单的电压表来监控充电状态。

故障排查指南

根据接线图,可以快速定位问题：

1. 不充电（所有用电设备由电瓶供电，很快会没电）

   • 检查接地：这是第一要务！用万用表测量发电机外壳与电瓶负极之间的电阻，应小于1欧姆,清理接地点的锈迹和油漆。
   • 检查 B+ 线路：这根线是否烧蚀、接头是否松动？可以测量发电机 B+ 接线柱在发动机运转时是否有电压（正常在13.5V - 14.5V）。
   • 检查 D+ 线路（三线制）：钥匙拧到 ON 档，测量 D+ 接线柱是否有电（通常是12V），如果没有，检查点火开关到 D+ 的线路。
   • 检查发电机本身：如果以上线路都正常,可能是发电机内部整流桥或调节器损坏。

2. 充电电压过高（烧灯泡、烧电器）

   • 几乎100%是发电机内置的电压调节器损坏,需要更换发电机总成。

3. 充电电压过低（启动困难，灯光昏暗）

   • 皮带打滑：检查发电机皮带是否过松或磨损严重。
   • 线路压降：检查 B+ 主线缆是否过长、过细或接头氧化导致电阻过大。
   • 发电机内部故障：如个别二极管击穿（会导致三相不平衡，电压下降）。
   • 调节器故障：调节器无法正常提升输出电压。

安全提示

• 断开电瓶负极：在进行任何电气操作前，务必先断开蓄电池的负极接线,以防短路。
• 注意线径：主电源线 (B+) 必须使用足够粗的线缆，以承受大电流，否则会严重发热,引发火灾。
• 防短路：裸露的线头要用绝缘胶带包好,不要让它们接触到金属车身。

希望这份详细的接线图和说明能对您有所帮助！如果您的车型有特殊设计,请务必参考其维修手册。
