农用三轮车发电机的检修

第一部分：检修前的准备工作与安全须知

1. 安全第一！



   • 断开电瓶负极！ 这是最重要的一步，在操作发电机之前，务必关闭车辆电源，并断开电瓶的负极（通常是黑色线）接头，这可以防止短路、电击和损坏车辆电气元件。
   • 等待发动机冷却： 如果刚熄火，请等待发动机和发电机冷却下来,以免烫伤。
   • 佩戴防护装备： 建议戴上手套和护目镜,以防被金属边角划伤或油污弄脏。

2. 准备工具和材料

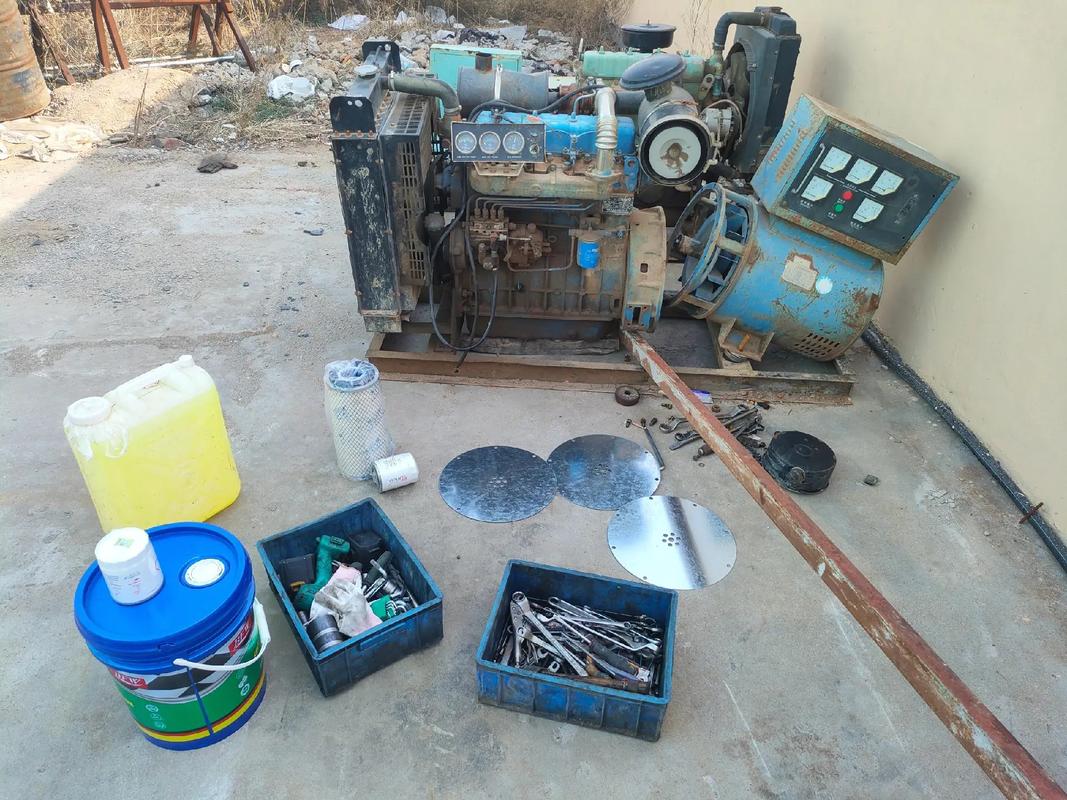

   （图片来源网络，侵删）
   • 基本工具： 扳手（套筒或开口）、螺丝刀（十字和一字）、钳子。
   • 测量工具： 万用表（必备！）、试灯或12V小灯泡。
   • 清洁材料： 抹布、毛刷、化油器清洗剂或WD-40。
   • 可能需要的备件： 皮带、二极管、电压调节器、轴承、电刷等。

第二部分：初步故障判断（不拆发电机）

在拆解之前，先进行简单的检查,可以快速定位问题。

1. 检查充电指示灯

   • 现象： 启动发动机后，仪表盘上的充电指示灯（通常是红色电池符号或“ALT”字样）不熄灭,或者直接不亮。
   • 初步判断：
     • 不亮： 可能是灯泡烧毁、保险丝熔断或线路断路。
     • 常亮： 表明发电机没有向电瓶充电，原因可能是发电机本身故障、皮带打滑、线路问题或电压调节器故障。

2. 检查发电机皮带

   • 方法： 用手指按压皮带中部，应有约10-15毫米的松垮度。
   • 判断：
     • 过松： 皮带会打滑，导致发电机转速不足，无法正常发电，会听到“吱吱”的打滑声。
     • 过紧： 会给发电机轴承和发电机轴带来过大负荷,导致轴承过早损坏。
     • 老化/开裂： 皮带表面有裂纹或边缘起毛,必须立即更换。

3. 听声音

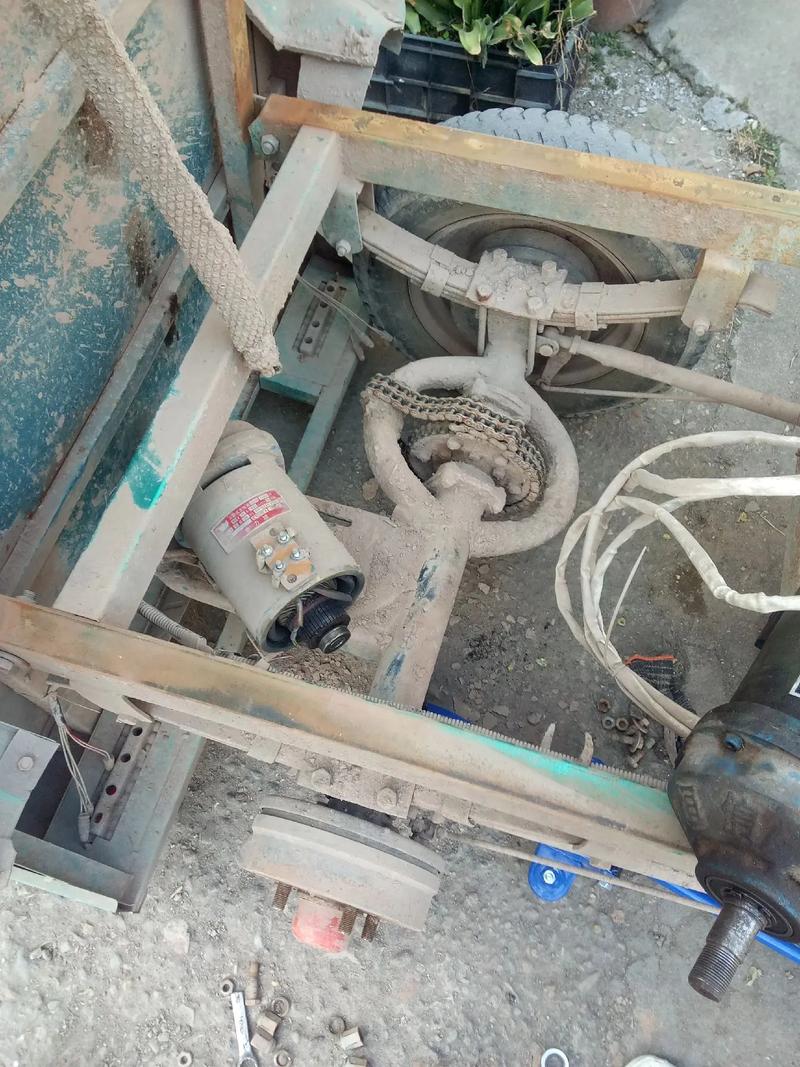

   （图片来源网络，侵删）
   • 方法： 启动发动机，逐渐提高转速,仔细听发电机部位的声音。
   • 判断：
     • “嗡嗡”的连续摩擦声： 可能是轴承缺油或损坏。
     • “咯噔”的异响： 可能是轴承损坏严重或内部转子扫膛。
     • 刺耳的“吱吱”声： 皮带打滑。

4. 测量发电机输出电压（关键步骤）

   • 工具： 万用表。
   • 方法：
     1. 恢复电瓶负极连接。
     2. 将万用表档位打到直流电压（DCV）20V档。
     3. 将万用表红表笔接发电机输出接线柱（通常是B+或D+，标有“+”或“B”字样），黑表笔可靠接地（如车架金属部分）。
     4. 启动发动机，并保持在中等转速（约1500-2000转/分）。
   • 判断：
     • 电压在13.8V - 14.5V之间： 发电机工作正常,充电系统良好。
     • 电压与电瓶电压基本相同（约12.6V）或更低： 发电机不发电,需要拆解检修。
     • 电压过高（超过15V）： 电压调节器损坏，必须立即更换,否则会烧毁电瓶和车用电器。

第三部分：拆解发电机

如果初步判断是发电机内部故障,就需要进行拆解。

1. 拆下发电机总成

   • 断开电瓶负极。
   • 拔下发电机与调节器的所有电线插头，并记住位置（可以拍照留念）。
   • 松开发电机的固定螺栓,取下发电机。

2. 拆解发电机外壳

   • 大多数农用三轮车发电机是两端通过端盖固定的。
   • 用记号笔在端盖和定子（外壳）上做好标记，确保安装时能对准原位,否则会影响发电。
   • 用合适的扳手拧下固定端盖的螺栓,小心地分离前后端盖。
   • 注意： 内部可能有弹簧垫圈，拆开时要慢,防止零件弹出。

第四部分：内部核心部件检修

拆开后,可以看到转子和定子等核心部件。

1. 检查电刷（碳刷）

   • 位置： 通常在后端盖内部,有弹簧压着。
   • 检查：
     • 长度： 用游标卡尺或新电刷对比，如果电刷磨损到原长度的1/3以下,必须更换。
     • 活动性： 拔出电刷，看其在刷架内能否自由活动,有无卡滞。
     • 接触面： 检查与换向器（转子上的铜片）接触的表面是否平整、光滑，如果烧蚀、不平整，可以用细砂纸打磨,或直接更换。

2. 检查换向器（整流子）

   • 位置： 在转子上,由多片铜片组成。
   • 检查：
     • 污垢： 用化油器清洗剂或酒精擦洗铜片间的油污。
     • 烧蚀： 观察铜片表面是否发黑、烧蚀，轻微烧蚀可用细砂纸（#400或更高）包裹在木片上，顺着转动方向打磨,使其恢复光亮。
     • 云母片： 检查铜片间的云母片是否过高，标准是应与铜片平齐或略低（0.5-0.8mm），如果过高，可用小锯条或专用割刀将其割低,否则会影响电刷接触。

3. 检查转子（磁场线圈）

   • 外观： 检查转子线圈是否有烧焦、发黑、脱漆的痕迹。
   • *通路测试（用万用表电阻档R1Ω）：**
     • 将两表笔分别接在转子两端的滑环（换向器）上。
     • 正常情况下，应该有一个很小的电阻值（通常在1-5欧姆之间）。
     • 如果电阻无穷大,说明转子线圈断路。
     • 如果电阻为零,说明线圈短路。
     • 两种情况，转子基本无法修复,需要更换。

4. 检查定子（电枢线圈）

   • 外观： 检查定子铁芯和线圈是否有烧焦、破损的痕迹。
   • *绝缘测试（用万用表电阻档R10kΩ）：**
     • 将一支表笔接定子线圈任意一根引出线，另一支表笔接发电机外壳（接地）。
     • 正常情况下，电阻应为无穷大。
     • 如果有阻值，说明定子线圈对地短路,需要更换。
   • *通路测试（用万用表电阻档R1Ω）：**
     • 测量定子线圈三根引出线（三相）之间的电阻,三组电阻值应该非常接近且很小。
     • 如果某组电阻无穷大或差异巨大，说明定子线圈内部有断路或短路,需要更换。

5. 检查整流桥（二极管模块）

   • 位置： 通常安装在发电机外壳上,有多个接线柱。
   • *测试（用万用表二极管档或电阻档R1kΩ）：**
     • 二极管具有单向导电性。
     • 正向导通： 红表笔接二极管正极（通常接线柱旁有标记），黑表笔接负极，万用表应有读数（或蜂鸣）。
     • 反向截止： 表笔反接，万用表应显示“1”或无穷大。
     • 如果正反向都导通（电阻小）或都截止（电阻无穷大），说明二极管已损坏,需要更换整流桥模块。

6. 检查电压调节器

   • 外观： 检查外壳是否有烧灼痕迹。
