挖掘机铲斗怎么量

挖掘机铲斗可先量其关键尺寸，如长度、宽度、深度，再依几何

机铲斗作为挖掘机的重要工作部件,其尺寸测量对于设备的性能评估、配件更换以及施工效率优化等方面都具有重要意义，以下将详细介绍挖掘机铲斗的多种测量方法及相关要点：

直接测量法

1. 工具准备：需要使用到钢尺、卷尺、卡尺等测量工具，钢尺和卷尺用于测量较长的尺寸，如铲斗的长度、宽度和高度等；卡尺则适用于测量一些较精细的结构尺寸，比如斗齿的厚度、销轴的直径等。


   （图片来源网络，侵删）

2. 测量步骤

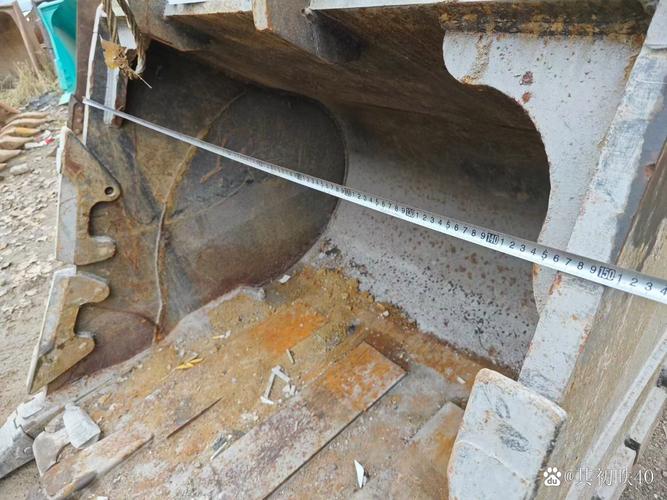

• 长度测量：将钢尺或卷尺的一端对准铲斗斗口的一个边缘，沿着铲斗的纵向中心线，平行地延伸到斗口的另一端，此时测量工具所显示的数值即为铲斗的长度，需要注意的是，在测量过程中要确保测量工具保持水平且贴合铲斗表面，避免因测量工具的倾斜或松动导致测量误差。

• 宽度测量：在铲斗斗口处，找到两个相对的边缘点，将卷尺或钢尺横跨这两个点，测量出铲斗斗口的宽度，同样，要保证测量工具的水平度和准确性，对于铲斗底部的宽度测量，也采用类似的方法，但由于底部可能存在不规则形状或磨损情况，需要多测量几个点，取平均值来更准确地确定底部宽度。

• 高度测量：从铲斗的最低点（通常是斗底与斗壁的连接处）开始，垂直向上至铲斗的最高点（一般是斗口的上沿），使用卷尺或钢尺进行测量，得到的数值就是铲斗的高度，在测量时，要注意测量工具的垂直状态，避免倾斜造成测量偏差。


  （图片来源网络，侵删）

3. 适用范围及注意事项：直接测量法适用于各种型号和尺寸的挖掘机铲斗，尤其是在施工现场没有专业测量设备时，这种简单的测量方法非常实用，它也存在一些局限性，例如对于一些内部结构复杂、存在弯曲或倾斜表面的铲斗部位，直接测量可能无法准确获取尺寸数据，测量结果容易受到测量工具精度、测量人员操作规范程度等因素的影响。

三维扫描测量法

1. 设备与原理：利用三维扫描仪对挖掘机铲斗进行扫描，三维扫描仪通过发射激光或光学信号，捕捉铲斗表面的三维坐标信息，然后将这些信息转化为数字模型，根据数字模型，可以准确地测量出铲斗的各种尺寸参数，包括复杂的曲面形状和内部结构尺寸。

2. 测量过程

• 准备工作：要将挖掘机铲斗放置在一个稳定的平台上，确保其在扫描过程中不会晃动或移位，对三维扫描仪进行校准和设置，根据铲斗的大小和形状，调整扫描仪的扫描范围、分辨率等参数，以保证能够获取清晰、准确的扫描数据。

• 扫描操作：从铲斗的不同角度进行多次扫描，以获取完整的铲斗表面三维数据，在扫描过程中，要注意避免扫描仪与铲斗之间出现遮挡或阴影，确保每个部位都能被扫描到，要按照一定的扫描顺序和重叠区域进行扫描，以便后续的数据拼接和处理。


  （图片来源网络，侵删）

• 数据处理与测量：将扫描得到的数据传输到计算机中，使用专业的三维建模软件对数据进行处理和拼接，生成完整的铲斗三维数字模型，在模型上，可以通过软件的工具直接测量出铲斗的长度、宽度、高度、斗容等各项尺寸参数，还可以对铲斗的曲面形状、结构角度等进行精确分析和测量。

3. 优势与适用场景：三维扫描测量法具有高精度、非接触式测量的优点，能够准确地测量出铲斗的复杂形状和结构尺寸，尤其适用于新型铲斗的设计验证、旧铲斗的磨损分析以及高精度的尺寸测量需求，这种方法需要专业的三维扫描设备和软件操作人员，成本相对较高，一般在专业的机械维修厂、研发机构或对测量精度要求极高的场合使用。

对比测量法（参照物法）

1. 原理与参照物选择：对比测量法是基于已知尺寸的物体与挖掘机铲斗进行对比来确定铲斗尺寸，选择合适的参照物是关键，例如可以使用标准的立方体木块（尺寸已知且精确测量过）、大型的量具块等，这些参照物应该具有规则的形状和明确标注的尺寸，以便与铲斗进行准确的对比测量。

2. 测量实施

• 长度对比：将参照物放置在铲斗旁边，使其长度方向与铲斗的长度方向对齐，通过观察参照物与铲斗两端的相对位置，估计铲斗的长度，如果参照物的长度小于铲斗长度，可以依次排列多个参照物，直到其总长度接近或超过铲斗长度，然后通过计算参照物的个数和单个参照物的长度，得出铲斗的大致长度，在对比过程中，要注意两者在同一水平面上，并且视线要垂直于被测量的方向，以减少视觉误差。

• 宽度和高度对比：对于宽度和高度的测量，采用类似的方法，将参照物竖直放置在铲斗旁，使其高度或宽度与铲斗的相应尺寸进行对比，可以通过在参照物上做标记，或者使用辅助的测量工具（如钢尺）来测量参照物与铲斗之间的差距，从而推算出铲斗的宽度或高度。

3. 特点与局限性：这种方法简单易行，不需要复杂的测量设备，在一些临时性的测量场合或对测量精度要求不高的情况下较为实用，例如在施工现场初步判断铲斗尺寸是否合适，或者在没有其他测量工具可用时进行粗略测量，它的测量精度相对较低，容易受到参照物选择、人为观察误差等因素的影响，只能提供一个大致的尺寸估计，不能满足精确测量的要求。

下面是一个简单的测量方法对比表格：

在实际应用中,可以根据具体的需求、条件和资源来选择合适的挖掘机铲斗测量方法，以确保能够准确获取铲斗的尺寸信息，为挖掘机的正常使用、维护和管理提供有力支持。

FAQs

问：使用钢尺测量挖掘机铲斗长度时，如何确保测量准确性？

答：使用钢尺测量挖掘机铲斗长度时，首先要保证钢尺的刻度清晰可读且无损坏，在测量前，将钢尺拉直并校准零点，确保起始位置准确，测量时，钢尺应紧贴铲斗表面，且与铲斗的长度方向保持平行，避免歪斜或扭曲，测量人员的视线要垂直于钢尺和铲斗表面，防止视差导致的读数误差，若铲斗表面不平整，可适当施加压力使钢尺与表面紧密接触，但不可过度用力导致钢尺变形影响测量结果，最好由两人配合测量，一人固定钢尺起点，另一人读取终点数值并记录，以提高测量的准确性和可靠性。

问：三维扫描测量法测量挖掘机铲斗后，如何处理数据以得到准确的尺寸？

答：三维扫描测量法测量挖掘机铲斗后，数据处理是关键环节，将扫描仪获取的原始点云数据导入专业的三维建模软件，在软件中，对点云数据进行预处理，包括去除噪点（如因环境光线或扫描仪自身干扰产生的异常点）、平滑处理（使点云表面更加光顺）和拼接（将不同角度扫描得到的点云片段组合成完整的铲斗模型），通过软件的建模功能，将点云数据拟合为精确的三维模型，可根据铲斗的实际形状选择合适的拟合算法和模型类型，在模型建成后，利用软件的测量工具，直接在模型上选取需要测量的尺寸特征点（如铲斗斗口边缘、底部顶点等），软件会自动计算出两点之间的直线距离、曲线长度、角度等尺寸参数，为了验证数据的准确性，还可以将测量结果与已知的铲斗设计图纸或标准尺寸进行对比校验，如有偏差，检查扫描过程、
