农用汽车吊工作原理

以发动机为动力源，通过液压系统将发动机的机械能转化为强大的液压能，再通过液压油缸和液压马达等执行元件，将液压能转化为机械能，从而实现吊臂的伸缩、变幅、回转和吊钩的升降等动作。

下面我们分步拆解这个工作流程：

核心组成部分

要理解工作原理,首先要了解它的几个关键部分：

1. 动力源:

   • 卡车发动机: 这是整个设备的“心脏”，发动机通过取力器（Power Take-Off, PTO）将一部分动力输出给液压泵，取力器连接在变速箱上，当变速箱处于特定档位时，它就能将发动机的动力传递出去。

2. 动力传递系统:

   • 取力器: 连接发动机和液压泵的“桥梁”，它负责将发动机的旋转动力传递给液压泵。
   • 液压泵: 这是整个液压系统的“肌肉”，它是一个由发动机驱动的泵，负责将液压油从油箱中吸入，并加压后输送到整个液压系统，常见的有齿轮泵、叶片泵或柱塞泵。

3. 液压系统:

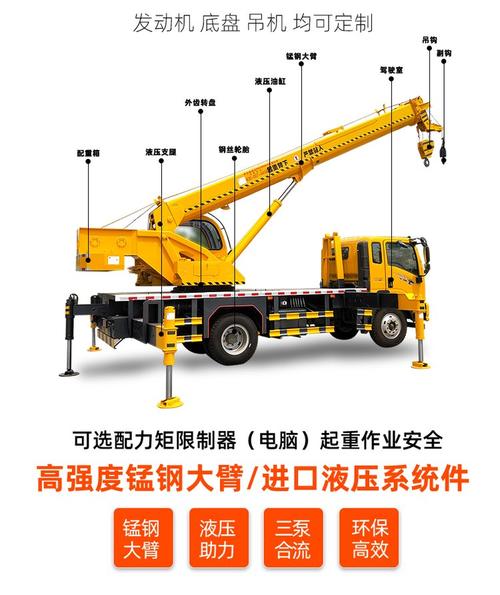

   （图片来源网络，侵删）
   • 液压油: 传递能量的“血液”，它是一种特殊的油，具有不可压缩性、润滑性和散热性。
   • 控制阀: 液压系统的“大脑和神经中枢”，操作员通过操纵手柄或按钮，控制阀门的开启和关闭，从而引导高压油流向不同的液压执行元件（油缸或马达）。
   • 液压执行元件:
     • 油缸: 直线运动的“肌肉”，它将高压油的推力/拉力转化为直线运动，用于驱动吊臂的伸缩、变幅（改变吊臂角度）和支腿的伸缩。
     • 液压马达: 旋转运动的“肌肉”，它将高压油的能量转化为旋转动力，用于驱动回转机构，使整个吊臂部分可以360度旋转。
   • 油箱: 存储液压油的“仓库”。
   • 管路和接头: 连接各个部分的“血管”，负责输送高压油。

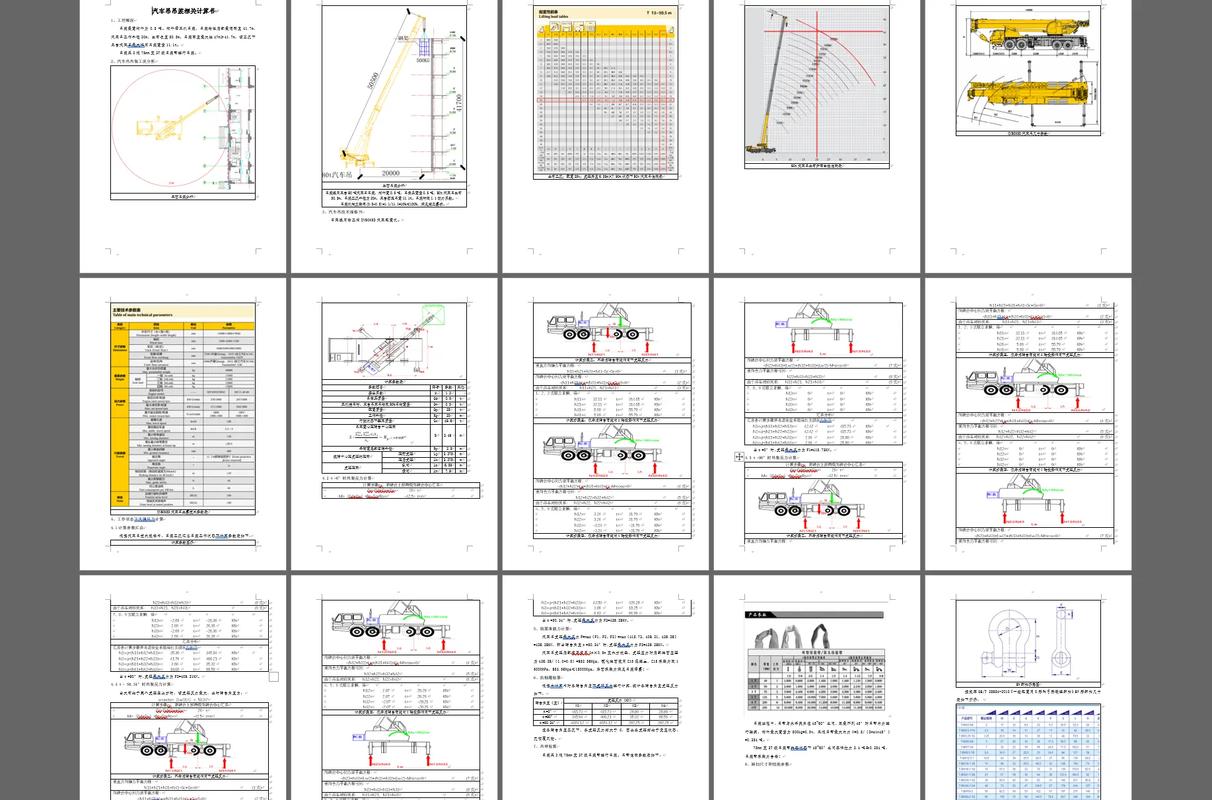

4. 工作装置:

   • 吊臂: 由基本臂、多节伸缩臂（油缸驱动）组成，是吊装作业的主要支撑结构。
   • 钢丝绳与卷扬机构: 卷扬机构由一个液压马达驱动，通过减速机带动卷筒旋转，收放钢丝绳，从而控制吊钩的升降。
   • 回转支承: 一个巨大的轴承，连接底盘和上车部分，使整个吊臂可以平稳地水平旋转。
   • 支腿: 通常为“H”型或“X”型液压支腿，工作时伸出，支撑整个车身，确保吊装时稳定，并将负载重量传递到地面，避免卡车因受力过大而倾覆。

工作流程详解

我们以一次典型的吊装作业为例,看看各个部分是如何协同工作的：

准备与就位

1. 启动发动机： 启动卡车发动机，使其处于怠速或工作状态。
2. 接通取力器： 驾驶员在驾驶室内操作，接通取力器，发动机的动力开始传递给液压泵，液压系统开始工作，可以听到泵工作的声音。
3. 伸出支腿： 驾驶员在吊车操作室内操作支腿控制阀，高压油驱动支腿油缸伸出，支腿牢牢地支撑在地面上，将整车抬起，使轮胎卸载，为吊装作业提供稳定的支撑。

调整吊臂

1. 变幅（调整角度）： 操作员操作变幅手柄，控制阀将高压油送往变幅油缸，油缸伸缩，改变吊臂与水平面的夹角（仰角），仰角越大，吊装高度越高，但有效起重量会减小。
2. 伸缩吊臂： 操作员操作伸缩手柄，控制阀将高压油送往伸缩油缸，油缸推动吊臂内部的伸缩臂一节一节地伸出，从而增加工作半径（吊钩离车中心的水平距离）。

执行吊装

1. 旋转对位： 操作员操作回转手柄，控制阀将高压油送往回转液压马达，马达驱动回转支承，使整个吊臂部分平稳地向左或向右旋转，将吊钩移动到正上方的吊物位置。
2. 下降吊钩： 操作员操作卷扬下降手柄，控制阀将高压油送往卷扬马达的马达（通常是控制其制动器开启和马达转向），马达带动卷筒旋转，放出钢丝绳，使吊钩下降并钩住重物。
3. 起吊重物： 操作员松开制动器，并操作卷扬上升手柄，马达反向旋转，收紧钢丝绳，将重物平稳吊起，在此过程中，操作员可能需要同时微调吊臂的变幅和伸缩，以保持重物的稳定和精确移动。

作业完成与收车

1. 放置重物： 将重物吊运到指定位置后，操作员再次下降吊钩，将重物放置好。
2. 收回吊臂： 按照与伸出时相反的顺序，先收回伸缩臂，再调整变幅角度，使吊臂收回至初始位置。
3. 收回支腿： 操作支腿控制阀，将支腿油缸收回，使车身落回地面。
4. 断开取力器： 驾驶员在驾驶室内操作，断开取力器，液压泵停止工作。
5. 驶离现场： 收好支腿后，汽车吊就可以像普通卡车一样开走了。

农用汽车吊的特点与优势

与大型固定式起重机相比,农用汽车吊之所以在农村地区广泛应用，主要得益于其独特优势：

• 机动性强： 自带底盘，可以快速转场，从一个作业点开到另一个作业点，效率极高。
• 一机多用： 不仅能吊装，很多随车吊还配备货箱，可以同时完成运输和吊装任务，非常适合农村零散的物资转运。
• 适应性好： 结构相对简单，对场地的要求比大型起重机低，在狭窄的田间地头、院落也能灵活作业。
• 成本效益高： 相对于购买大型起重设备，农用汽车吊的购置和维护成本更低，对于农户或小型工程队来说性价比很高。

农用汽车吊的工作原理可以精炼为：发动机取力 → 液压泵加压 → 液压阀控制 → 执行元件（油缸/马达）动作 → 实现吊装功能。

它巧妙地将汽车的机动性和液压起重机的强大力量结合在一起,通过液压系统这个“万能传动器”，实现了能量的灵活转换和精确控制，成为现代农业生产和农村建设中不可或缺的多功能设备。
