筛通过电机带动激振器产生周期性激振力，使筛箱做往复直线或
筛是一种常见的筛分设备,广泛应用于矿山、冶金、化工、建材等行业，它主要通过特定的振动方式来实现物料的筛分和分级，其振动原理涉及多个关键部件和复杂的力学作用，以下是对振动筛振动方式的详细阐述：
振动筛的激振原理
| 激振方式 | 原理描述 |
|---|---|
| 偏心块激振 | 电机带动轴旋转，轴两端的偏心块随之转动，产生离心力，由于偏心块质量分布不均匀，旋转时会产生周期性变化的激振力，该力通过筛框传递给筛面，使筛面产生振动。 |
| 偏心轮激振 | 类似于偏心块激振，通过偏心轮的旋转产生离心力，从而驱动筛面振动，偏心轮的结构特点使其能够产生较为稳定的激振力，适用于一些对振动稳定性要求较高的场合。 |

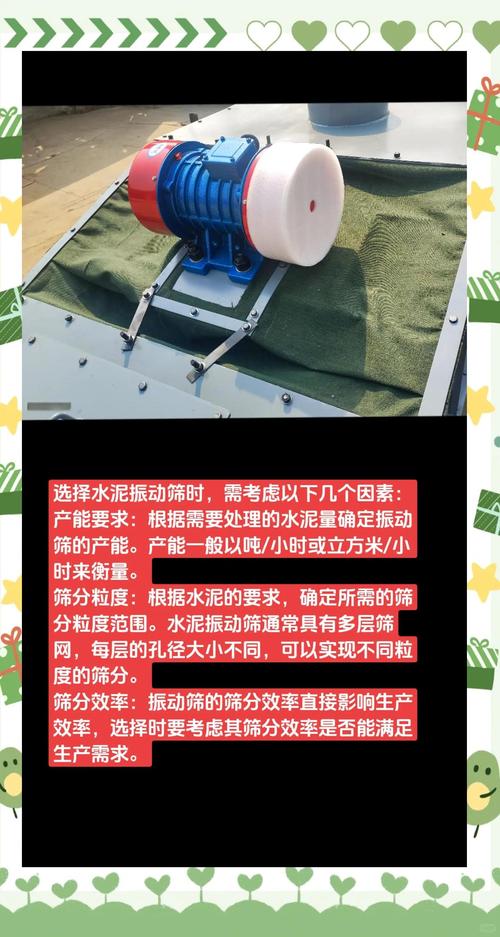

| 双电机激振 | 采用两个相同的振动电机，对称安装在筛框的两侧，当电机同步运转时，产生的激振力在水平方向相互抵消，在垂直方向相互叠加，从而使筛面产生直线振动或圆形振动，具体振动轨迹取决于电机的安装角度。 |
振动筛的振动轨迹
-
圆振动轨迹：当采用双电机激振且电机轴线与筛面有一定的夹角时，两个电机产生的激振力在水平和垂直方向的合力作用下，使筛面上的物料做圆形运动，这种振动轨迹可以使物料在筛面上均匀分布，有利于提高筛分效率，常用于对筛分精度要求较高、物料粒度较细的场合，如煤炭、矿石等的筛选。
（图片来源网络，侵删） -

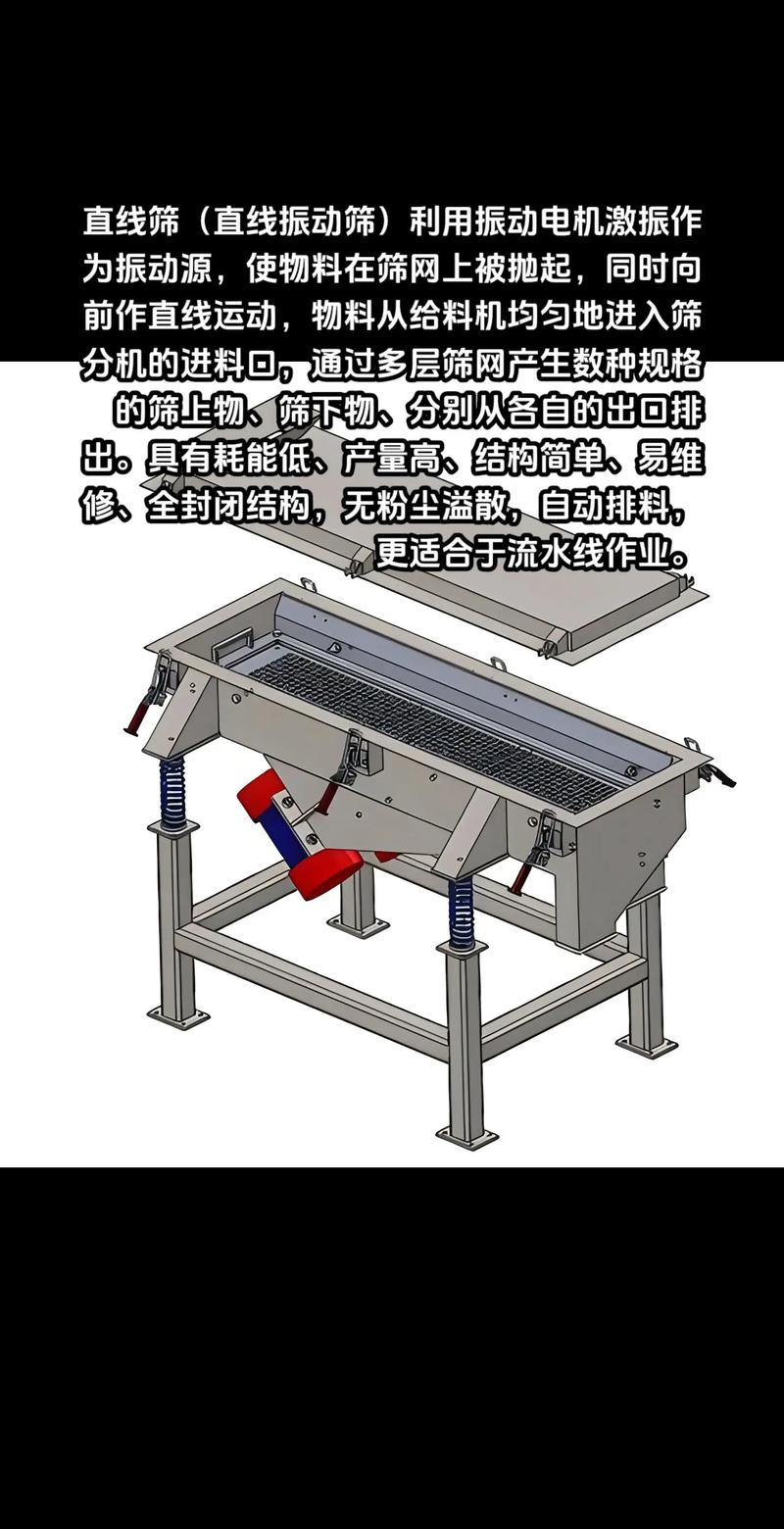

直线振动轨迹：通过调整双电机的安装角度，使两个电机产生的激振力在水平方向相互叠加，而在垂直方向相互抵消，从而使筛面产生直线振动，物料在这种振动轨迹下，沿着筛面的直线方向做往复运动，能够快速地通过筛孔，实现高效的筛分，直线振动筛通常用于对处理量要求较大、物料粒度相对较粗的场合，如建筑行业中的砂石筛分等。
-
复旋型振动轨迹：一些振动筛采用特殊的激振装置，如上、下旋转重锤的组合，使筛面产生复杂的复旋型振动，上旋转重锤使筛面产生平面回旋振动，下旋转重锤则使筛面产生锥面回转振动，两者联合作用的效果使筛面的振动轨迹在水平面投影为圆形，在垂直面投影为椭圆形，这种振动方式能够增强物料的分层和透筛能力，适用于处理粘性较大、易团聚的物料，或者对筛分效果要求极高的场合。
影响振动筛振动的因素
-

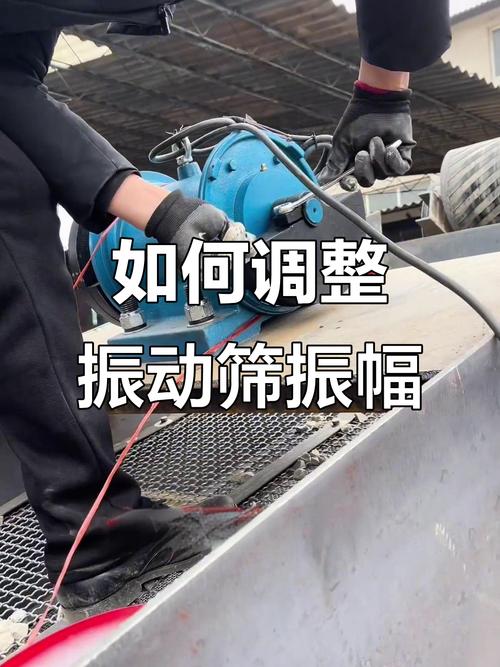

激振力大小：激振力越大，筛面的振动幅度越大，物料在筛面上的运动速度越快，但同时也可能导致物料对筛面的冲击力增大，影响筛网的使用寿命，需要根据物料的性质、筛分要求等因素，合理调整激振力的大小。
-
激振频率：激振频率是指单位时间内筛面的振动次数，频率越高，物料在筛面上的运动越剧烈，筛分效率越高，但过高的频率可能会使物料来不及透筛就被抛出筛面，反而降低筛分效果，对于粒度较小的物料，可采用较高的激振频率；对于粒度较大的物料，则应适当降低激振频率。
（图片来源网络，侵删） -
筛面倾角：筛面倾角是指筛面与水平面的夹角，倾角越大，物料在筛面上的下滑速度越快，有利于提高筛分效率，但同时也会使物料在筛面上的停留时间缩短，可能导致筛分不充分，需要根据物料的特性和筛分要求，选择合适的筛面倾角。
-
物料特性：物料的粒度、湿度、粘度等特性对振动筛的振动效果和筛分效率有着重要影响，粒度较细的物料容易透筛，但可能会堵塞筛孔；湿度较大的物料容易粘结成团，影响物料的流动性和筛分效果；粘度较大的物料则会增加物料与筛面的摩擦力，使物料难以在筛面上运动，在实际应用中，需要根据物料的特性，合理调整振动筛的参数，以确保良好的筛分效果。
振动筛的振动是一个复杂的过程,涉及到激振原理、振动轨迹、影响因素等多个方面，了解这些原理和因素，有助于我们更好地选择和使用振动筛，提高筛分效率和质量，满足不同行业的需求。
FAQs
问：振动筛的振动频率越高越好吗？
答：不是的，虽然较高的振动频率可以使物料在筛面上的运动更剧烈，提高筛分效率，但过高的频率可能会导致物料来不及透筛就被抛出筛面，反而降低筛分效果，过高的振动频率还会增加设备的能耗和磨损，缩短设备的使用寿命，需要根据物料的特性、筛分要求等因素，合理选择振动频率。
问：如何调整振动筛的筛面倾角？
答：可以通过调整振动筛的后端支架高度来改变筛面倾角，在调整时，需要注意保持筛面的平整度和稳定性，避免因倾角过大或过小而影响筛分效果。
